ческой печи так, чтобы его температура равномерно повышалась. Температура печи измеряется с помощью находящейся в ней термопары, к концам которой

подключен милливольтметр, и время от времени (например, каждые 5 К) масса образца фиксируется.

Графически изображенные результаты измерения дают термогравимет-

рическую кривую (рис. 4). Если изменение массы регистрируется автоматически, кривая ТГ строится в зависимости не от температуры, а от времени, однако

такая замена оси абсцисс обратима, если одновременно фиксируется и зависимость температуры в печи от времени. Наиболее просто замена оси абсцисс осуществляется в том случае, когда повышение температуры в печи происхо-

дит равномерно во времени.

400 500 700 900 1100 T, К

Рис. 4. Термогравиметрическая кривая разложения осадка формиата кальция

На основании кривой ТГ можно судить о том, каким образом изменялась при нагревании масса пробы, например, при каких температурах и на сколько миллиграммов менялась масса пробы осадка формиата кальция, а следова-

11

тельно, при каких температурах происходили химические превращения

Ca(HСОО)2 H2O  Ca(HСОО)2  CaСО3  CaО.

Степень изменения массы определяется в зависимости от типа термовесов с точностью от 0.5 до 10−7 %, поэтому на основании результатов измерения можно производить точные стехиометрические расчеты.

Принцип измерения в методе ДТА и устройство соответствующего прибора весьма просты. Возможно этим объясняется то, что они в течение дли-

тельного времени применялись исследователями почти без изменений. Зато конструкция термовесов постоянно модифицировалась. В частности, были предложены конструкции, использующие различные ухищрения для подавления колебаний весов, а также конструкции, позволяющие автоматически регистрировать изменение массы. Первый экземпляр термовесов сконструировал

японский исследователь К. Гонда в 1915 г. Впоследствии многие исследователи шли по пути совершенствования именно его конструкции. Среди используемых в настоящее время есть весы, качающиеся по призмам; весы с подвешенным коромыслом; весы с тормозящей нитью; весы пружинного типа; весы, снабженные жидкостным, воздушным или электромагнитным затуханием; электронные весы на пьезоэлементах. Применение последнего принципа позволяет достичь

наилучших результатов, например, в установке TG 449 F1 Jupiter фирмы

«Netzsch» разрешение сигнала ТГ составляет 2.5 10−11 кг.

Как изучение процессов, происходящих при нагревании глинистых минералов и пород, потребовало широкого распространения и развития метода ДТА, так и нерешенные вопросы определения постоянного состава осадков ускорили распространение метода термогравиметрии. Для исследования же иных вопросов последний метод долгое время применялся очень редко.

На проблему термической обработки осадков обратили в свое время

внимание В. Винклер, а затем Е. Шулек и Т. Больдижар. Они указали на то, что многие осадки могут быть высушены при комнатной температуре простой про-

дувкой воздухом. Но эксперименты ставились с помощью простых опытных приспособлений, доступных в то время, и ученые не смогли доказать правоту

своего предположения. Лишь после распространения термогравиметрии стало

возможным проведение количественных исследований в этой области. Так,

К. Дюваль и его сотрудники в 1946 г. исследовали почти 1000 аналитических

12

осадков с помощью термовесов системы П. Шевенара, Х. Ваше и Р. де ла Тюллая. Ученые выбирали температурные интервалы, в пределах которых исследуемый

осадок имел постоянную массу и его химический состав мог считаться стехиометрическим, т. е. диапазоны температур, при которых высушивание или прокаливание могло производиться без опасности разложения данного вещества.

Иными словами, лабораторию К. Дюваля интересовали в первую очередь горизонтальные участки термогравиметрической кривой. С точки зрения поставлен-

ной ими цели менее важным было то, каким образом происходили отдельные процессы разложения, разложился ли осадок в одной или в нескольких ступенях и каким был химический состав промежуточных продуктов в последнем случае и т. п. Недостатки термогравиметрии обнаруживаются только тогда, ко-

гда целью испытания является именно определение хода процесса разложе-

ния. Кроме того, в тех случаях, когда две реакции следуют плотно друг за дру-

гом, либо перекрывают друг друга, или же чередуются реакции с большими и небольшими изменениями массы, метод термогравиметрии оказывается неоп-

ределенным и оценка кривой становится затруднительной и неточной.

Указанные трудности попытались устранить конструированием вакуумных термовесов. Сущность термогравиметрических испытаний в вакууме заключается в том, что выделившиеся газообразные побочные продукты немедленно удаляются из внутренней части материала, вследствие чего равновесие

реакций разложения смещается в сторону разложения. Между твердой и газо-

образной фазами всегда устанавливается равновесие, изменяющееся в соответствии с парциальным давлением газовых продуктов. Термическое разложение в вакууме обычно происходит быстро и в узких температурных пределах, поэтому плотно следующие друг за другом реакции лучше отделяются друг от друга.

Эти же проблемы вынудили М. Преттре, Б. Имелика, Л. Баланшена и

М. Петижана разработать новый статический метод термогравиметрии, который был назван ими методом ступенчатого изотермического нагревания.

Такой метод испытания, несмотря на применение в нем автоматически работающих современных термовесов, в действительности означал возвращение к

старому методу периодического нагревания и взвешивания. Температуру

печи при испытании не увеличивали до тех пор, пока масса пробы не станови-

лась постоянной. Затем, незначительно увеличив температуру, опять дожида-

13

лись постоянства массы. Таким способом удалось достичь того, что даже в случае медленно происходящих процессов устанавливалось равновесие, соответ-

ствующее данной температуре, и реакции, происходящие при более низкой температуре, не смешивались с реакциями, протекающими при более высокой. Полученные кривые показывают резкие и определенные переломы, значитель-

но облегчающие оценку. Однако применение этого метода целесообразно лишь в исключительных случаях, так как процесс измерения является весьма дли-

тельным. Кроме того, при статическом способе измерения получаются термограммы, отличающиеся от результатов динамических термогравиметрических измерений. Отметим, что этот недостаток наблюдается и в случае термограви-

метрических испытаний в вакууме.

Точно так же – только в определенных случаях – мог применяться и метод, предложенный Н. Жибо и Б. Железо. При разработке своего метода они использовали тот факт, что температуры разложения двух соединений, разлагающихся на газообразные побочные продукты тождественного качества, сме-

щаются в сторону более высоких температур не в одинаковой степени, если в

печи увеличивают концентрацию образующегося газа. Если, например, исследуется разложение двух карбонатов в атмосфере углекислого газа, то полученная этим способом термогравиметрическая кривая с гораздо лучшим разрешением показывает интервалы разложения отдельных составных частей.

Таким образом, несмотря на всевозможные ухищрения, предпринимае-

мые для устранения трудностей оценки кривой ТГ, исследователям стало ясно, что необходим качественно новый подход к измерению.

3.1. Дифференциальная термогравиметрия

В. де Кейзер искал свой, совсем иной путь для устранения трудностей оценки кривой ТГ. Им был разработан дифференциальный метод, во многом

подобный методу ДТА. В. де Кейзер укрепил на оба конца коромысла весов (рис. 5) по одному тиглю для пробы. На коромысле весов он также установил

зеркальце и с помощью отраженного от последнего светового сигнала фото-

графически регистрировал характерное движение весов. В оба тигля помещались одинаковые по массе пробы, которые нагревались при помощи двух точно регулируемых электрических печей так, чтобы температура нагрева одной отставала на 4 К от температуры другой. В результате этого тождественные ре-

14

акции в пробах происходили смещенно друг относительно друга во времени. Весы де Кейзера по сути дела обнаружили фазовый сдвиг (рис. 6). Если, на-

пример, масса пробы, находящейся в печи более высокой температуры (кривая 1), начала при данной температуре (точка а) уменьшаться, тогда в соответствии с уменьшением массы на весах наблюдалось отклонение. После увели-

чения температуры на 4 К начиналось разложение и во втором тигле (точка а на кривой 2).

Зеркало

Лампа

Фотопластинка

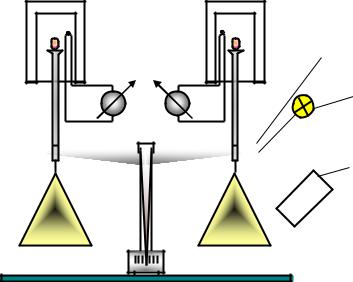

Рис. 5. Дифференциальный метод де Кейзера

Равновесное положение весов определялось результирующей двух мо-

ментов вращения противоположного направления – непрерывно изменяющейся

величиной. Таким образом, сначала по мере ускорения разложения увеличивалось и отклонение весов (кривая 5). Однако с момента понижения скорости разложения пробы более высокой температуры отклонение весов становилось меньше (рис. 6). Поскольку в пробе еще до окончания разложения началась и

вторая реакция разложения, весы возвращались в исходное равновесное положение е’’ после отклонения сначала в увеличивающуюся с’’ – d’’, а затем в

уменьшающуюся d’’ – e’’ сторону.

В области инструментальной аналитики конструкторы стремились улучшить возможность оценки основной кривой исследуемого изменения двумя путями: разработкой, с одной стороны, дифференциальных методов (диффе-

ренциальный термоанализ, дифференциальная полярография и т. д.), а с дру-

гой – разработкой деривативных методов (деривативная полярография).

Заслугой В. де Кейзера является то, что разработанный им дифференциаль-
