циклопентадиен)

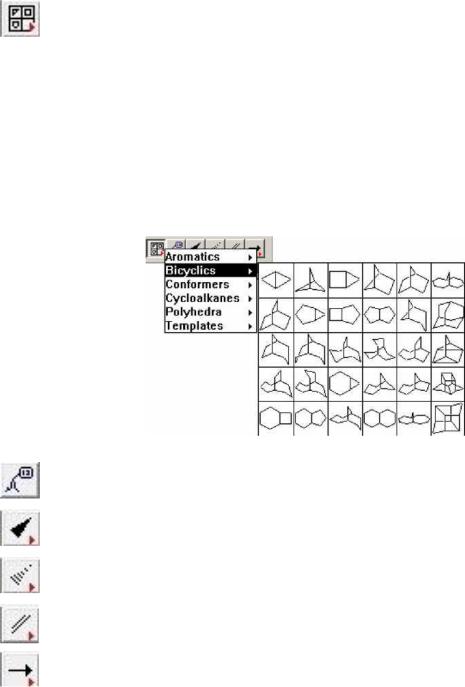

Инструмент Hierarchical Template (Иерархический шаблон) – за-

гружает шаблон инструментов из файлов, находящихся в каталоге, который устанавливается в меню File – Preferences.

При первом нажатии левой кнопки мыши на этот инструмент происходит загрузка шаблона. При следующем нажатии и удержании левой кнопки мыши появляется меню. В появившемся меню необходимо выбрать соответствующую группу структур, а затем в этой группе выбрать нужную структуру.

Инструмент Annotation Tool (Средство комментария) – создание ан-

нотации для выбранного объекта.

Инструмент Wedge Bond (Клиновидная связь) – создание клиновид-

ной связи.

Инструмент Hashed Wedge (Штриховой клин) – создание штрихо-

вой клиновидной связи.

Инструмент Inside Double Bond (Двойная связь) – создание двойной

связи с более короткой внутренней связью.

Инструмент Reaction (Реакция) – создание стрелки направления хи-

мической реакции.

Последние четыре инструмента – с красным треугольником внизу, означающим, что это настраиваемые инструменты. Нажав на такой инструмент и удержав кнопку более секунды, можно из появившегося меню выбрать любой инструмент и назначить его выбранной кнопке.

80

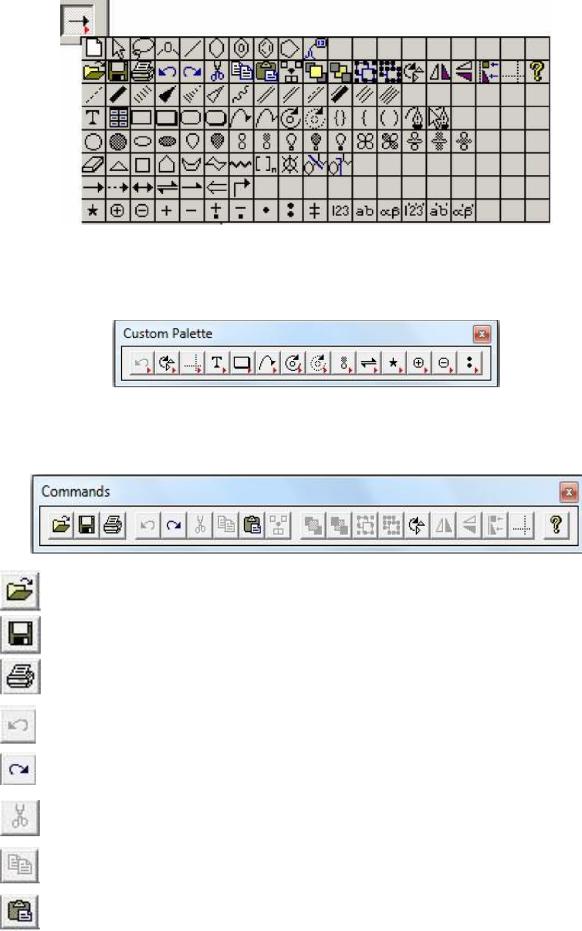

Панели инструментов Custom Palette и Commands

Панель инструментов Custom Palette (Заказная палитра) содержит настраиваемый набор инструментов.

Панель инструментов Commands (Команды) содержит основные команды управления программой ChemWindow. Все эти команды доступны через систему меню.

Открыть файл. Аналог команды меню File – Open (Ctrl-O).

Сохранить файл. Аналог команды меню File – Save (Ctrl-S).

Распечатать активный документ. Аналог команды меню File – Print

(Ctrl-P).

Отменяет последние выполненные действия. Аналог команды меню

Edit – Undo (Ctrl+Z или Alt+Back Space).

Повторяет действие, отмененное перед этим с помощью команды

Undo. Аналог команды меню Edit – Redo.

Удаляет выделенный фрагмент и помещает его в буфер обмена.

Аналог команды меню Edit – Cut (Ctrl+X или Shift+Del).

Копирует выделенный фрагмент и помещает его в буфер обмена.

Аналог команды меню Edit – Copy (Ctrl+C или Ctrl+Ins).

Помещает содержимое буфера обмена туда, где находится курсор.

Аналог команды меню Edit – Paste (Ctrl+V или Shift+Ins).

81

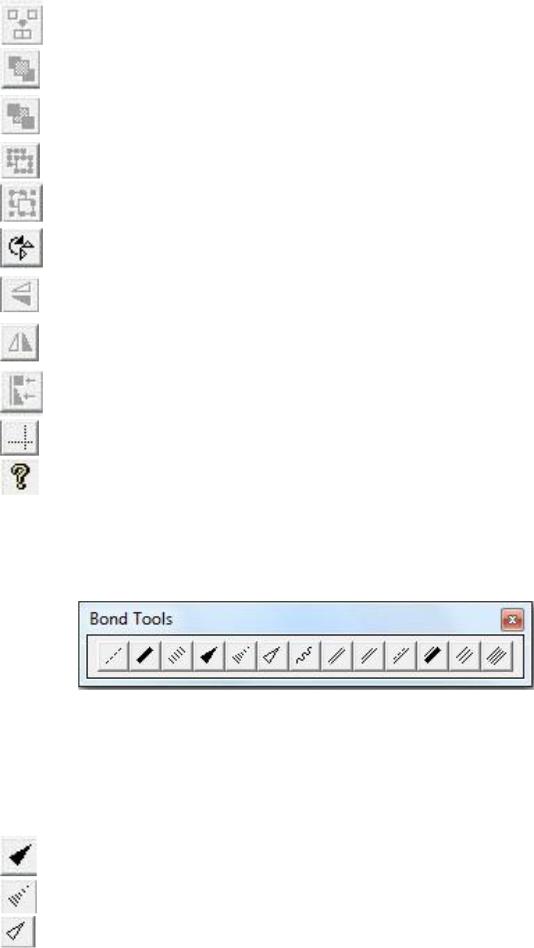

Присоединяет выбранные объекты через узловые точки. Аналог ко-

манды меню Edit – Join (Ctrl+J).

Перенести на передний план. Аналог команды меню Arrange –

Bring to Front.

Перенести на задний план. Аналог команды меню Arrange – Send to Back.

Сгруппировать. Аналог команды меню Arrange – Group (Ctrl-G).

Разгруппировать. Аналог команды меню Arrange – Ungroup (Ctrl-

U).

Включает режим свободного вращения. Аналог команды меню Arrange – Freerotate.

Отразить по горизонтали. Аналог команды меню Arrange – Flip

Horizontal.

Отразить по вертикали. Аналог команды меню Arrange – Flip Vertical.

Упорядочить объекты. Аналог команды меню Arrange – Align Objects.

Включает перекрестие. Аналог командыменю Arrange – Crosshair.

Помощь. Аналог команды меню Help – Help Topics.

Панель инструментов Bond Tools

Панель инструментов Bond Tools содержит основные команды для работы с различными типами химических связей.

Dash Bond – пунктирная связь.

Bold Bond – утолщенная связь.

Hash Bond – штриховая связь.

Wedge Bond – стереохимическая сплошная связь.

Hashed Wedge – стереохимическая штриховая связь.

WhiteWedge Bond – стереохимическая полая связь.

82

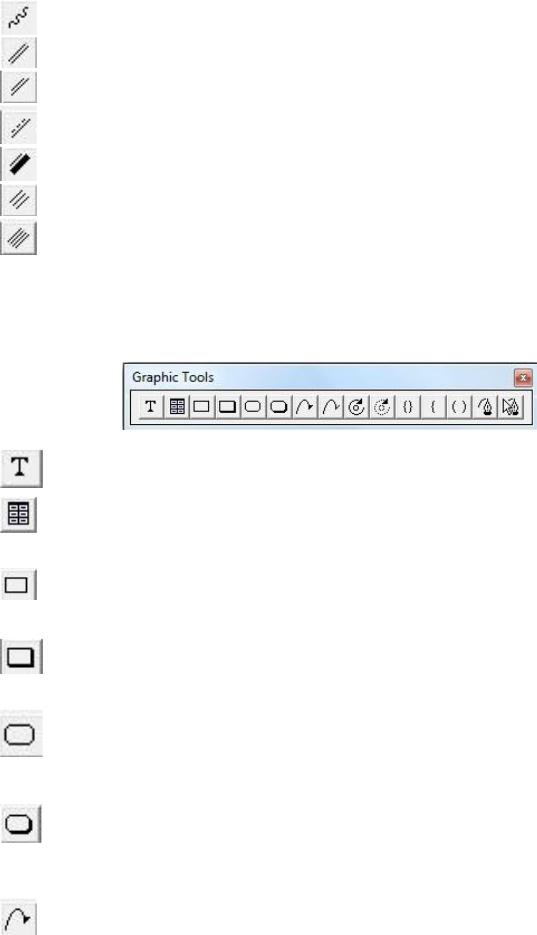

Undefined Bond – волнистая связь.

Double Bond – двойная связь.

Inside Double Bond – двойная связь с укороченной линией.

Dashed Double Bond – двойная связь с пунктирной линией.

Inside BoldDoubleBond – двойная связь с утолщенной линией.

Triple Bond – тройная связь.

Quadruple Bond – четверная связь.

Панель инструментов Graphic Tools

Панель инструментов Graphic Tools (графические инструменты) содержит команды для работы с графическими объектами.

Инструмент Caption Tool – для создания подписей и заголовков к

схемам и химическим структурам.

Инструмент Table Tool служит для создания таблицы. В случае ис-

пользования инструмента с одновременным нажатием клавиши Shift можно изменять ширину ячеек.

Инструмент Rectangle Tool предназначен для создания прямоуголь-

ников. В случае использования инструмента с одновременным нажатием клавиши Shift рисуется квадрат.

Инструмент Shadow Rectangle Tool предназначен для создания

прямоугольников с тенью. В случае использования инструмента с одновременным нажатием клавиши Shift рисуется квадрат с тенью.

Инструмент Rounded Rectangle Tool предназначен для создания

прямоугольников со скошенными углами. В случае использования инструмента с одновременным нажатием клавиши Shift рисуется квадрат со скошенными углами.

Инструмент Shadow Rounded Rectangle Tool предназначен для соз-

дания прямоугольников со скошенными углами и тенью. В случае использования инструмента с одновременным нажатием клавиши Shift рисуется квадрат со скошенными углами и тенью.

Mechanistic ArrowTool. Кривая без/со сплошной стрелкой.

83

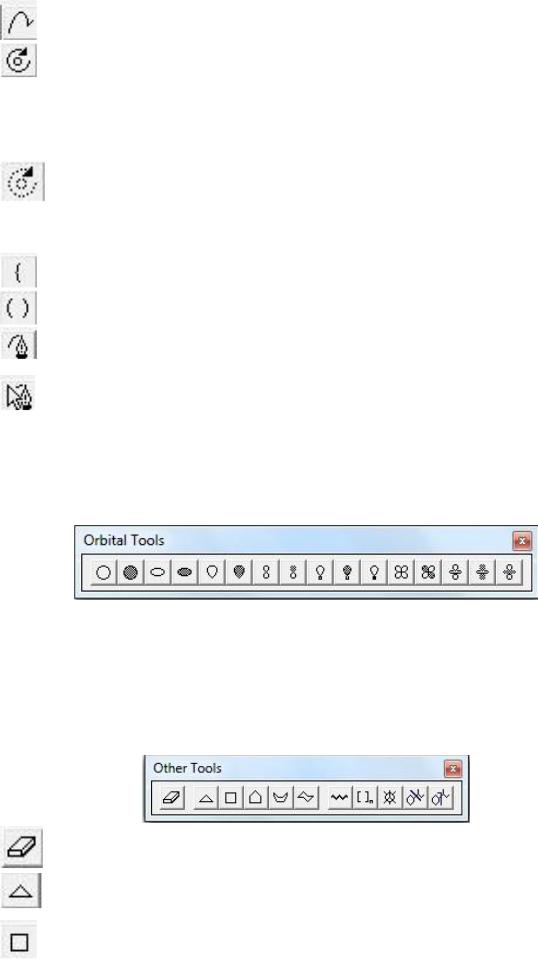

Electron Arrow Tool. Кривая без/ с острой стрелкой.

Circle, Arc, Oval Tool. Рисование окружностей. При повторном ис-

пользовании инструмента внутри нарисованной окружности позволяет нарисовать дугу со стрелкой или без. В случае использования инструмента с одновременным нажатием клавиши Shift рисуется овал.

Dashed Circle, Arc, Oval Tool. То же самое, что и предыдущий ин-

струмент, но линия – пунктирная.

Double Brace Tool. Парные фигурные скобки.

Single Brace Tool. Одинарная фигурная скобка.

Parentheses Tool. Парные круглые скобки.

Инструмент Shape Tool предназначен для создания произвольных

форм.

Инструмент Shape Editing Tool предназначен для редактирования

форм, созданных инструментом Shape Tool.

Панели инструментов Orbital Tools и Other Tools

Панель инструментов Orbital Tools (рисование орбиталей) содержит команды для работы с создания и редактирования орбиталей.

Все инструменты с данной панели позволяют нарисовать различные типы орбиталей. Все приведенные орбитали или их комбинации позволяют создать практически любой по сложности объект, содержащий орбитали.

Панель инструментов Other Tools (Другие инструменты) содержит другие инструменты для работы с объектами.

Eraser позволяет удалять объекты целиком или часть отдельных

объектов.

Cyclopropane создает циклопропановое кольцо. При одновремен-

ном использовании клавиши Alt – циклопропен.

Cyclobutane создает циклобутановое кольцо. При одновременном
