При устранении девиации гироиндукционного компаса ГИК-1 необходимо:
1. Установить регулировочные винты коррекционного механизма в их среднее положение.
При выпуске компаса с завода регулировочные винты лекального устройства устанавливаются в среднее положение, при котором коррекционный механизм обеспечивает устранение остаточной девиации в пределах ±6°. В процессе предыдущего устранения девиации регулировочные винты смещаются в различные положения. Поэтому, прежде чем приступить к повторному устранению девиации с коррекционным механизмом, ранее подвергавшимся регулированию (например, после перестановки на самолете комплекта, замены его агрегатов, после ремонта и т. д.), необходимо привести регулировочные винты коррекционного механизма в их среднее положение. Для этого необходимо:
а) включить питание компаса ГИК.-1;
б) снять крышку коррекционного механизма;
в) вращая магнит около индукционного датчика, установить стрелку коррекционного механизма на 0° шкалы;
г) нажать на кнопку ускоренного согласования и, вращая отверткой регулировочный винт, расположенный против конца стрелки, установить по шкале УГР-1 магнитный курс, равный 0.
д) таким же образом установить последовательно стрелку коррекционного механизма на все отметки шкалы через 15° и вращением соответствующих регулировочных винтов добиться одинаковых показаний по шкале указателя УГР-1.
2. Определить и устранить постоянную девиацию и установочную ошибку компаса.
Постоянная девиация и установочная ошибка определяются так же, как и у компасов типа КИ, а устраняются поворотом датчика.
3. Устранить полукруговую девиацию в таком же порядке, как и у компасов типа КИ.
4. Определить и устранить четвертную девиацию, для чего:
а) установить самолет с помощью девиационного пеленгатора наМК=0°;
б) нажать кнопку быстрого согласования и, вращая отверткой регулировочный винт, расположенный против конца стрелки коррекционного механизма, добиться, чтобы показание курса по указателю УГР-1 было равно магнитному курсу (в данном случае 0). Если девиация положительная, то регулировочный винт надо вращать против хода часовой стрелки (вывинчивать), а если девиация отрицательная, — по ходу часовой стрелки (ввинчивать);
в) после устранения четвертной девиации поставить на место крышку коррекционного механизма.
5. Определить остаточную девиацию на восьми курсах, записать в протокол и по ее данным составить график.
На самолетах с ГТД датчики дистанционных компасов установлены в местах, где, как показали результаты исследований, действие железных масс незначительное, поэтому девиация компасов не превышает ±1°. На этом основании главный инженер МГА издал специальное указание, согласно которому:
1) девиационные работы из регламентных работ по техобслуживанию самолетов с ГТД исключены;
2) с датчиков дистанционных компасов и курсовых систем девиационный прибор снят;
3) рекомендуется проводить компенсацию инструментальных погрешностей дистанционных компасов и курсовых систем только при замене указателя УШМ (компаса ДГМК-7) или коррекционного механизма КМ;
4) установочная ошибка датчиков устраняется путем доворота их до совмещения показаний курса по указателю штурмана с магнитным курсом самолета, определенным двукратным пеленгованием его продольной оси (с носа и хвоста);
5) при компенсации инструментальных ошибок самолет не вращают, а датчик дистанционного компаса снимают с самолета, устанавливают на специальную антимагнитную поворотную платформу, соединяют переходным кабелем с комплектом компаса; затем датчик разворачивают так, чтобы на КМ показание стало равным 0, после чего с помощью лекального устройства при нажатой кнопке согласования доводят показания на указателе УШ (КППМ) также до 0. Последовательно разворачивая датчик через 15° по шкале поворотной платформы, аналогичным образом компенсируют девиацию (ошибку) на остальных 23 точках шкалы, если имеются расхождения между показаниями указателя УШ (КППМ);
Девиация на курсах 180 и 270° берется та, которая была до устранения полукруговой девиации.
2. За второй круг списать остаточную девиацию.
После устранения полукруговой девиации удлинители девиационных приборов компасов типа КИ заклеивают полосками бумаги, а удлинители девиационного прибора датчика затягивают хомутиком и законтривают латунной проволокой.
6) после компенсации погрешностей датчик устанавливают таким образом, чтобы показания УШ (КППМ) соответствовали магнитному курсу, который определен двукратным пеленгованием продольной оси самолета (с носа и хвоста);
7) девиационные работы на аэродромах, имеющих армированное бетонное покрытие, производить нельзя, так как на таких аэродромах имеются местные аномалии, вызывающие изменение показаний магнитных компасов и курсовых систем до ±(5—8°).
НЛ-10М
Навигационная линейка НЛ-10М является счетным инструментом пилота и штурмана и предназначена для выполнения необходимых расчетов при подготовке к полету и в полете. Она устроена по принципу обычной счетной логарифмической линейки и позволяет заменить сложные математические действия над числами (умножение и деление) более простыми действиями — сложением и вычитанием отрезков шкал, выражающих в определенном масштабе логарифмы этих чисел.
Навигационная линейка состоит из корпуса, движка и визирки. На корпусе и движке нанесены шкалы, индексы, формулы и надписи.
НЛ-10М позволяет решать следующие основные задачи:
1. Расчет элементов (УС, W, МК и t) по известному ветру.
2. Определение скорости и направления ветра.
3. Определение пройденного расстояния, скорости и времени полета.
4. Учет методических ошибок барометрических высотомеров и указателей воздушной скорости.
5. Определение радиуса виража и времени разворота на 360° и на заданный угол.
6. Определение значений тригонометрических функций, умножение и деление чисел на тригонометрические функции углов.
Кроме того, НЛ-10М позволяет решать многие специальные и математические задачи.
Навигационная линейка имеет не равномерные шкалы, а логарифмические. При решении задач с помощью НЛ-10М используется одновременно две, а иногда и больше шкал, которые называются смежными.

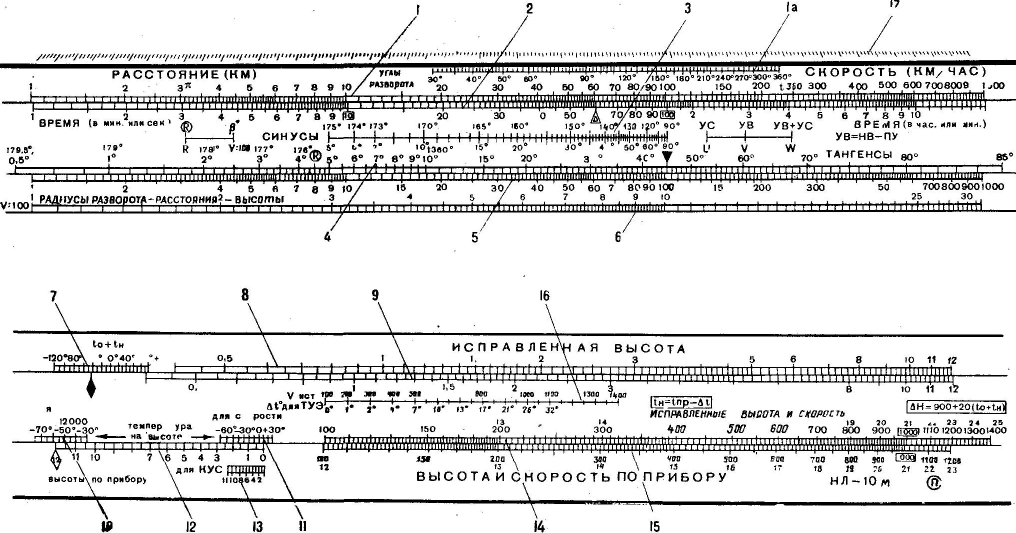

На навигационной линейке нанесены следующие шкалы (рис. 4.1).
Шкала 1 — расстояний и скоростей.
Шкала 2 — времени. На шкале 2 нанесено четыре индекса: круглый, треугольный и два прямоугольных. Шкалы 1 и 2 служат для определения пройденного расстояния, скорости, времени полета и для решения задач на умножение и деление чисел.
Шкала 1 а — углов разворота; она используется совместно со шкалами 1 и 2 для определения времени разворота самолета на заданный угол.
Шкала 3 — синусов, шкала 4 — тангенсов и шкала 5 — радиусов разворота, расстояний и высот. На шкале 4 нанесены треугольный и круглый индексы с буквой R. Эти шкалы предназначены для определения тригонометрических функций углов и для выполнения действий с тригонометрическими функциями (решаются прямоугольные и косоугольные треугольники).
Шкала 6 является дополнительной и используется совместно со шкалами 4 и 5 для определения радиуса разворота, извлечения квадратных корней из чисел и возведения чисел в квадрат.
Шкала 7 —суммы температур у земли и на высоте полета, шкала 8 — исправленных высот и шкала 9 — высот по прибору.
Рис. 4.1, Шкалы навигационной линейки НЛ-10М
Эти шкалы предназначены для учета методических температурных поправок в показания барометрических высотомеров.
Шкала 10 — температуры воздуха для высот более 12000 м, шкала 11— температуры воздуха на высоте для определения скорости, шкала 12 — высот по прибору, шкала 13 — высот по прибору для КУС, шкала 14 — исправленных -высот и скоростей и шкала 15 — высот и скоростей по прибору. На шкале 14 нанесено три индекса: AM, MM и ФУТЫ. Шкалы 10, 11, 12, 13, 14 и 15 предназначены для пересчета высот и скоростей полета, а шкалы 14 и 15, кроме того, для перевода морских и английских .миль в километры и футов в метры и обратно.
Шкала 16 — поправок к показанию термометра наружного воздуха типа ТУЭ и шкала 17 — масштабная миллиметровая шкала, предназначенная для измерения расстояний на карте.
