Материал: Черный М.А., Кораблин В.И., 1973 - Самолетовождение

План использования системы рсбн-2

подготовки к полету подготовить по всем участкам трассы необходимые данные, обеспечивающие эф­фективное применение системы для самолетовождения в полете. Такая подготовка освобождает экипаж от вычислений в воздухе и позволяет ему больше внимания уделять оперативности своей работы.

Если штурман не имеет в своем распоряжении для нужной трассы полета таблиц с готовыми данными для использования РСБН-2, необходимо:

1. Нанести на полетную карту по координатам все предпола­гаемые к использованию наземные маяки системы. Провести че­рез точки установки наземных маяков истинные меридианы и ли­нии азимутов 90 и 270°.

Точки установки наземных радиомаяков должны быть нане­сены с высокой точностью, так как допущенная при этом ошибка будет сказываться на точности определения всех предвычисленных данных.

2. Определить ортодромические путевые углы по участкам маршрута, приняв в качестве опорного меридиан, проходящий через наземный радиомаяк, предполагаемый для использова­ния.

3. Наметить на ЛЗП контрольные точки для осуществления в полете контроля пути. Измерить для этих точек, а также для ИПМ, ППМ и КПМ

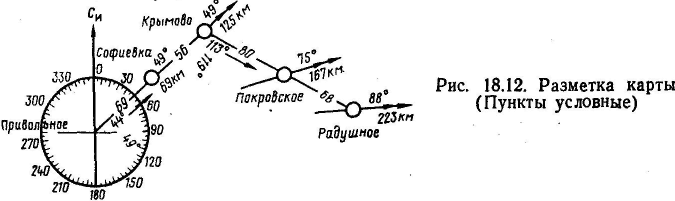

азимуты и дальности от наземного радиомая­ка и записать их на карте у точек или пунктов, к которым эти данные относятся (рис. 18.12).

4. Определить по крупномасштабной карте или рассчитать по формулам исходные данные для участков маршрута, где пред­полагается применять режим работы «СРП».

5. На участках, где полет будет выполняться в режиме «СРП», разбить ЛЗП на 50- или 100-километровые отрезки для определения путевой скорости и записать у меток их полярные координаты.

6. Рассчитать ЛУР для обеспечения выхода на ЛЗП во всех изломах маршрута.

7. Составить план использования системы и свести получен­ные расчетные данные в специальный бланк (табл. 18.2).

Применение РСБН-2 не меняет установленного порядка само- летовождения. Поэтому подготовка к полету с использованием си­стемы должна проводиться в полном объеме в соответствии с тре­бованиями Наставления штурманской службы и той специальной дополнительной подготовки, объем которой был изложен выше.

7. Проверка работоспособности самолетного оборудования рсбн-2 и калибровка шкал ппда

Проверка работоспособности самолетного оборудования РСБН-2 выполняется в таком порядке:

1. Произвести внешний осмотр щитков управления и прибо­ров системы, установленных на самолете.

2. Убедиться, что горизонтальная и вертикальная стрелки КППМ находятся в нулевом положении. Если они отклонены от нулевого положения, техник по РЭСОС с помощью винтов с над­писью «К» и «Г» на КППМ должен установить их в нулевое по­ложение. Указанные винты предназначены для установки меха­нического нуля.

3. Включить самолетное оборудование системы за 5—6 мин до начала проверки, для чего АЗС с надписью «Свод» поставить в положение «Включено».

4. Переключатель КППМ поставить в положение «Свод».

5. Установить на щитке управления штурмана номер канала радиомаяка и убедиться в правильности его путем прослушива­ния позывных.

6. Установить необходимый по плану полета режим работы («Азимут», «Орбита», «СРП»).

7. Проверить работоспособность самолетного оборудования системы по бленкеру вертикальной стрелки КППМ и по сигналь­ным лампочкам неисправности каналов дальности и азимута.

После включения системы в течение 2—5 мин блоки измерения азимута и дальности находятся в режиме «поиска» сигналов ра­диомаяка. В этом режиме на ППДА стрелки азимута и диски счетчика дальности находятся в движении, курсовой бленкер от­крыт (видны белые секторы) и сигнальные лампочки канала дальности и азимута горят.

После «захвата» сигналов радиомаяка курсовой бленкер на КППМ закрывается, образуя черное сплошное поле, а сигнальные лампочки каналов дальности и азимута гаснут. Одновременно с этим на ППДА стрелки азимута укажут А, а счетчик дальности — дальность от наземного радиомаяка до самолета.

Чтобы исключить возможные ошибки в измерении дальности и азимута, необходимо после окончания режима «поиска» откалибровать шкалу азимута, счетчик дальности и длительность стробирующего импульса.

Калибровка шкал ППДА. В системе предусмотрена возмож­ность проверки правильности отсчета азимута и дальности и при несоответствии начала отсчета — возможность установки услов­ного нулевого значения азимута и дальности.

Проверка правильности начала отсчета и калибровка шкал азимута и дальности производится с помощью двух кнопок, имею­щих общую надпись «Контроль нуля». Рядом с левой кнопкой стоит надпись «А» и «Длит, строба», а рядом с правой—«Д».

Для калибровки шкал ППДА необходимо:

1. Нажать на кнопку «Контроль нуля А», при этом стрелка точной шкалы азимута ППДА должна прийти во вращение и ус­тановиться на контрольной цифре 1° точной шкалы. Если стрелка не установится на контрольном делении, то необходимо добиться этого плавным вращением нажатой кнопки.

Проверка установки нуля азимута осуществляется в любом десятке. Это значит, что при нажатии кнопки «Контроль нуля А», механизм отработает 1° по точной шкале, а показание грубой шкалы останется в том же десятке.

2. Нажать на кнопку «Контроль нуля Д», при этом два пра­вых диска счетчика дальности должны начать вращаться и ус­тановиться в положение «2,0 км». Если счетчик не установится в это положение, то плавным поворотом нажатой кнопки добиться, чтобы два правых диска указывали дальность «2,0 км». При на­жатии кнопки «Контроль нуля Д» схема измерения дальности отработает «2,0 км» в любом десятке, а значение сотен кило­метров остается без изменения.

3. Проконтролировать и отрегулировать длительность строби­рующего импульса. Контроль и установка длительности строби­рующего импульса в заданные пределы осуществляются левой кнопкой, которая использовалась для контроля нуля азимута. Для проверки длительности стробирующего импульса необходи­мо оттянуть на себя кнопку «Контроль нуля А» и «Длит, строба», при этом стрелка азимута грубой шкалы ППДА должна пока­зать азимут менее 10°, а стрелка точной шкалы должна остано­виться между 4 и 5°. Если стрелка точной шкалы азимута не ус­тановится в указанном положении, то плавным вращением оття­нутой на себя кнопки установить стрелку между 4 и 5°. Когда наземный радиомаяк не работает, то для получения общего представления о работоспособности самолетного обору­дования необходимо произвести предварительную проверку с обязательной последующей проверкой при работающем радиомая­ке в соответствии с требованиями, изложенными выше.

При неработающем радиомаяке предварительная проверка канала азимута осуществляется переключением режима работы сначала в положение «Посадка», а затем в любое другое положе­ние; при этом стрелка азимута ППДА, если канал азимута испра­вен, будет скачкообразно изменять свое положение. Если же ка­нал азимута неисправен, то стрелка азимута на приборе ППДА при переключении режима работ своего положения не изменит. Предварительная проверка канала дальности при неработаю­щем маяке выполняется так же, как и при работающем.

После проверки работоспособности самолетного оборудова­ния РСБН-2 и калибровки шкал штурман приступает к использо­ванию системы в соответствии с заранее составленным планом.

Глава 19 использование навигационного индикатора ни-50бм

1. Назначение ни-50бм и задачи, решаемые с его помощью

Одной из важнейших задач, выполняемых экипажем самоле­та в полете, является сохранение ориентировки. Ее решение до­стигается периодическим определением места самолета визуальной ориентировкой и с помощью различных радиотехнических средств. При полетах на больших высотах и в сложных метеоусловиях ви­зуальную ориентировку не всегда можно применить, а определе­ние места самолета с помощью радиотехнических средств требу­ет времени, которым штурман не всегда располагает. Поэтому на современных самолетах устанавливается навигационный индика­тор НИ-50БМ. Он является автономным прибором, предназна­ченным для непрерывного счисления пройденного самолетом пу­ти и обеспечения сохранения ориентировки.

Навигационный индикатор позволяет решать следующие за­дачи самолетовождения:

1. Определять место самолета.

2. Контролировать момент выхода на заданный пункт, про­ход которого нельзя определить с помощью других средств.

3. Определять направление и скорость ветра.

4. Выводить самолет в заданный район.

5. Контролировать полет при обходе гроз и выходить на ЛЗП после их обхода.

2. Основные сведения о ни-50бм

В комплект навигационного индикатора входят следующие ос­новные приборы (рис. 19.1): датчик воздушной скорости (ДВС), автомат курса, задатчик ветра и счетчик координат. Все они, кро­ме датчика воздушной скорости, устанавливаются на приборной доске штурмана и используются для управления индикатором.

Навигационный индикатор является полуавтоматом. Одна часть исходных данных вводится в прибор автоматически, а другая — вручную. Данные об истинной воздушной скорости и курсе полета вводятся в навигационный индикатор автоматически, а данные о ветре и положении осей условных координат относи­тельно магнитного меридиана — вручную.

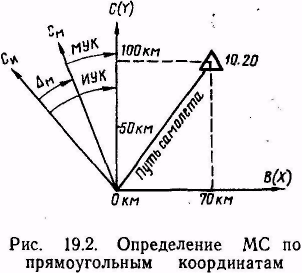

Навигационный индикатор непрерывно учитывает магнитный курс, истинную воздушную скорость и ветер и раскладывает прой­денный самолетом путь на две составляющие по осям прямоуголь­ной системы координат (рис. 19.2). Главную ось этой системы условились обозначать буквой С (У), а вторую ось, расположен­ную перпендикулярно к главной —буквой В (X), т. е. прописными (большими) буквами слов север и восток.

Координаты места самолета указывают две стрелки счетчика координат:

стрелка «С» по оси С, а стрелка «В» — по оси В. Отсчет коор­динат по обеим стрелкам производится по шкале, оцифрованной от 0 до 1000 км.

Для отсчета дальности более 1000 км для стрелки «С» имеет­ся дополнительная шкала, оцифрованная от 0 до 5000 км.

Установка стрелок на нуль или на значение заданных коор­динат осуществляется раздельно с помощью ручки. Если на нее нажать, то при вращении ручки перемещается стрелка «С», если ручку вытянуть на себя, то при ее вращении перемещается стрел­ка «В». Контроль за работой навигационного индикатора произ­водится по контрольным индексам, обозначенным буквами С и В, которые наблюдаются в специальном окошке.

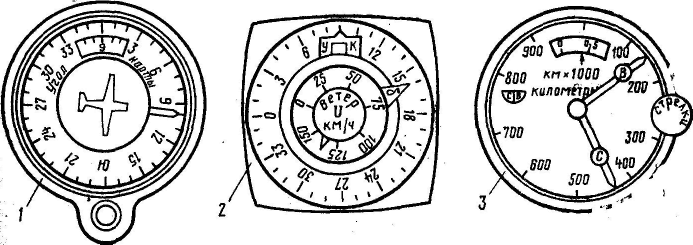

Рис. 19.1. Основные приборы НИ-50БМ: 1 — автомат курса; 2 —задатчик ветра; 3 — счетчик координат

К оординатную ось С обычно рас­полагают на карте в таком направ­лении, чтобы удобно было пользо­ваться системой прямоугольных координат на данном участке трас­сы. Поэтому ось С может не совпа­дать с магнитным меридианом кар­ты, а составлять с ним некоторый угол. Этот угол условились назы­вать углом карты (см. рис. 19.2). Так как в навигационный индика­тор вводится магнитный курс, то и угол карты определяется и устанав­ливается на индикаторе относитель­но магнитного меридиана.
