При подготовке к полету с использованием РСБН-2 в режиме «СРП» необходимо:

1. Определить ЗИПУ участка маршрута относительно истин­ного меридиана радиомаяка (рис. 18.7).

2. Определить угол цели — азимут КПМ, ППМ или опорной точки (опорной называется точка пересечения линии траверза радиомаяка с ЛЗП или ее продолжением).

3. Определить расстояние до цели (дальность от радиомаяка до КПМ, ППМ или до опорной точки).

Пилотирование самолета в режиме «СРП» осуществляется с по­мощью КППМ, но несколько с меньшей точностью, чем в режиме «Азимут» или «Орбита». При пилотировании самолета по верти­кальной стрелке прибора КППМ в режиме «СРП» боковое уклоне­ние может достигать ±3 км. Точность самолетовождения в режи­ме «СРП» во многом зависит от точности измерения на карте и установки на блоке управления СРП исходных данных для уча­стков маршрута. Поэтому заданный истинный путевой угол, ази­мут и дальность конечного (поворотного) пункта маршрута или опорной точки следует определять с большой точностью по круп­номасштабной карте или рассчитывать по специальным форму­лам.

При полете по маршруту в СРП поступают текущие коорди­наты самолета, измеряемые системой, и исходные величины, уста­новленные на блоке управления счетно-решающего прибора. В результате сопоставления этих величин в СРП вырабатывается сигнал, который поступает на КППМ. Показания вертикальной стрелки КППМ аналогичны показаниям при полете по азимуту или орбите.

Для выполнения полета по маршруту в режиме «СРП» необ­ходимо:

1. Включить и подготовить к работе самолетное оборудование системы.

2. Установить на блоке управления СРП:

а) ручкой «ЗПУ» величину ЗИПУ участка маршрута, отсчи­танную от истинного меридиана, проходящего через наземный радиомаяк;

б) ручкой «Угол цели» азимут конечного (поворотного) пункта маршрута или опорной точки;

в) ручкой «расстояние до цели» дальность от радиомаяка до конечного (поворотного) пункта или до опорной точки.

3. Установить на щитке управления штурмана:

а) канал работы радиомаяка;

б) переключатель рода работы в положение «СРП»;

в) ручками «Азимут» и «Орбита» азимут и дальность того пункта маршрута, пролет которого намечено определить по сиг­налам системы.

При выполнении полета по маршруту в режиме «СРП» боковое уклонение от заданного маршрута может быть больше допустимого и сигнализация пролета при проходе контрольных точек может не сработать.

4. Переключатель КППМ поставить в положение «Свод».

5. На КППМ установить значение ЗМПУ участка маршрута.

6. Развернуть самолет на расчетный МК или МК=ЗМПУ и определить по вертикальной стрелке прибора КППМ положение ЛЗП относительно самолета.

7. Пользуясь показаниями КППМ, вывести самолет на ЛЗП.

8. Добившись устойчивого положения вертикальной стрелки КППМ в центре шкалы, заметить подобранный курс следования и подвести его с помощью ручки против треугольного индекса.

9. Осуществлять полет по ЛЗП, удерживая вертикальную стрелку КППМ в центре шкалы.

10. Вести контроль пути по направлению и дальности. Конт­роль пути по направлению ведется наблюдением за положением вертикальной стрелки КППМ, а также сравнением текущей даль­ности и азимута с записанными на карте азимутом и дальностью для контрольных точек маршрута. Положение самолета относи­тельно ЛЗП определяется по отсчитанной дальности на ППДА в тот момент, когда текущий азимут соответствует азимуту конт­рольной точки.

Положение самолета относительно ЛЗП можно определять не только в момент пролета контрольных точек, для которых на кар­те указаны предвычисленные азимуты и дальности, но и в любой момент. В этом случае необходимо по текущим координатам, сня­тым с ППДА, нанести на карту отметку МС.

Если на БУ СРП установлены координаты опорной точки, то РСБН-2 позволяет определять в любой момент величину ЛБ'У от ЛЗП. Для этого на БУ СРП ручку «Расстояние до цели» необ­ходимо вращать до тех пор, пока вертикальная стрелка прибора КППМ не придет в центр шкалы. Добившись прихода стрелки в центр шкалы, отсчитывают значение фактического расстояния по линии траверза и определяют ЛБУ.

Величина ЛБУ=Дф—Д₀.т, когда радиомаяк слева и ЛБУ = =До.т—Дф, когда радиомаяк справа. В этих формулах Дф—фак­тическое расстояние по линии траверза, отсчитанное в момент прихода стрелки на нуль; Д₀.т — ранее установленное расстояние до опорной точки. Рассмотрим определение ЛБУ на примере.

На БУ СРП были установлены такие данные: ЗИПУ=52°, А_о.т—142°, Д_о.т=60 км. После некоторого времени полета стрел­ка КППМ отклонилась влево. Значит, самолет уклонился вправо и удаление по линии траверза увеличилось. Чтобы определить фактическое расстояние по линии траверза, необходимо ручкой «Расстояние до цели» увеличивать расстояние до тех пор, пока вертикальная стрелка КППМ не окажется в центре шкалы. Пусть это произошло, когда расстояние оказалось равным 65,7 км. Следовательно, ЛБУ составляет +5,7 км.

В случае уклонения самолета влево расстояние на БУ СРП нужно будет уменьшать. Знак ЛБУ проще определять по положе­нию вертикальной стрелки КППМ перед тем, как определять ве­личину ЛБУ.

Выполнение полета параллельно ЛЗП. Полет параллельно ЛЗП на заданном удалении от нее может выполняться по ука­занию службы движения или в случае возникшей для экипажа не­обходимости. Обычно такие полеты приходится производить на участках набора высоты или снижения, когда встречные самоле­ты разводятся по боковому интервалу, а также на участках об­хода грозы.

В режиме «СРП» для выполнения полета параллельно ЛЗП в случае, если за «цель» принята опорная точка, необходимо уменьшить или увеличить на БУ СРП расстояние до опорной точ­ки на заданное удаление полета от ЛЗП и пилотировать самолет так, чтобы вертикальная стрелка КППМ находилась в центре шкалы прибора.

Если за «цель» был принят КПМ (ППМ), то необходимо пе­рейти на пользование опорной точкой, для чего на БУ СРП уста­новить азимут («угол цели») опорной точки, равный ЗИПУ±90°, а также дальность опорной точки («расстояние до цели»), кото­рую необходимо увеличить или уменьшить на заданное удаление полета от ЛЗП и затем продолжать полет по КППМ в обычном порядке.

Если полет выполняется от радиомаяка или на радиомаяк, то для полета параллельно ЛЗП необходимо:

1. Перейти на режим работы «СРП» и принять за «цель» опор­ную точку.

2. Установить на БУ СРП величину ЗИПУ данного участка маршрута.

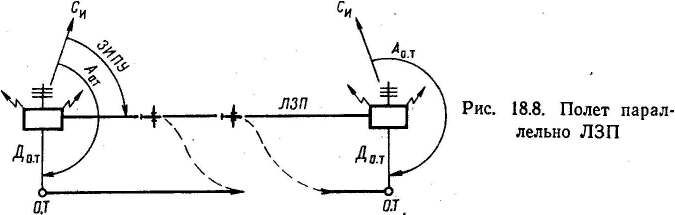

3. Установить на БУ СРП «угол цели», равный ЗИПУ±90°. Знак плюс берется, когда необходимо полет выполнять правее ЛЗП, а знак минус — левее (рис. 18.8).

4 . Установить на БУ СРП «Расстояние до цели», рав­ное заданному удалению по­лета от ЛЗП.

5. Выполнять полет па­раллельно ЛЗП, используя КППМ.

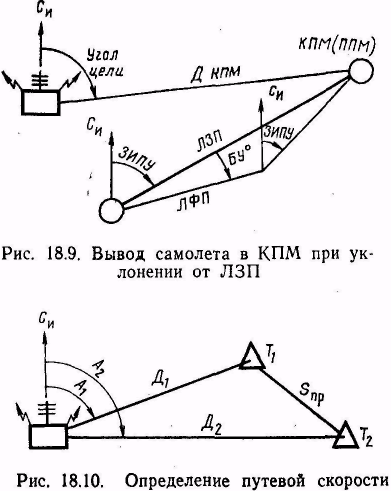

Вывод самолета в КПМ при уклонении от ЛЗП. В случае преднамеренного или получившегося уклонения са­молета от ЛЗП и необходи­мости выполнения полета в КПМ (ППМ) или на КО са­молет на указанные пункты выводится с помощью КППМ (рис. 18.9).

Для вывода самолета в КПМ в режиме «СРП» не­обходимо:

1. Установить на БУСРП координаты точки выхода («Расстояние» и «Угол це­ли»).

2. Вращением ручки «ЗПУ» на БУ СРП привести вертикаль­ную стрелку КППМ в центр шкалы, после чего отсчитать на шкале селектора новое значение ЗИПУ для вывода самолета в заданную точку. Перевести ЗИПУ в ЗМПУ.

3. Установить на КППМ против треугольного индекса значение полученного ЗМПУ и развернуть самолет на МК = ЗМПУ.

4. Выполнять полет по КППМ, удерживая вертикальную стре­лку в центре шкалы прибора.

5. Определить момент выхода самолета на КПМ по световым сигналам системы.

4. Определение навигационных элементов с помощью рсбн-2

РСБН-2 позволяет определять путевую скорость и угол сноса. Используя эти основные навигационные элементы, экипаж мо­жет определить ветер, по которому в случае необходимости выпол­няются расчеты для обеспечения самолетовождения за преде­лами рабочей области системы.

Определение путевой скорости при полете на радиомаяк и от радиомаяка. Сущность определения путевой скорости с помощью РСБН-2 состоит в определении пройденного самолетом расстоя­ния за известный промежуток времени. При полете на радиомаяк или от радиомаяка для определения путевой скорости необхо­димо:

1. Отсчитать на ППДА дальность и пустить секундомер.

2. По истечению 1—2 мин полета или большего промежутка времени вновь отсчитать на ППДА дальность.

3. По отсчитанным дальностям определить пройденный само­летом путь и рассчитать на НЛ-10М путевую скорость.

Для быстроты и удобства расчет путевой скорости рекоменду­ется производить по изменению дальности за промежуток вре­мени, равный 1 мин.

Определение путевой скорости при полете по маршруту в ре­жиме «СРП». При полете по маршруту в режиме «СРП» путевая скорость определяется по времени и расстоянию между двумя от­метками места самолета. Для определения путевой скорости не­обходимо:

1. Отсчитать на ППДА азимут и дальность и пустить секун­домер (рис. 18.10).

2. Через 5—10 мин полета с постоянным курсом и скоростью снова отсчитать азимут и дальность и остановить секундомер.

3. Нанести на карту по отсчитанным координатам две отмет­ки места самолета, измерить расстояние между ними и рас­считать на навигационной линейке путевую скорость само­лета.

Для повышения точности расчета путевой скорости при поле­те в режиме «СРП» рекомендуется определять путевую скорость по времени пролета заранее намеченного отрезка пути. Для это­го при подготовке к полету намечают на маршруте отрезки протя­женностью 50 или 100 км. Затем точно замеряют или вычисляют полярные координаты начала и конца каждого отрезка и записы­вают их на карте у проведенных меток. В воздухе засекают вре­мя пролета намеченного отрезка пути, а затем по измеренному времени полета и известному расстоянию рассчитывают путе­вую скорость.

Определение угла сноса. РСБН-2 позволяет определять угол сноса при полете на радиомаяк и от радиомаяка, а также при по­лете в режиме «СРП».

Угол сноса может определяться по курсу следования, подоб­ранному для полета по ЛЗП, и на контрольном этапе по отмет­кам места самолета на карте.

При полете по ЛЗП с помощью КППМ угол сноса определя­ется после подбора курса следования, т. е. когда вертикальная стрелка будет устойчиво находиться в центре шкалы прибора, оп­ределяется как разность между путевым углом и курсом, подоб­ранным для полета по ЛЗП, т.е.

УС = ФМПУ—МК_сл

При положении вертикальной стрелки КППМ в центре шка­лы стрелка курса при наличии сноса будет находиться правее или левее треугольного индекса, против которого установлено значение путевого угла. При отсутствии сноса стрелка курса сов­падает с неподвижным треугольным индексом, при правом сносе она будет слева от треугольного индекса на величину угла сноса самолета, а при левом сносе — справа.

Для определения угла сноса по отметкам места самолета бе­рется контрольный этап, длина которого должна быть не менее 50 км. Отметки места самолета на карту наносят по отсчитан­ным координатам. Угол сноса определяется по ФМПУ и средне­му значению МК полета на контрольном этапе.

5. Использование рсбн-2 для захода на посадку

РСБН-2 при заходе на посадку позволяет:

1. Производить «вписывание» самолета в установленную для данного аэродрома схему захода на посадку.

2. Осуществлять контроль полета по установленной схеме.

3. Выводить самолет в зону курсового радиомаяка.

Для решения указанных задач необходимо перед полетом изучить схему захода на посадку (рис. 18.11), на которую нане­сены:

а) посадочный путевой угол и путевые углы для выполнения полета по схеме захода, установленной на данном аэродроме;

б) контрольные точки с указанием их полярных координат, которые могут быть использованы для «вписывания» в схему и для контроля полета по схеме захода;

в) опорные точки с указанием кх координат для обеспече­ния выполнения полета по схеме в режиме «СРП»;

г) линия азимута от наземного радиомаяка для входа в зону курсового радиомаяка (КРМ).

При изучении схемы захода особое внимание обращается на установленный порядок «вписывания» в принятую схему захода и порядок выхода в зону КРМ.

Для выполнения захода на посадку с помощью РСБН-2 необ­ходимо:

1. Вывести самолет с помощью КППМ и ППДА в точку, на­меченную для «вписывания» в схему захода. Вывод самолета в заданную точку

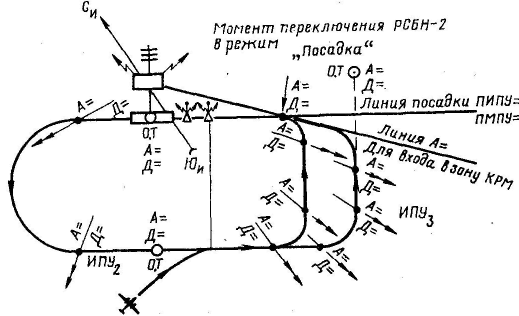

Рис. 18.11. Использование РСБН-2 для захода на посадку

осуществляется в режиме «СРП» и не отличается от обычного полета по трассе в режиме «СРП». Маневр захода строится путем последовательного выхода с помощью РСБН-2 к заданным точкам. Необходимые для этого данные указаны на схеме захода.

2. По сигналу «Пролет» или в момент, когда координаты на ППДА будут соответствовать координатам намеченной точки, выполнить разворот и «вписаться» в установленную для данного аэродрома схему захода.

3. Выполнить дальнейший полет по схеме по расчетным дан­ным обычным методом, контролируя его по показаниям ППДА.

4. Выйти к точке начала четвертого разворота, определить его начало по ППДЛ и выполнить вход в зону ДРМ.

Чтобы упростить работу экипажа и повысить точность входа в зону КРМ, применяют промежуточный этап. В этом случае не­обходимо:

а) заблаговременно до подхода к точке четвертного разворота переключатель КППМ поставить в положение «СП-50», проверить работу посадочной аппаратуры и отбалансировать нуль курсового приемника системы СП-50.

б) после проверки работы посадочной аппаратуры переклю­чатель КППМ перевести в положение «Свод»;

в) установить на щитке управления штурмана режим работы «Азимут на» и значение азимута, обеспечивающего полет на маяк РСБН-2. Линия азимута на схеме обычно проведена так, что она проходит через точку, находящуюся на оси ВПП и удаленную от ее начала не менее чем на 12 км;

г) установить на КППМ против треугольного индекса значе­ние ПМПУ;

д) выйти с помощью КППМ на линию азимута и выполнять полет на маяк, удерживая вертикальную стрелку КППМ в цент­ре шкалы прибора;

е) в момент, когда текущая дальность на ППДА будет соот­ветствовать дальности заданной точки, находящейся на оси ВПП, переключить РСБН-2 в режим посадки, для чего переключатель КППМ поставить в положение «СП-50».

При использовании специальных курсовых и глиссадных мая­ков РСБН-2 в режим посадки включается установкой переключа­теля режима работы в положение «Посадка».

ж) после переключения РСБН-2 в режим посадки дальней­ший полет выполняется в обычном порядке по курсовому и глиссадному радиомаякам СП-50.

6. Подготовка к полету с использованием РСБН-2

Опыт использования РСБН-2 показывает, что достаточно пол­ная реализация возможностей этой системы прежде всего зави­сит от заблаговременной подготовки данных для ее применения и оперативности

работы экипажа в полете, поэтому экипажи са­молетов, на которых установлена аппаратура РСБН-2, обязаны в период предварительной
