Карты в центральной полярной проекции имеют следующие свойства:

1) меридианы изображаются в виде прямых линий, расходя­щихся от полюса под углом, равным разности долгот;

2) параллели изображаются концентрическими окружностями, расстояния между которыми увеличиваются по мере уменьшения широты;

3) углы, расстояния и площади искажаются, так как проекция по характеру искажений относится к произвольной. Поэтому изме­рять расстояния на этих картах в одном и том же масштабе и измерять направления при помощи обычного транспортира мож­но только вблизи полюса (на широтах больше 80°). В этом, случае ошибки в измерении расстояний не будут превышать 3%, а ошиб­ки в измерении направлений — 0,5°;

4) ортодромия изображается прямой линией, что является ос­новным свойством этих карт.

Центральная полярная проекция применяется для построения специальных сеток, которые используются для нанесения ортодро-мического пути на картах, составленных в других проекциях. В этой проекции ранее составлялись карты Арктики масштаба 1:2000000, которые сейчас заменяются картами в стереографи­ческой проекции.

Стереографическая полярная проекция. Эта проекция получает­ся в результате переноса глобуса на картинную плоскость, касаю­щуюся его в точке полюса. Проектирование ведется из точки, рас­положенной на противоположном полюсе (рис. 2.12).

Карты в стереографической полярной проекции имеют следую­щие свойства:

1) меридианы изображаются прямыми линиями, расходящи­мися от полюса под углом, равным разности долгот;

2) параллели изображаются в виде концентрических окружно­стей, расстояния между которыми увеличиваются по мере умень­шения широты, но медленнее, чем в центральной полярной проек­ции;

3) нет искажения углов, а в районе полюсов искажения длин незначительные, которые с уменьшением широты возрастают мед­леннее, чем на картах в центральной полярной проекции. Напри­мер, на широте 80° они меньше 1%, а на широте 75° меньше 2%;

4) ортодромия незначительно изгибается в сторону экватора и практически на расстоянии до 1 000 км прокладывается в виде прямой линии;

5) локсодромия представляет собой кривую и прокладывается так же, как на картах конической проекции.

На картах в стереографической проекции нанесены условные меридианы, параллельные меридиану Гринвича (красным цветом) и меридиану 90° восточной долготы (синим цветом). В этой про­екции издаются полетные и бортовые карты Арктики и Антарктики масштабов 1:2000000, 1:3000000 и 1:4000000.

Некоторая часть карт стереографической полярной проекции строится так, что картинная плоскость сечет глобус по параллели 70°. На таких картах искажения длин вблизи параллели 70° незна­чительные. Для точного измерения расстояний на рамках каждого листа и на одном из меридианов нанесена шкала в переменном масштабе.

Отметки высот указываются на основании точных измере­ний и обозначают высоту данной точки над уровнем моря. Высот­ные отметки хотя и не дают полного представления о характере рельефа местности, но имеют весьма важное значение для опреде­ления наибольших превышений на каждом участке трассы и для изображения профиля рельефа по трассе полета.

Способ отмывки применяется для изображения рельефа в горных районах посредством оттенения неровностей местности. Тени накладываются темно-серой краской на юго-восточных ска­тах, предполагая, что источник освещения находится в северо-за­падной части карты. Чем местность выше и крутизна ската боль­ше, тем окраска темнее и наоборот. При отмывке изображение рельефа на карте получается более отчетливым и наглядным, что позволяет быстро определять общий характер местности и взаим­ное расположение неровностей. Улучшая наглядность изображения рельефа, отмывка не дает возможности определить точно ни нап­равления, ни крутизну скатов. Этот способ при всей его простоте и наглядности дает лишь общее представление о рельефе и не поз­воляет определять высоты отдельных точек местности.

Изображение рельефа гипсометрическим способом заключается в том, что изображаемый рельеф раскрашивается по­слойно красками различного тона от бледно-желтого до темно-ко­ричневого. Тон окраски зависит от высоты рельефа. Чем выше рель­еф, тем темнее тон и наоборот. Гипсометрическая окраска высот создает впечатление рельефности и наглядно дает представление об общем изменении рельефа. Установленная шкала тонов наносит­ся на нижнем обрезе карты. При помощи этой шкалы и тона рас­краски можно определить общую высоту рельефа в данном месте карты.

Каждый из рассмотренных способов изображения рельефа име­ет определенные преимущества и недостатки. Поэтому на некото­рых картах рельеф изображают путем сочетания основного и наи­более точного способа горизонталей со способом отмывки или с гипсометрическим способом.

Определение высот и взаимного превышения точек местности по карте. Абсолютные высоты точек местности определяют на карте по высотным отметкам или по горизонталям. Если точка расположена на горизонтали, то ее высота равна отметке горизон­тали. Если точка расположена между горизонталями, то ее высота равна отметке нижней горизонтали плюс превышение точки над этой горизонталью, которое определяется на глаз путем интерпо­лирования. Взаимное превышение точек местности равно разности их аб­солютных высот.

Расцветка и оформление листов карт. Авиационные карты пе­чатаются многокрасочными, что повышает их наглядность. Печата­ние условных знаков различными красками придает карте вырази­тельность и обеспечивает выделение на первый план тех элемен­тов местности, которые более всего важны и необходимы летному составу как при подготовке к полету, так и особенно при его вы­полнении. Многие цвета условных знаков соответствуют окраске изображаемых ими элементов местности и тем самым облегчают чтение карты. Водные пространства закрашены на картах синей или голубой краской, леса— зеленой, рельеф — коричневой, желез­ные дороги — черной, шоссейные дороги и автострады — крас­ной. Каждый цвет на карте выступает при этом в роли ус­ловного обозначения и тем самым облегчает пользование кар­той.

Карты издаются отдельными листами. Каждый лист в зависи­мости от масштаба имеет определенные размеры. По краям лист карты ограничен рамкой, на внутренней части которой указано значение долготы меридианов и широты параллелей, а также на­несены деления частей дуги меридиана и параллели. В верхней части листа карты дается название главного населенного пункта, изображенного на данном листе, и номенклатура этого листа. В нижней части листа карты указываются численный и линейный масштабы карты, ее проекция, год издания, использованный для составления данной карты материал, год, которому соответствуют значения изогон, шкала высот сечения горизонталей, гипсометрическая шкала, схема расположения прилегающих листов и некото­рые условные знаки с объясняющим их текстом. Для грамотного пользования картой рекомендуется предварительно ознакомиться со сведениями, указанными в зарамочном оформлении карты.

11. Классификация авиационных карт по назначению

По своему назначению карты, применяемые в гражданской - авиации, делятся:

на полетные, применяемые для самолетовождения по трас­сам и маршрутам в районе полетов;

на бортовые, применяемые в полете для определения места самолета при помощи использования радиотехнических и астроно­мических средств;

на специальные (карты магнитных склонений, часовых поясов, бортовые карты неба, карты для определения места само­лета по радиомаякам ВРМ-5 и т. п.).

Основными полетными картами для самолетовождения в граж­данской авиации СССР являются: для самолетов с ГТД — карта масштаба 1 : 2 000 000, для поршневых самолетов и вертолетов всех классов — карта масштаба 1 : 1 000 000. При выполнении специальных полетов, связанных с отысканием мелких объектов на местности, не показанных на перечисленных выше картах, а также при полетах легкомоторных самолетов (вер­толетов) в приграничной полосе применяют карты масштабов 1:500 000, 1 : 200 000 и крупнее. Для радиопеленгации и применения в полете астрономических средств используются карты масштаба 1:2000000, 1:2500000 и 1:4 000 000.

12. Разграфка и номенклатура (обозначение) карт

Каждая карта издается на отдельных листах, имеющих опреде­ленные размеры по долготе и широте и представляющих части об­щей карты целого государства, материка, всего мира.

Система деления общей карты на отдельные листы называется ее разграфкой, а система обозначения листов — номенкла­турой. Каждому листу карты в зависимости от масштаба по оп­ределенному правилу присваивается свое буквенное и числовое обо­значение, что позволяет легко и быстро подбирать нужные листы карты для их склейки и подготовки к полету.

В практике применяются две системы разграфки карт: между­народная (для карт масштаба 1:1000000 и крупнее) и прямо­угольная, (для карт мелких масштабов). В международной разграфке общая карта делится на отдельные листы так, что рам­ками (границами) листов служат меридианы и параллели. При прямоугольной разграфке общая карта делится на листы, имеющие форму прямоугольника. Рамка такого листа не совпадает с меридианами и параллелями.

Международная разграфка и номенклатура карты масштаба 1:1000000 выполнена следующим образом. Вся поверхность зем­ного шара от экватора к северу и к югу до широт 88° делится на 22 пояса в каждом полушарии. Каждый пояс занимает по широте 4° и обозначается буквой латинского алфавита А, В, С и т. д. от экватора к полюсам. Районы Северного и Южного полюсов от 88 до 90° широты изображаются на отдельных листах, обозначенных буквой Z. Одновременно поверхность Земного шара делится на 60 колонок. Каждая колонка занимает 6° по долготе и обозначается арабскими цифрами 1, 2, ..., 60. Счет ведется от меридиана 180° с запада на восток. В результате такого деления получаются листы карт размером 4° по широте и 6° по долготе.

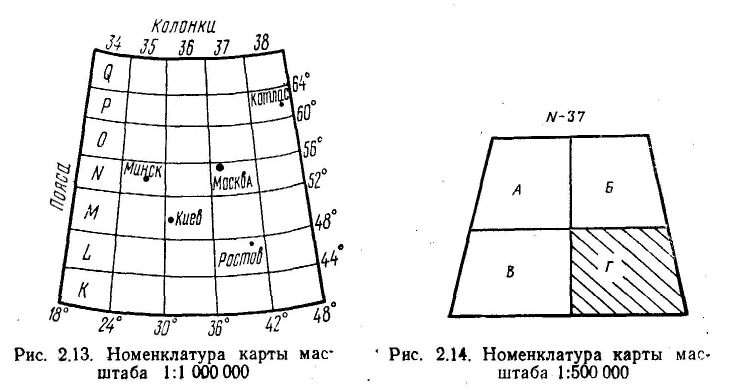

Таким образом, номенклатура листа карты масштаба 1 : 1 000 000 (миллионки) состоит из буквы латинского алфавита и номера, на­писанного арабскими цифрами: например, N-37 (г. Москва), М-36 (г. Киев) (рис. 2.13). Она указывается на верхнем обрезе листа. В нижней части листа изображается схема расположения прилегающих листов.

Лист карты масштаба 1 : 1 000 000 принят за основу разграфки и номенклатуры листов карт масштабов 1 : 500 000, 1 : 200 000 и 1 : 100 000. Листы этих карт получаются путем деления листа кар­ты масштаба 1 : 1 000000 на части и имеют установленные схемы расположения. Для обозначения листов применяются буквы рус­ского алфавита, римские и арабские цифры.

Так разграфка карт масштаба 1 : 500 000 получается делением листа миллионки на четыре равные части, каждая из которых обо­значается заглавной буквой русского алфавита: А, Б, В и Г (рис. 2.14). Лист карты масштаба 1 : 500 000 имеет размеры 2° по широте и 3° по долготе. Номенклатура листа такой карты (пя­тикилометровки) состоит из номенклатуры листа миллионки и за­главной буквы русского алфавита: например, N-37-Г.

Разграфка листов карт масштаба 1:200000 получается путем деления листа миллионки на 36 равных частей (6 рядов и 6 коло­нок), которые нумеруются римскими цифрами от I до XXXVI.

Лист карты масштаба 1:200000 (двухкилометровки) занимает 40' по широте и 1° по долготе. Номенклатура листа двухкиломет­ровки состоит из номенклатуры листа миллионки с добавлением соответствующего номера, написанного римскими цифрами: напри­мер, N-37-XXXVI.

Для получения листов карты масштаба 1:100000 лист милли­онной карты делят на 144 равные части (12 рядов и 12 колонок), которые нумеруются арабскими цифрами от 1 до 144. Лист карты масштаба 1 : 100 000 имеет размеры 20' по широте и 30' по долготе. Номенклатура листа карты масштаба 1 : 100 000 состоит из но­менклатуры листа миллионки и соответствующего номера, написан­ного арабскими цифрами: например, N-37-140.

Для карт мелких масштабов (1:2000000, 1:2500000 и 1:4000000) установлена своя номенклатура листов.

Для получения листа карты масштаба 1:2000000 общую карту также делят на пояса и колонки- Пояса обозначаются заглавными буквами русского алфавита, а колонки нумеруются римскими циф­рами. Счет поясов ведется к югу от северной широты 76°, а коло­нок— на восток от западной долготы 12°. Лист такой карты име­ет размер 12° по широте и 18° по долготе (занимает девять листов карты масштаба 1:1 000000), а его номенклатура состоит из буквы русского алфавита и номера, написанного римскими цифрами: на­пример, A-III (г. Мурманск).

Для полимаршрутных карт масштаба 1:2000000 принята пря­моугольная разграфка. Пояса общей карты обозначены заглав­ными буквами русского алфавита со штрихами, а колонки — рим­скими цифрами. Листы полимаршрутной карты нарезаются так, что на каждом из них изображается значительно больший район, чем на листе обычной карты масштаба 1:2000000, т. е. с перекры­тием. Номенклатура листа полимаршрутной карты состоит из бук­вы русского алфавита со штрихом и римской цифры: например, Б'-III (Мурманск, Москва, Киев).

Листы карт масштаба 1:2500000 издаются в прямоугольной разграфке и нумеруются арабскими цифрами: например, лист 7 (г. Москва).

Номенклатура листов карты масштаба 1:4 000 000 состоит из заглавной буквы русского алфавита, обозначающей пояс, и араб­ской цифры, обозначающей номер колонки. Например, А-2 (г. Моск­ва). Лист такой карты имеет размеры 24° то широте и 36° по дол­готе (занимает четыре листа карты (масштаба 1 : 2 000 000).

13. Сборные таблицы, подбор и склеивание необходимых листов карт

Сборные таблицы предназначены для подбора нужных листов карт и быстрого определения их номенклатуры. Они представляют собой схематическую карту мелкого масштаба с обозначенной на ней разграфкой и номенклатурой листов карт одного, а иногда двух-трех масштабов. Для облегчения выбора нужных листов карт на сборных таблицах указаны названия крупных городов. Сборные таблицы издаются на отдельных листах. На борту самолета экипаж обязан иметь полетную и бортовую карты. Подбор необходимых листов этих карт производят в соот­ветствии с полученным заданием.

Листы полетной карты подбираются так, чтобы они охватывали район полета в полосе не менее чем по 100 км в обе стороны от заданного маршрута для самолетов с поршневыми двигателями и вертолетов и по 200—250 км для самолетов с ГТД.

Для определения места самолета с помощью радиотехнических и астрономических средств, а также на случай восстановления ори­ентировки, обхода опасных метеорологических явлений и полета на запасные аэродромы экипаж самолета (вертолета), за исключени­ем самолетов и вертолетов 3-го и 4-го классов, обязан иметь на бор­гу подготовленную бортовую карту масштаба 1 : 2000000 или 1:2500000, а для самолетов с ГТД — масштаба 1:4000000. Листы бортовой карты должны охватывать район в полосе по 700—1000 км для самолетов с ГТД и по 400 км для остальных самолетов (вертолетов) в обе стороны от заданной линии пути и обеспечивать выход на запасные аэродромы.

Необходимые листы карт подбирают по сборной таблице. Для этого на сборной таблице проводят тонкой линией маршрут полета и отмечают необходимую ширину полосы для полетной и бортовой карт. Затем выписывают номенклатуру тех листов, через которые проходят нанесенные полосы.

После подбора необходимых листов карты нужно убедиться в правильности их подбора, а затем приступить к склейке листов.

Листы карты склеиваются по следующему правилу: северные листы наклеиваются на южные, а западные — на восточные. В со­ответствии с этим правилом нужно обрезать восточные и южные поля наклеиваемых листов. При такой обрезке полей склеенные края листов не будут отдираться при прокладке карандашом линий, которые обычно проводятся слева направо и сверху вниз.

Склейку листов следует вести в таком порядке. Сначала накладывают верхний лист обратной стороной на нижний. Затем смазы­вают склеиваемые края обоих листов тонким слоем клея, после че­го верхний лист переворачивают и аккуратно накладывают на се­верное поле нижнего листа, точно совмещая при этом меридианы и линейные ориентиры, переходящие с одного листа на другой. Добившись совпадения меридианов и линейных ориентиров, распо­ложенных на склеиваемых листах, прижимают наклеиваемый лист и несколько, раз проводят по месту склейки чистым обрезком бу­маги. При склеивании листов карты рекомендуется сначала склеи­вать листы колонок, а затем колонки склеивать между собой. После склейки листов и прокладки маршрута на карте ее скла­дывают так, чтобы было удобно пользоваться. Для этого намеча­ют нужную полосу карты. Лишние края подгибаются. Полученная полоса карты складывается в «гармошку». Переворачивая звенья «гармошки», как страницы книги, можно быстро, не прибегая к полному разворачиванию карты, найти тот район, который нужен для обзора.
