Wp q0
.
Следовательно, работа сил поля над зарядом q0 может быть выражена через разность потенциалов
A12 Wp1 Wp2 q0 ( 1 2 ) . |
(1.23) |

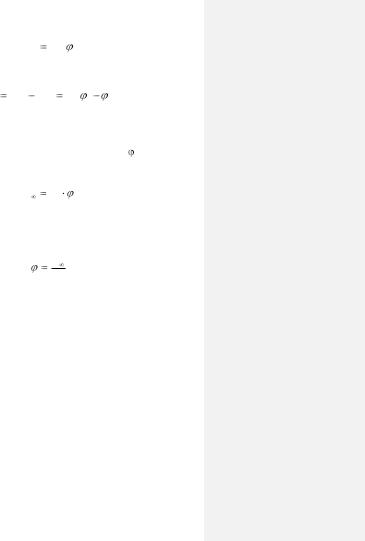

Таким образом, работа, совершаемая над зарядом си-
лами поля, равна произведению величины заряда на разность потенциалов в начальной и конечной точках.
Если заряд q0 из точки с потенциалом удаляется на
бесконечность (где по условию потенциал равен нулю), то работа сил поля будет равна
A q0 . |
(1.24) |
Отсюда следует, что потенциал численно равен ра-
боте, которую совершают силы поля над единичным положительным зарядом при удалении его из данной точки поля в бесконечность:
A
q0
. (1.25)
1.1.5. Эквипотенциальные поверхности. Связь между напряженностью и потенциалом
Для графического изображения электростатических полей наряду с силовыми линиями используют эквипотенциаль-
ные поверхности. Эквипотенциальная поверхность – это
поверхность, все точки которой имеют одинаковый по-
тенциал. Линии напряженности всегда перпендикулярны к эквипотенциальным поверхностям.
Эквипотенциальные поверхности условились проводить с такой густотой, чтобы потенциалы двух смежных эквипотенциальных поверхностей отличались на единицу потенциала, тогда по густоте эквипотенциальных поверхностей можно судить о величине напряжѐнности электростатического поля.
15
Там, где эти поверхности расположены гуще, напряженность поля больше. Зная расположение линий напряженности можно построить эквипотенциальные поверхности и, наоборот, по известному расположению эквипотенциальных поверхностей можно определить в каждой точке поля величину и направление напряженности поля.
Величина, характеризующая быстроту изменения
потенциала в пространстве, носит название градиента по-
тенциала ( grad ). Градиент потенциала есть вектор, направ-
ленный по нормали к эквипотенциальной поверхности от меньшего значения потенциала к большему. Тогда
|
|
|
|
|
|
|
|
|
|
E |
grad |
( |
|
i |
|
j |
|
k ) . |
(1.26) |
x |
y |
z |
Знак минус в формуле (1.26) показывает, что вектор напряженности электрического поля направлен в сторону уменьшения потенциала.

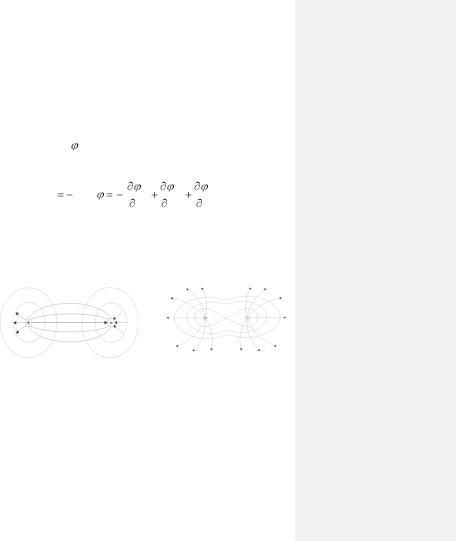

Графическая картина некоторых электрических полей имеет вид, представленный на рис. 1.7.
a) |
б) |
Рис. 1.7.
По формуле (1.26), зная потенциал поля, можно найти
вектор напряженности поля E . В тоже время можно решить и
обратную задачу, т.е. по заданным значениям E в каждой точке найти разность потенциалов между произвольными точками поля. Для этого учтѐм, что работа, совершаемая силами поля
16
над зарядом q0 при перемещении его из точки 1 в точку 2, может быть вычислена по одной из формул:
2 |
|
A12 q0 El dl , |
A12 q0 ( 1 2 ) . |
1
Приравнивая эти выражения и сокращая на q0 , получим
|
|
2 |
|
( 1 |
2 ) |
El dl . |
(1.27) |
1
Интеграл в правой части можно брать по любому пути, соединяющему точки 1 и 2, так как работа сил поля не зависит от формы пути.
Используя формулу (1.27) для вычисления разности потенциалов между двумя точками, взятыми в однородном поле напряженности E, получим
( 1 2 ) Ed , |
(1.28) |
где под d следует понимать проекцию расстояния l12 на на-
правление вектора E (рис. 1.8).
1.1.6. Проводники в электрическом поле
Проводники – это материалы, в которых присутствуют свободные электрические заряды, способные перемещаться под действием сил поля. Поэтому равновесие зарядов в проводнике может наблюдаться лишь при выполнении следующих условий:
1.Напряженность поля всюду внутри проводника должна быть равна нулю (Е=0).
2.На поверхности проводника напряженность поля в каждой точке должна быть направлена по нормали к поверхности
( E En ).
Из этих условий следует, что проводник представляет собой эквипотенциальную область, т. е . в объѐме и на поверх-
17
ности проводника = const. Если проводящему телу сооб-
щить некоторый заряд q,то он распределится так, чтобы соблюдались условия равновесия. Выполнение этих условий приводит к тому, что все заряды распределяются по поверхно-
сти проводника с некоторой плотностью . Напряженность поля вблизи поверхности заряженного металлического проводника пропорциональна поверхностной плотности заряда:
E |
|
, |
(1.29) |
|
0
где
– относительная диэлектрическая проницаемость среды, окружающей проводник.

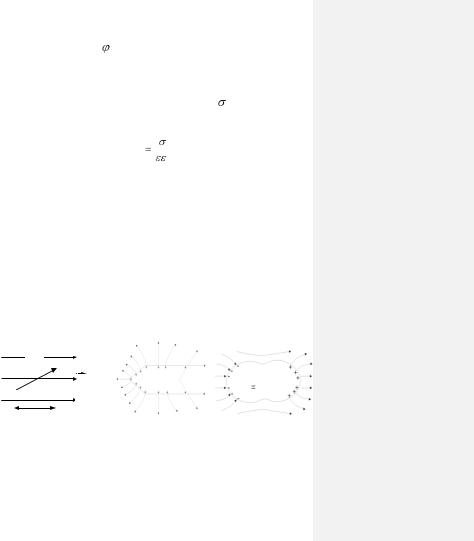

Плотность зарядов на поверхности проводника зависит от величины и направления кривизны поверхности – она растѐт с увеличением положительной кривизны (выпуклости) и убывает с ростом отрицательной кривизны (вогнутости) рис.1.9.
При внесении незаряженного проводника в электрическое поле носители заряда приходят в движение и у концов проводника возникают индуцированные заряды противопо-
ложного знака. Поле индуцированных зарядов направлено противоположно внешнему. Перераспределение зарядов происходит до тех пор, пока напряженность поля внутри проводника не станет равной нулю, а линии напряженности вне проводника перпендикулярными к его поверхности (рис. 1.10).
|
|
l12 |
|
|
|
|
|
||
|
|
|
|||||||
|
|
|
|
|
Е E |
|
|
|
|
|
|
|
|
|
|
|
E |
0 |
|
|
|
||||||||
|
|
|
|
|
|
|
|
||
|
|
d |
|
|
|
||||
|
|
Рис.1.8 |
Рис. 1.9 |
Рис. 1.10 |
|||||
|
|
|
|
Таким образом, нейтральный проводник, внесен- |
|||||
ный в электростатическое |
поле, разрывает |
часть |
линий на- |
||||||
пряженности: они заканчиваются на отрицательных индуциро18
ванных зарядах и вновь начинаются на положительных. На этом основывается электростатическая защита.
Диэлектрики в электрическом поле
К диэлектрикам относятся вещества, в которых нет свободных зарядов, способных проводить электрический ток. Молекулы диэлектрика электрически нейтральны, но в зависимости от положения центров положительных зарядов ядер и отрицательных зарядов всех электронов различают полярные и неполярные молекулы. К полярным относятся несиммет-
ричные молекулы (СО, NH, HCl и др.),у которых центры тяжести зарядов разных знаков сдвинуты друг относительно друга (рис.1.11). в этом случае они обладают собственным
дипольным моментом |
|
|
|
(1.30) |
|
p |
ql , |
где l – плечо диполя.
К неполярным молекулам относятся симметричные молекулы (Н2, N2, O2 и т.д.), у которых в отсутствии внешнего электрического поля центры положительных и отрицательных зарядов совпадают. Такие молекулы не обладают собственным дипольным моментом.
При внесении неполярной молекулы во внешнее элек-
трическое поле в ней индуцируется (наводится) дипольный момент за счет смещения плоскости орбиты электрона на малое расстояние l (рис.1.12). Величина дипольного момента пропорциональна напряженности внешнего поля Е, а направ-
|
|
ление вектора p |
совпадает с направлением вектора E : |
|
|
|
p = 0 |
E , |
(1.31) |
где – поляризуемость молекулы – величина, пропорциональная объему молекулы; 0 – электрическая постоянная.
Действие внешнего поля на полярную молекулу сводится
19
