-мощность холостого хода при выключенном

генераторе (см. п. 4.1.2) :Pхх UB IB cos B UC IC cos C , Вт;

- полезная мощность двигателя Р2 2U ген I ген , Вт;

4.3.7.Включить стенд при U 220 В, поочередно подключить к клеммам кнопок QС и QB образцовый (лабораторный) амперметр и фазометр. Включить нагрузку по методике п. 4.1.3. Оборвать фазу питающего напряжения выключателем "Обрыв фазы А". Одновременно отключить выключателем "Обрыв нейтрали" нейтраль трансформатора от заземляющего устройства. Трансформатор (три ЛАТРа) переходит в режим работы с изолированной нейтралью. Записать показания приборов в табл. 3.5.

4.3.8.Повторить измерения по п. 4.3.7 при токах нагрузки генератора 1, 2, 3 и 5 А по методике пп. 4.3.3-4.3.5. По окончании измерений выключатели "Обрыв фазы А" и "Обрыв нейтрали" включить (вверх). Отключить стенд тумблером "СЕТЬ".

ВНИМАНИЕ! При больших токах генератора двигатель Д1 может потерять устойчивость и остановиться. В этом случае следует включить выключатель "Обрыв фазы А" или отключить двигатель кнопкой "СТОП" и включить повторно в трехфазном режиме. В соответствующие графы таблицы 4.3 записать показания приборов до потери устойчивости. Испытания при бóльших токах не проводить.

4.3.9.Построить на миллиметровой бумаге рабочие

обрыве фазы в системе с изолированной или глухозаземленной нейтралью трансформатора (по два графика в каждой из систем координат).

121

4.4.Параллельная работа двух асинхронных двигателей с общей оборванной фазой

4.4.1.Подключить к фазам В и С два образцовых (лабораторных) амперметра с пределами измерения до 10 А. Установить ЛАТРами напряжение U 220 В на всех фазах (выключатели "Обрыв фазы А" и "Обрыв нейтрали" должны быть включены).

4.4.2.Нажать кнопку "ПУСК Д1". Произойдет запуск двигателя Д1. Нажать кнопку "ПУСК Д2". Произойдет запуск двигателя Д2.

4.4.3.Вывести рукоятки ЛАТРов №№ 4 и 5 в крайнее левое положение (минимальное напряжение). Нажать поочередно на кнопки "ПУСК ГЕНЕРАТОРА1" и "ПУСК ГЕНЕРАТОРА2". Произойдет включение нагрузки обоих двигателей. Записать показания всех приборов в табл. 3.6.

4.4.4.Повторить опыт по п. 4.4.3 несколько раз, обеспечив нагрузку обоих генераторов по схеме, указанной в табл. 3.7.

4.4.5.Отключить выключателем "Обрыв фазы А" питание фазы А (при этом электрическая связь между фазами

Адвигателей Д1 и Д2 сохраняется). Повторить опыты п. 4.4.4 строки с 7 по 12 и записать результаты в табл. 3.6.

4.4.6.Отключить нагрузку двигателей, нажав кнопки "СТОП ГЕНЕРАТОРА1" и "СТОП ГЕНЕРАТОРА2", отключить выключатель "НАГРУЗКА" и рукоятки ЛАТРов вывести в крайнее левое положение. Отключить выключатель "СЕТЬ", а также все переносные лабораторные приборы и убрать рабочее место.

Отключение питания реле типа РДЦ-01 производить после отключения электродвигателей кнопкой «СТОП», но до отключения стенда выключателем QF1.

122

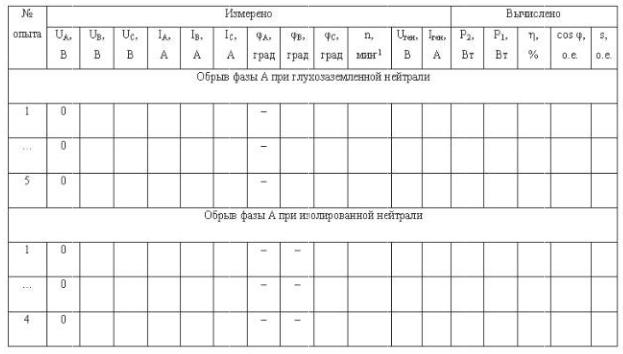

Таблица 3.5 Рабочие характеристики при оборванной фазе при глухозаземленной или

изолированной нейтрали трансформатора

123

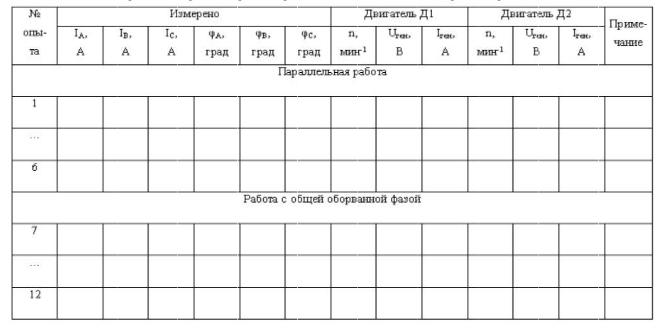

Таблица 3.6 Параллельная работа двух асинхронных двигателей с общей оборванной фазой

4.4.7. По результатам работы построить семейство рабочих и механических характеристик n f M в различных режимах работы, используя следующие соотношения:

- угловая скорость 2 n , рад/с;

60

- вращающий момент двигателя M P2 , Н·м.

Механические характеристики построить в системе координат "M n " для двигателя Д1 при напряжении питания 220 В (табл. 3.3, 3.5 и 3.6) и при изменении напряжения питания (табл. 3.4). Сравнить полученные механические характеристики с паспортными, приведенными в разделе 3 настоящих методических указаний. Сделать выводы.

4.4.8. Выбрать по указанию преподавателя, ведущего лабораторные занятия, на рабочих характеристиках несколько контрольных точек соответствующих : моменту
