холостого хода нагрузки, 0,25 и 0,5 Мнаг . Построить характеристики : η= f(U) и соsφ= f(U) при различных значениях напряжения питания 220, 190, 160 и 140 В. Сравнить и объяснить полученные результаты с имеющимися на Рис. 3.5.

5. ТРЕБОВАНИЯ К СОДЕРЖАНИЮ ОТЧЕТА

5.1.В отчете по лабораторной работе должны содержаться:

- цель работы; - краткое описание конструкции лабораторного стенда;

- таблицы измеренных значений всех физических переменных (табл. 3.3, 3.6);

- построенные рабочие и механические характеристики двигателя М1, как указано в п.4.4.8.

- выводы по результатам работы.

5.2.Приложение к отчету по лабораторной работе должно содержать, построенные на миллиметровой бумаге:

- рабочие характеристики двигателей в различных режимах работы;

- векторные диаграммы токов и напряжений по указанию преподавателя, ведущего лабораторные занятия.

6. КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ ДОМАШНЕЙ ПОДГОТОВКИ

6.1.Записать уравнение механической характеристики асинхронного двигателя, используя паспортные данные.

6.2.Как изменяются величины КПД и коэффициента мощности при изменении напряжения на фазе обмотки статора?

6.3.Что такое "коэффициент регулирования напряжения"?

126

6.4.В чем отличие схем замещения асинхронного двигателя для прямой и обратной последовательностей?

6.5.Как влияет степень несимметрии питающего напряжения на форму механических характеристик при обрыве фазы в системе с глухой или изолированной нейтралью?

6.6.В чем состоит эффект компенсации токов обратной последовательности при работе группы асинхронных двигателей с общей оборванной фазой?

6.7.Поясните вид векторных диаграмм токов и напряжений при изменении нагрузки двигателя при симметричном питающем напряжении и при обрыве одной фазы.

127

ЛАБОРАТОРНАЯ РАБОТА № 4 ИЗУЧЕНИЕ ХАРАКТЕРИСТИК СОВРЕМЕННЫХ

ЦИФРОВЫХ СЧЕТЧИКОВ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ИАВТОМАТИЗИРОВАННЫХ СИСТЕМ КОНТРОЛЯ

ИУЧЕТА ЭЛЕКТРОЭНЕРГИИ (АСКУЭ)

1. ЦЕЛЬ РАБОТЫ

Изучить технические характеристики современных цифровых (электронных) счетчиков электрической энергии, использующихся в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).

2.КРАТКИЕ ТЕОРЕТИЧЕСКИЕ ПОЯСНЕНИЯ

2.1.Понятие об АСКУЭ

Современная цивилизованная торговля энергоресурсами основана на использовании автоматизированного приборного энергоучета, сводящего к минимуму участие человека на этапе измерения, сбора и обработки данных и обеспечивающего достоверный, точный, оперативный и гибкий, адаптируемый к различным тарифным системам учет, как со стороны поставщика энергоресурсов, так и со стороны потребителя. С этой целью, как поставщики, так и потребители создают на своих объектах автоматизированные системы контроля и учета энергоресурсов – АСКУЭ. При наличии современной АСКУЭ промышленное предприятие полностью контролирует весь свой процесс энергопотребления и имеет возможность по согласованию с поставщиками энергоресурсов гибко переходить к разным тарифным системам, минимизируя свои энергозатраты.

В структуре АСКУЭ в общем случае можно выделить четыре уровня (см. рис. 4.1):

128

первый уровень - первичные измерительные приборы (ПИП) с телеметрическими или цифровыми выходами, осуществляющие непрерывно или с минимальным интервалом усреднения измерение параметров энергоучета потребителей (потребление электроэнергии, мощность, давление, температуру, количество энергоносителя, количество теплоты с энергоносителем) по точкам учета (фидер, труба и т.п.);

второй уровень - устройства сбора и подготовки данных (УСПД), специализированные измерительные системы или многофункциональные программируемые преобразователи со встроенным программным обеспечением энергоучета, осуществляющие в заданном цикле интервала усреднения круглосуточный сбор измерительных данных с территориально распределенных ПИП, накопление, обработку и передачу этих данных на верхние уровни;

129

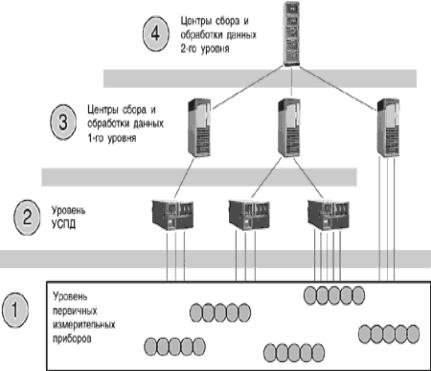

Рис. 4.1. Иерархия системы АСКУЭ

третий уровень - персональный компьютер (ПК) или сервер центра сбора и обработки данных со специализированным программным обеспечением АСКУЭ, осуществляющий сбор информации с УСПД (или группы УСПД), итоговую обработку этой информации как по точкам учета, так и по их группам - по подразделениям и объектам предприятия, документирование и отображение данных учета

ввиде, удобном для анализа и принятия решений (управления) оперативным персоналом службы главного энергетика и руководством предприятия;

четвертый уровень - сервер центра сбора и обработки данных со специализированным программным обеспечением
