Материал: Электроснабжение. учебно-методическое пособие. Сергеев В.А., Мамонтов Д.А

о.е.

4.1.7. Построить на миллиметровой бумаге рабочие характеристики двигателя Р1 Р2 ; cos P2 ; IА Р2 ; Р2 ; s Р2 . На характеристике указать точку, соответствующую номинальной мощности. При необходимости указанную точку получить экстраполяцией рабочих характеристик. Сравнить полученные характеристики с паспортными данными двигателя (см. раздел 3 настоящей работы).

4.2. Изучение рабочих характеристик при изменении питающего напряжения

4.2.1. Включить стенд по методике п. 4.1.1, установив напряжение питания U 190 В по реле РДЦ-1, при этом будет постоянно гореть красным цветом индикатор «U».

Окончание процесса пуска определяется двумя одинаковыми показаниями цифрового строботахометра. Повторить измерения по пп. 4.1.2-4.1.5 и результаты занести

втабл. 3.3.

4.2.2.Повторить измерения по пп. 4.1.2-4.1.5 и результаты занести в табл. 3.4.

4.2.3.Установить на всех трех фазах двигателя напряжение 160 В по показаниям реле типа РДЦ-01.

116

4.2.4. Повторить измерения по п. 4.2.3 при напряжении 140 В и результаты занести в табл. 4.2. Отключить стенд

IА Р2 ; U* ; s U* для одинаковых токов генератора Iген =0, 1, 2, 4, 6 А, используя для расчетов формулы п. 4.1.6. Объяснить полученные характеристики, используя теоретические пояснения и знания по курсам "Электрические машины" и "Электроснабжение".

4.3. Изучение рабочих и механической характеристик при обрыве фазы или нейтрали питающего трансформатора

4.3.1. Включить стенд по методике п. 4.1.1, установив напряжение питания U 220 В. В фазах В и С (поочередно) параллельно клеммам кнопок QB и QC установить образцовый (лабораторный) амперметр и фазометр.

117

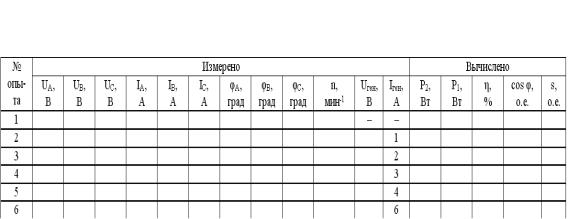

Таблица 3.3

Рабочие характеристики при номинальном напряжении

118

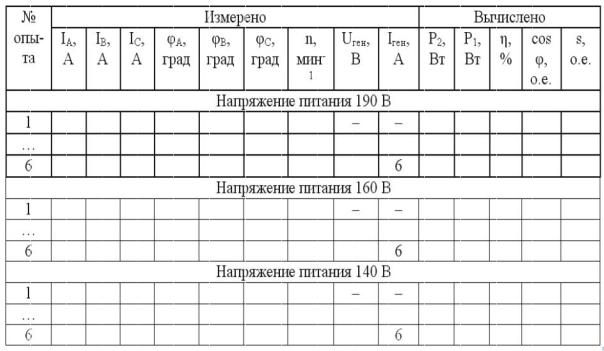

Таблица 3.4

Рабочие характеристики при изменении напряжения питания

119

4.3.2.Включить двигатель Д1 кнопкой "ПУСК Д1", включить нагрузку по методике п. 4.1.3. Фазометр поочередно подключать только к фазам В и С между клеммами QC-QN или QB-QN.

4.3.3.Оборвать фазу питающего напряжения, отключив (вниз) выключатель "Обрыв фазы А". Записать показания всех приборов в табл. 3.5.

4.3.4.Вращая рукоятку ЛАТР № 4, установить значение тока генератора равным 1 А. Записать показания всех приборов в табл. 3.5.

ВНИМАНИЕ! При больших токах генератора двигатель Д1 может потерять устойчивость и остановиться. В этом случае следует включить выключатель "Обрыв фазы А" или отключить двигатель кнопкой "СТОП" и включить повторно в трехфазном режиме. В соответствующие графы табл. 3.5 записать показания приборов до потери устойчивости. Испытания при бóльших токах не проводить.

4.3.5.Повторить испытания по п. 4.3.4 при токах генератора 2, 3 и 5 А. Отключить генератор, двигатель и стенд выключателем "СЕТЬ".

4.3.6.Заполнить табл. 3.5 (первые пять опытов), указав при необходимости в графе "Примечание" об остановке двигателя. Вычислить для построения рабочих характеристик:

генераторе (см. п. 4.1.2);

- потребляемая мощность Р1 Uф cos IB IC , Вт;

- коэффициент мощности двигателя

cos cos B cos C , о.е.; 2

120
