Материал: Физические основы и схемотехника электронных устройств автоматики. Гиоргадзе А.L., Кириллов Ю.В

Рис. 2.27

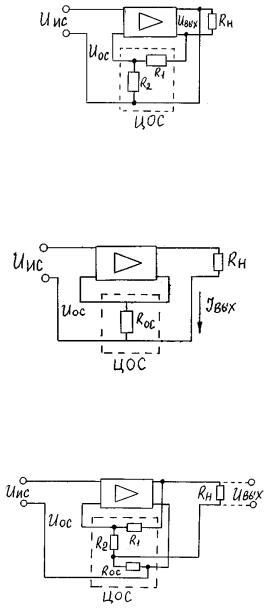

-обратная связь по току, при которой Uос пропорционально выходному току Iвх (рис. 2.28). В этом случае в выходную цепь последовательно с нагрузкой включается резистор ОС Rос, с которого снимается напряжение Uос=Iвых∙Rос

Рис. 2.28

-смешанная по выводу обратная связь, при которой Uос зависит как от выходного напряжения, так и от выходного тока (рис.

2.29)

Рис. 2.29

138

(б)

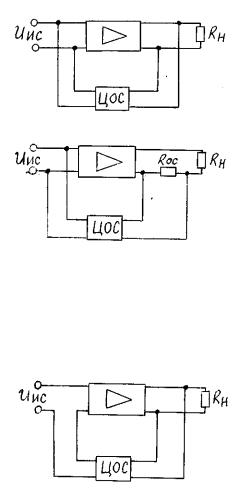

Рис. 2.31

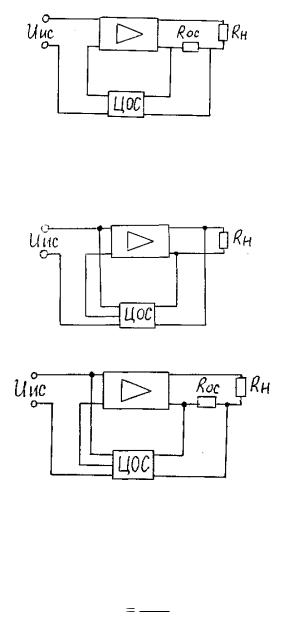

-обратная связь со смешанной подачей на вход (рис. 2.32; а – ОС по напряжению, б – по току)

(а)

(б) Рис. 2.32

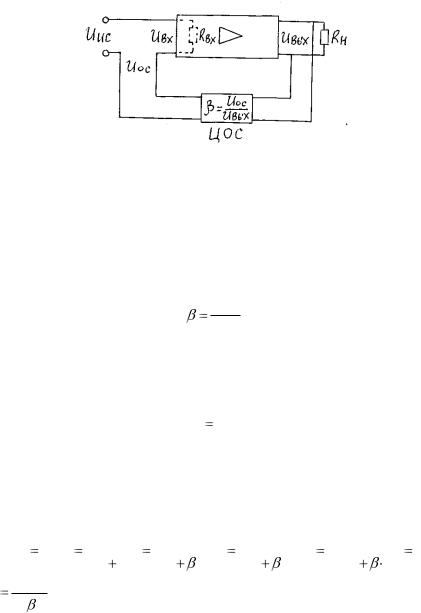

Коэффициент усиления каскада без обратной связи К равен отношению выходного напряжения к входному (рис. 2.33):

КUвых . Uвх

140

Рис. 2.33

Напряжение на выходе усилительного каскада равно Uвх=Uис–Uос при отрицательной обратной связи (ООС) и для положительной обратной связи (ПОС) равно Uвх=Uис+Uос.

Напряжение ОС является частью выходного напряжения Uос=β∙Uвых, где β – коэффициент передачи цепи ОС (коэффициент обратной связи), показывающий какую долю Uвых составляет Uос:

Uос

Uвых

Коэффициент передачи β обычно меньше 1. Коэффициент усиления каскада Кос при введении ОС равен:

Получается, что напряжение источника сигнала при отрицательной обратной связи равно: Uис=Uвх+Uос.

Коэффициент усиления при ООС находим по формуле:

K

1K

Знаменатель этого выражения А=1+βК показывает, во сколько раз уменьшается коэффициент усиления каскада без ОС

141
