Материал: Инженерная графика. учебное пособие для студентов по направлению «Землеустройство и кадастры». Золотарева Н.Л., Менченко Л.В
4.2.1. Главный и основные виды
Изображение, получаемое на фронтальной плоскости проекций и дающее наиболее полное представление о геометрической форме и размерах предмета,
называется главным видом.
2
4
6
3 |
1 |
5

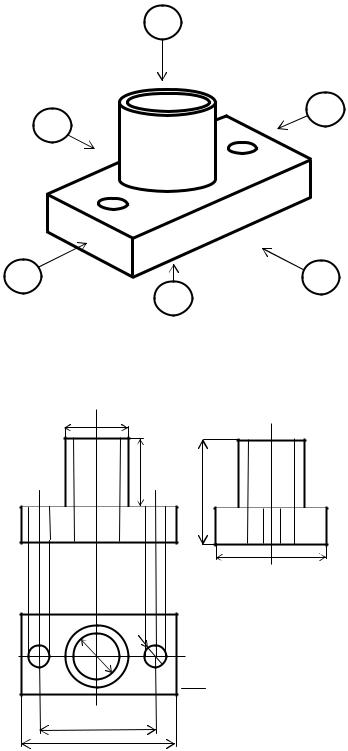

Рис. 3. Пример определения названия видов некоторой детали
Ø
Ø
Ø
Рис. 4. Пример выполнения трех основных видов некоторой детали
Основными называются виды, полученные проецированием предмета на 6 основных плоскостей проекций. Каждый вид имеет название в зависимости от направления проецирования.
Для видов, получаемых на основных шести плоскостях проекций, установлены следующие названия (рис. 3): 1) вид спереди (по стрелке 1)
–главный вид – фронтальная проекция (наиболее полно отражает форму детали); 2) вид сверху (по стрелке 2)
–горизонтальная проекция; 3) вид слева (по стрелке 3) – профильная проекция; 4) вид справа (по стрелке
4); 5) вид снизу (по стрелке 5); 6) вид сзади (по стрелке 6).
Вучебном процессе необходимо изображать не более трех проекций детали: фронтальную, горизонтальную и профильную. В качестве примера на рис. 4 приведены три основных вида детали призматической формы.
Названия видов на чертежах не подписывают, если их расположение относительно главного вида (изображения) соответствует рис. 1. Если виды сверху, слева, справа, снизу, сзади смещены относительно главного изображения (вида, изображенного на фронтальной плоскости про-
екций), то этот вид обозначают особо, то есть указывают стрелкой направление проецирования, над стрелкой ставят прописную букву
46
(например, А), а над видом наносят надпись А.
Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета штриховыми линиями. Например, на рис. 4 на двух видах – главном и виде слева показан размер цилиндрических отверстий и их глубина.
4.2.2. Дополнительные виды
Если какую-либо часть предмета невозможно показать на рассмотренных выше основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях непараллельных основным плоскостям проекций.
Дополнительный вид отмечают на чертеже надписью типа А, а у связанного с дополнительным видом изображения предмета ставят стрелку, указывающую направление взгляда, с соответствующими буквенными обозначениями.
Варианты расположения дополнительного вида некоторой детали показаны на рис. 5 (дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением (а); дополнительный вид расположен без сохранения проекционной связи с соответствующим изображением на свободном поле чертежа (б).
Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят.
А
А
а) |
б) |

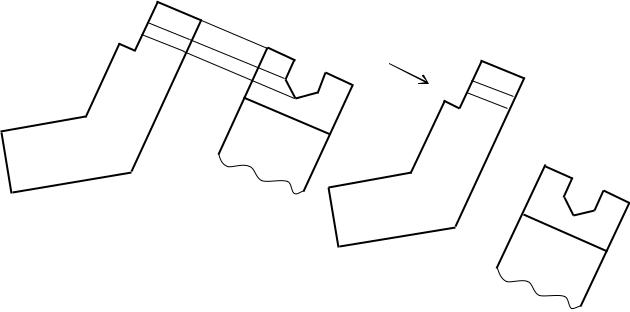

Рис. 5. Пример расположения и обозначения дополнительного вида некоторой детали
47
4.2.3. Местный вид
Изображение отдельного ограниченного места поверхности предмета называют местным видом. Местный вид может быть ограничен линией обрыва (рис. 6) или не ограничен (рис. 7). Местный вид может быть расположен без сохранения проекционной связи с соответствующим изображением на свободном поле чертежа. На чертеже местный вид отмечают подобно дополнительному виду.
|
|
А |
|
А |
А |
|
|
|
А |
|
А |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

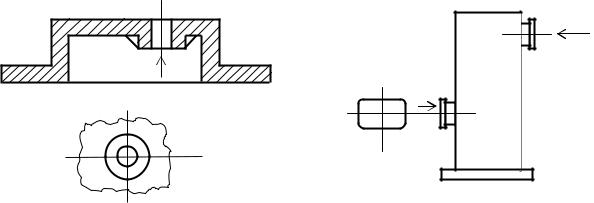

Рис. 6. Пример выполнения местного вида, |
Рис. 7. Пример выполнения местного вида, |
||||||||
ограниченного линией обрыва |
|
не ограниченного линией обрыва |
|||||||
4.3. Разрезы и сечения
Чертеж предмета, имеющего внутренние полости, которые показаны линиями невидимого контура, плохо читается. Для выявления формы отдельных элементов и внутреннего устройства изображаемого на чертеже предмета строят разрезы и сечения.
Чтобы выявить внутреннее устройство предмета, применяют изображение, называемое разрезом. Если предмет мысленно рассечь плоскостью, отбросить отсеченную часть, расположенную перед секущей плоскостью, и спроецировать на плоскость проекций оставшуюся часть со стороны секущей плоскости, то такая проекция называется разрезом.
Плоскости мысленного рассечения предмета называются секущими плос- костями. Секущую плоскость разреза выбирают так, чтобы можно было наиболее полно показать внутренние формы предмета. На рис. 8 секущая плоскость изображена в виде прозрачной пластины, пересекающей цилиндрическую деталь. Часть детали, расположенная между секущей плоскостью и наблюдателем, мысленно удалена, а образованное секущей плоскостью сечение заштриховано. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.
Изображение разреза обводят сплошной основной линией и заштриховывают то, что попало в секущую плоскость, то есть сечение. Сечением называет-
48
ся изображение фигуры, получающейся при мысленном рассечении предмета секущей плоскостью. На сечении показывают то, что получается непосредственно в секущей плоскости. Если плоскость сечет пустоту, то она (пустота) не заштриховывается. Штриховку выполняют тонкими линиями под углом 45°. Расстояние между штрихами 2…2,5 мм.
|
|
|
|
|
|
// |
// α1 |
|
|
|
|
|
// |
// |
// |
|
|
|
|
|
// |
|
// |
|
||
|
|
|
|
// |
// |
|||
|
|
|
// |
// |
|
|
||
|
|
// |
|
// |
|
|||
// |
|
// |
// |
// |
// |
|
||
// |
// |
|
// |
|
|
/ |
/// |
|
|
// |
|
/ |
|||||
|
|
|
// |
|
||||
|
// |
// |
|
// |
|
|||
// |
|
// |
|
|
// |
|
||
|
|
/ |
/// |
// / |
||||
|
// |
|
||||||
|
|
/ |
|
|
|
// |
// |
|
|
|
|
// |
// |
// |
|
/ |
|
// |
|
|
/ |
|
// |
|||
// |
/ |
// |
/ |
|
|
|||
|
/// |
|
|
|
|
|||
// |
|
// |
// |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
// |
|
// |
|
|
|
|
|
|

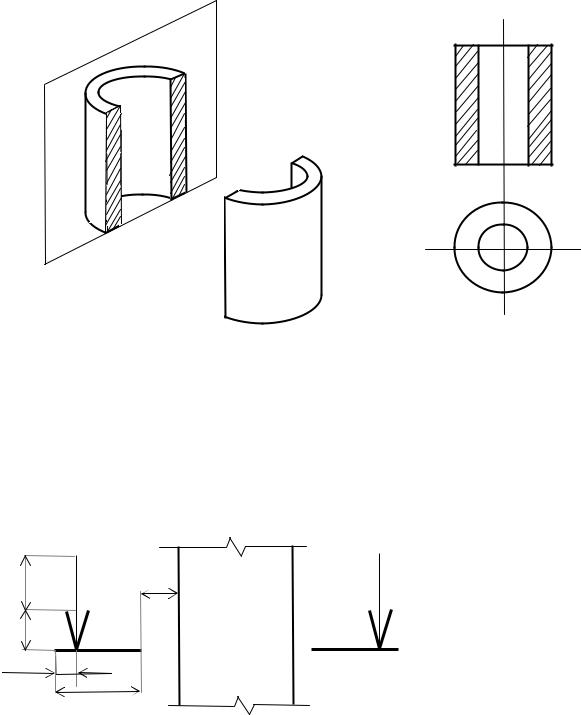

Рис. 8. Пример выполнения разреза
Такое рассечение предметов относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкций предмета.
На чертежах положение секущей плоскости разреза обозначают разомкнутой линией со стрелками и прописными буквами русского алфавита (рис. 9).
min |
3min |
5 |
|
min |
А |
Деталь |
5 |
|
|
2…3 |
|
8…20 |
|
|
Рис. 9. Обозначение секущей плоскости на чертеже
Стрелки указывают направление взгляда при проецировании. Над изображением – разрезом делают надпись по типу
АА-А. Толщину штрихов разомкнутой линии выполняют обычно от
(1…1,5)S, где S- толщина линии видимого контура чертежа; длина штрихов 8…20 мм. Буквы ставят у начала и конца линии се-
49
чения, то есть так, чтобы стрелки размещались между буквой и изображением. Буквы должны быть на один размер больше, чем цифры размерных чисел на чертеже.
Таким образом, разрезы и сечения образуются секущими плоскостями. Сечение входит в состав разреза. Количество разрезов и сечений должно быть наименьшим, но обеспечивающим полное и однозначное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
4.3.1.Виды разрезов
Взависимости от положения секущей плоскости разрезы разделяют на
горизонтальные, вертикальные и наклонные. От количества секущих плоско-
стей разрезы подразделяют на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях), а также на местные (или час-
тичные) и развернутые.
Взависимости от положения секущей плоскости относительно горизонтальной плоскости проекций простые разрезы разделяют на:
1)горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций (рис. 10 а);
2)вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций;
3)наклонные - секущая плоскость не параллельна ни одной из основных плоскостей проекций.
Вертикальный разрез (рис. 10) называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (б) и профильным, если секущая плоскость параллельна профильной плоскости проекций (в).
Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении.
Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов. Горизонтальный разрез (рис. 10) располагают на месте вида сверху (а), фронтальный разрез располагают на месте вида спереди (б), профильный разрез располагают на месте вида слева (в).
Разрезы называют продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета.
Всоответствии со стандартом все элементы изделия, попавшие в секущую плоскость, должны быть заштрихованы. Но существуют особые случаи в изображении разрезов. Болты, винты, рукоятки, тонкие стенки типа ребер жесткости и так далее показывают не заштрихованными, если секущая плоскость направлена вдоль оси такого элемента.
50
