Фронтальный разрез

Профильный разрез

в)

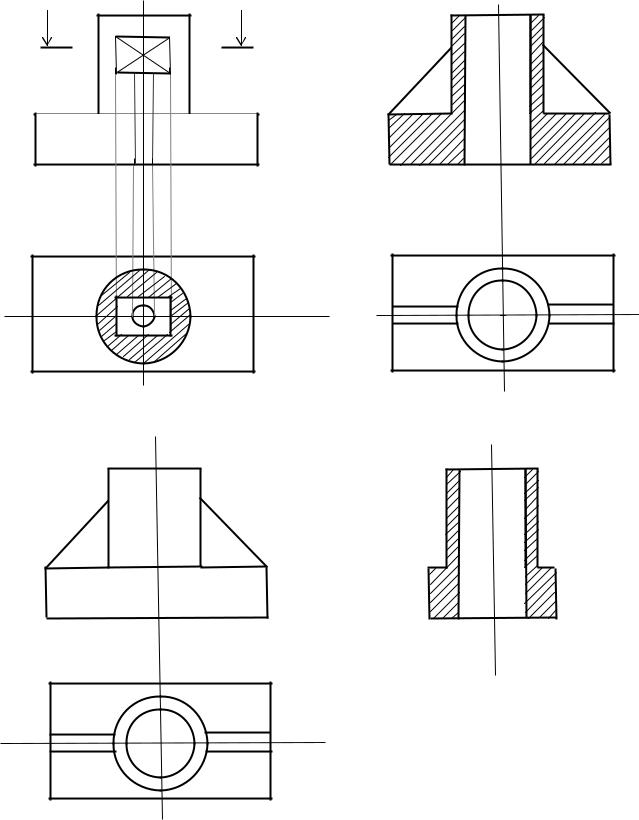

Рис. 10. Примеры расположения разрезов:

а) горизонтального; б) фронтального; в) профильного

51

Например, на рис. 10, б фигура сечения на фронтальном разрезе за исключением ребра жесткости заштрихована. Секущая плоскость пересекает его, но условно принято, что сплошные ребра жесткости по их длине не разрезаются.

Если секущая плоскость совпадает с плоскостью симметрии предмета и соответствующее ему изображение расположены на одном чертеже в непосредственной проекционной связи, то в этом случае для горизонтальных, фронтальных и профильных разрезов линию плоскости сечения не показывают и разрез не обозначают. По этой причине на рис. 10 не надписан фронтальный разрез (б) и профильный разрез (в).

4.3.2. Соединение половины вида с половиной разреза

Если изображение (проекция предмета) представляет собой симметричную фигуру, то изображают не весь разрез, а только его половину, которую соединяют с половиной соответствующего вида. То есть фронтальный разрез (рис. 11) соединяют с видом спереди (а), профильный – с видом слева (б), горизонтальный – с видом сверху (в).

А - А

в)

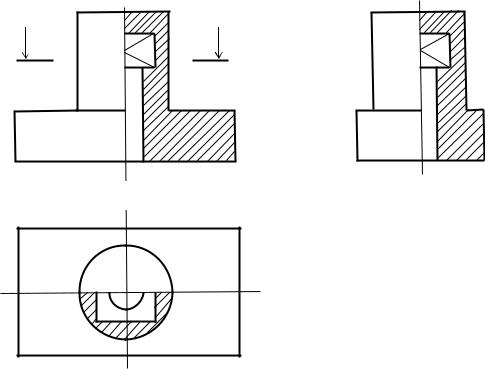

Рис. 11. Пример выполнения соединения половины вида с половиной разреза:

а) половина вида спереди и половина фронтального разреза; б) половина вида слева и половина профильного разреза; в) половина вида сверху и половина горизонтального разреза

При этом половина разреза помещается справа (рис. 11 а, б). В случае соединения половины вида сверху и половины горизонтального разреза

52

(рис. 11, в), половина разреза помещается внизу. Линии невидимого контура на видах, которые оказались выявленными разрезом, не наносят. Линией раздела между половиной вида и половиной разреза служит тонкая штрихпунктирная линия – ось симметрии. В зависимости от конструктивных особенностей детали, линию сечения не наносят и разрез не обозначают.

4.3.3.Соединение части вида с частью разреза

Втех случаях, когда на симметричных изображениях контуры детали совпадают с осями симметрии, допускается соединять часть вида и часть соответствующего разреза, разделяя их сплошной волнистой линией (рис. 12). При

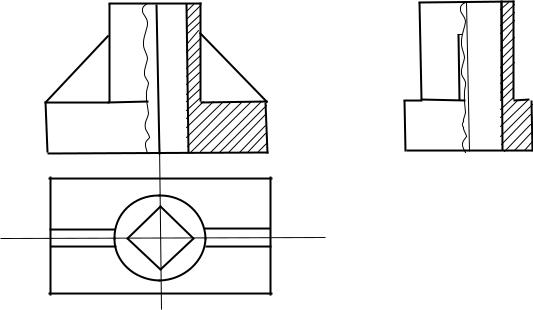

б)

а)

Рис. 12. Пример выполнения соединения части вида с частью разреза (разреза больше):

а) часть вида спереди и часть фронтального разреза; б) часть вида слева и часть профильного разреза

этом разрез выполняют несколько больше половины для того, чтобы показать на разрезе ребро, совпавшее с осью симметрии.

4.3.4. Местные (частичные) разрезы

Если требуется выявить форму элемента на небольшом участке детали, разрез всей детали можно не делать. В этом случае показывают только часть соответствующего разреза. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным.

53

Местный разрез выделяют на виде сплошной волнистой линией, которая не должна совпадать с какими-либо другими линиями изображения.

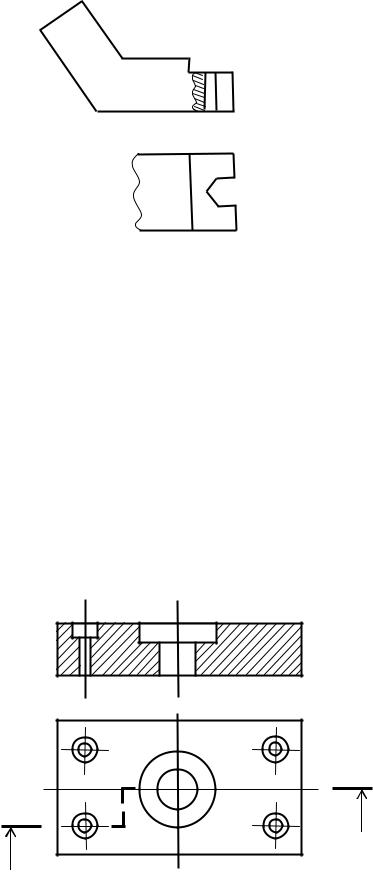

На рис. 13 представлен пример выполнения местного разреза некоторой детали, представленного частью фронтального разреза.

54

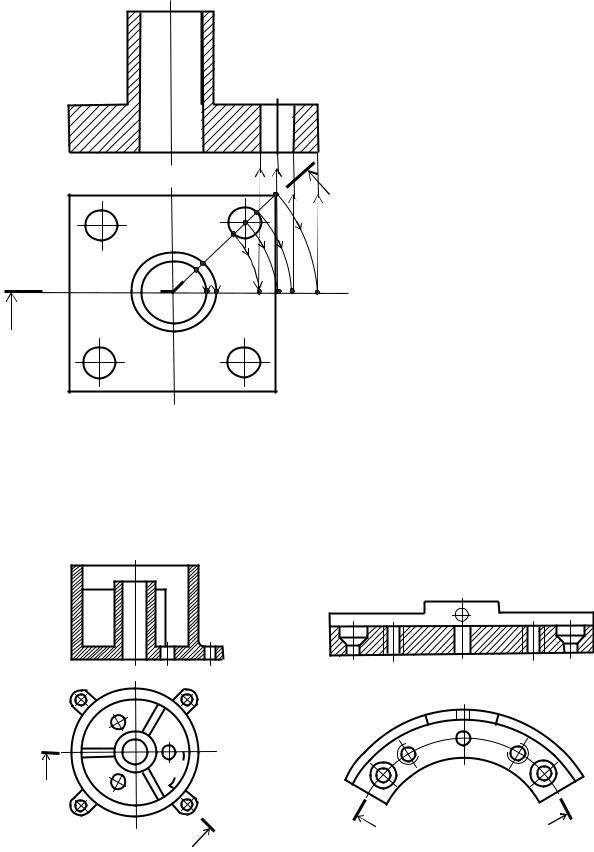

А - А

А -А
