Материал: Инженерная графика. учебное пособие для студентов по направлению «Землеустройство и кадастры». Золотарева Н.Л., Менченко Л.В

хода с одного марша на другой.

промежуточная лестничная площадка

этажная лестничная площадка

лестничный марш

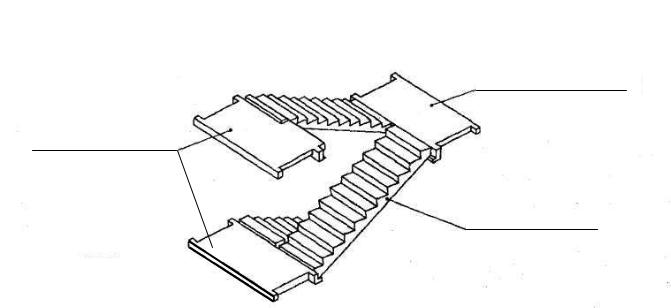

Рис. 3. Двухмаршевая лестница из крупноразмерных элементов

Полы в зависимости от назначения помещения могут иметь различную конструкцию (полы по лагам, по бетонному основанию). Верхний слой пола называют покрытием или чистым полом. В конструкции пола различают прослойку, стяжку, подстилающий слой или подготовку и основание под полы.

Двери служат для сообщения между помещениями. На дверные коробки, укрепленные в проемах стен, навешивают дверные полотна. По числу дверных полотен различают двери одно- и двупольные. По способу открывания двери разделяются на открывающиеся в одну и обе стороны, вращающиеся двери - турникеты, складные, откатные и подъемные.

Косоуры – наклонные железобетонные или стальные балки, опирающиеся на площадки; на эти балки укладывают ступени лестницы.

По виду несущего остова различают две основные конструктивные схемы здания – с несущими стенами и каркасную. В зданиях с несущими стенами

нагрузку от перекрытий и крыши воспринимают стены. В каркасных зданиях вся нагрузка передается на каркас, то есть на систему связанных между собой вертикальных опор – колонн и горизонтальных балок, ригелей или прогонов, на которые укладывают плиты перекрытия и покрытия.

Крыши состоят из несущих и ограждающих частей. Несущая часть представляет собой конструктивные элементы, воспринимающие все нагрузки. Это стропила, различного вида фермы и железобетонные панели. Ограждающей частью крыши являются верхний водонепроницаемый слой - кровля и основание под нее. Крыши бывают чердачными (скатные) и бесчердачными. В чердачных крышах для освещения и проветривания чердачного пространства устраивают слуховые окна. В бесчердачных крышах соединяются функции крыши и перекрытия. Такие крыши называют совмещенными или бесчердачными покрытиями.

Карниз - горизонтальный профилированный выступ стены, служит для

61

отвода от поверхностей стен атмосферных осадков. Величина, на которую карниз выступает за поверхностью стены, называется выносом карниза. Карнизы выполняют из материала стен или из сборных блоков заводского изготовления. Карниз, расположенный по верху стены, называют главным или венчающим. Наружная стена может иметь промежуточный карниз.

Парапет - часть стены, расположенная выше карниза и заменяющая ограждение. Парапет улучшает архитектурное решение здания (скрывает дымовые трубы, слуховые окна и т.д.).

Пандус (рис. 4) - гладкий наклонный въезд или вход в здание или помещение. Пропускная способность пандуса намного больше, чем у лестницы. Уклон пандусов небольшой от 5 до 12 %.

5.3.Архитектурно-строительные чертежи

Всостав комплекта чертежей марки АР – « Архитектурные решения» (ГОСТ 21.501-80) или комплекты чертежей марки АС – « Архитектурностроительные решения» (с включением конструктивных узлов) входят:

1) чертежи подземных конструкций здания (каналов, тоннелей, приямков для прокладки трубопроводов, электрических сетей);

2) планы, разрезы и фасады здания, их фрагменты и узлы, на которых показывают объемно-планировочное и общее конструктивное решения;

3) план кровли;

4) план полов; 5) схемы расположения перегородок, а также схемы заполнения оконных

проемов.

5.4. Планы и фасады зданий

Строительные чертежи зданий и инженерных сооружений составляют по общим правилам прямоугольного проецирования на основные плоскости проекций.

Изображения зданий на строительных чертежах имеют свои названия. Виды здания спереди, сзади, справа и слева называют фасадами. Вид здания сверху называют планом крыши.

5.4.1. План здания

Планом здания называют изображение здания, мысленно рассеченного горизонтальной плоскостью на определенном уровне и спроецированного на горизонтальную плоскость проекций, при этом другая часть здания (между гла-

62

зом наблюдателя и секущей плоскостью) предполагается удаленной. Эту плоскость следует располагать на одной трети высоты изображаемого этажа или на уровне середины высоты оконных проемов. На чертеже плана здания (рис. 5) показывают то, что получается в секущей плоскости и что расположено под ней. Таким образом, план здания является его горизонтальным разрезом.

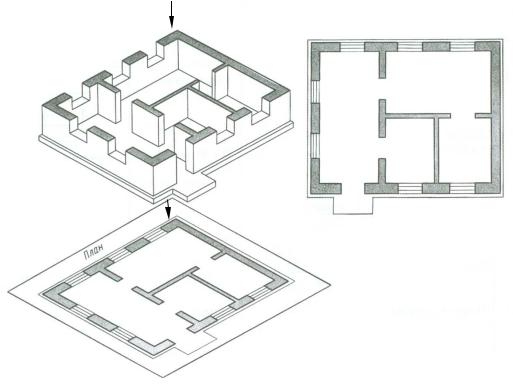

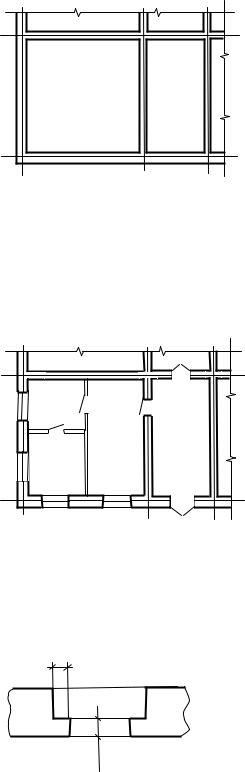

Рис. 5. Чертеж плана здания

Чертежи планов этажей выполняют в масштабах 1: 50, 1: 100, 1: 200, 1: 400, 1: 500. Масштаб изображения следует принимать минимальным, в зависимости от сложности чертежа, но обеспечивающим четкость копий при современных способах размножения чертежей. На строительных чертежах, как правило, масштаб не проставляют. В учебном процессе вычерчивается план здания в масштабе 1: 100.

План здания дает представление о его конфигурации и размерах, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, капитальных стен, колонн, лестниц, перегородок, встроенных шкафов. На план наносят контуры элементов здания (стены, простенки, столбы, перегородки и т.д.), попавшие в секущую плоскость и расположенные ниже или выше секущей плоскости. На планах здания обычно показывают санитарно-техническое оборудование (ванны, унитазы, раковины и т.д.). Если в здании применяют печное отопление, то на плане указывают расположение печей, а также дымовых и вентиляционных каналов. Вентиляционные каналы изображают и на планах зданий с центральным отоплением.

63
