кладываемые монтажные проемы.
В зданиях промышленного типа при большой протяженности фасада с ритмичным расположением окон допускается рисунок оконных переплетов показывать только в крайних двух-трех проемах с обоих концов здания; на продольных видах фонарей - также только по концам, в гражданских - во всех оконных проемах. Степень детализации при вычерчивании фасадов гражданских и промышленных зданий зависит от масштаба. Рисунок оконных переплетов, тип дверей и ворот показывают только на фасадах, выполненных в масштабе 1:100 и крупнее, при более мелких масштабах вычерчивают только контуры створок и проемов.
Если на фасаде имеются сложные участки, то их изображают отдельно в более крупном масштабе, то есть выполняется фрагмент фасада.
Законченный чертеж оформляют следующими данными. На чертежах фасадов зданий справа и слева проставляют высотные отметки уровня земли, цоколя, низа и верха проемов, карниза и верха кровли. Полочку отметки желательно развернуть в сторону от изображения.
На чертеже фасада также указывают и наносят отметки и размеры, а также привязку проемов и отверстий, не указанных на планах и разрезах. Кроме того, на чертеже фасада указывают вид отделки участков стен, отличающихся от остальных (преобладающих); наружные пожарные и эвакуационные лестницы, примыкающие галереи. В крупноблочных и панельных зданиях показывают разрезку стен на блоки и панели.
Размеры на чертежах фасадов, как правило, не проставляют, за исключением размеров привязки элементов, не выявленных на планах, разрезах и фрагментах.
На рабочих чертежах фасадов зданий, как правило, показывают только крайние координационные оси и размер между ними не проставляют. Но проставляют оси у деформационных швов, в местах уступов в плане и перепадов высот здания. В промышленных зданиях координационные оси наносят еще у одной из сторон каждого проема ворот.
Чертеж фасада, являющийся одной из проекций здания, строится на основании чертежа плана. Все предварительные построения выполняют тонкими линиями.
Предлагается следующий порядок построения чертежа фасада здания
(рис. 12).
1.Провести горизонтальную прямую линию земли (а). Эта линия служит основанием на котором строят фасад здания.
2.Провести вторую горизонтальную линию на расстоянии 1,5 мм от первой – линию отмостки, если такая имеется (б).
3.Провести тонкими линиями горизонтальные контуры цоколя, низа и верха проемов (оконных и дверных), карниза, конька и других элементов здания (в).
4.Провести вертикальные линии координационных осей и стен. Вычер-
71
тить оконные и дверные проемы, балконы, плиты козырьков над входами и другие архитектурные элементы фасада (г).
5.Вычертить оконные переплеты, двери, ограждения балконов, вентиляционные и дымовые трубы на крыше (д).
6.Нанести кружки и марки координационных осей, выносные линии и знаки высотных отметок; проставить высотные отметки, а, если необходимо, то
иразмерные линии (е).
7.Выполнить все требуемые надписи.
а) |
б) |
-1,000 |
-0,310 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
в)
-0,310
д) |
е) |
г) |
-0,310 |

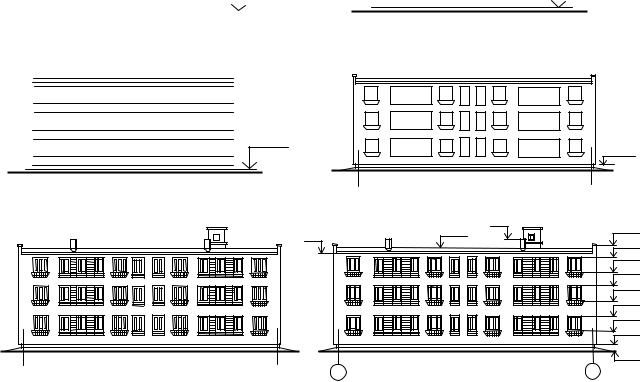

Рис. 12. Последовательность выполнения чертежа фасада здания
Условные отметки уровней (высоты, глубины) на планах и фасадах показывают расстояние по высоте от уровня чистого пола 1 этажа до уровня поверхности различных элементов здания.
За нулевую отметку в жилых зданиях принимают уровень чистого пола первого этажа жилого помещения.
Чистый пол – пол, подготовленный к эксплуатации. В строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками. Десятичные знаки отделяются от целого числа запятой. Нулевая отметка указыва-
ется без знака (0,000). Отметка выше нулевой со знаком плюс (+1,200), ниже нулевой – со знаком минус (- 1,700).
На фасадах эти отметки помещают на выносных линиях или линиях кон-
72
тура. На планах размерное число отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией (рис. 13).
Знак отметки уровня представляет собой стрелку в виде прямого угла с полочкой (рис. 14). Прямой угол вершиной опирается на выносную линию.
- 0,550 |
|
0,000 |
|
+ 3,000 |
|
|
|
|
|
Рис. 13. Обозначение размерного числа отметки
|
45 ° |
|
|
4 |
h |
45° |
2- |
|
|
|
|
|
3 - 5 |
|

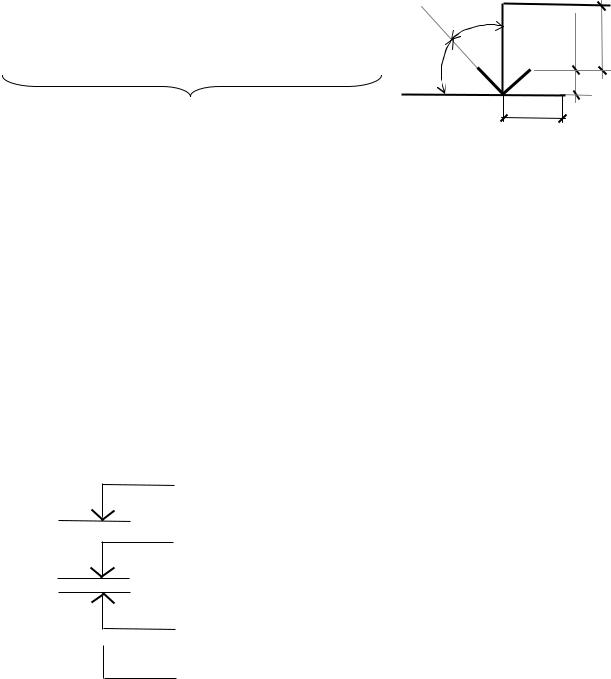

Рис. 14. Знак отметки уровня
Стороны этого угла - короткие, имеют длину 2…4 мм, проведены сплошными основными линиями под углом 45° к выносной линии уровня. Линии выноски, вертикальную и горизонтальную (полочку) обводят сплошной тонкой линией.
Размер h рекомендуется принимать от 2 до 8 мм, в зависимости от размеров чертежа. Длина полочки может быть принята следующей: для шрифта высотой 3,5 мм: а) при четырех цифрах – 12 мм; б) при пяти цифрах – 15 мм. При необходимости длину полочки и размер h можно увеличить. Когда около одного изображения располагаются друг над другом несколько знаков – уровней, рекомендуется вертикальные линии отметки размещать на одной вертикальной прямой, а длину горизонтальной полочки делать одинаковой (рис. 15).
Знак отметки может сопровождаться следующими поясняющими надписями, например, «Ур. ч. п.» - уровень чистого пола; «Ур. з.» - уровень земли.
+3,000
0,000
Ур.ч. п.
-1,200
Ур.з. -5,000
Рис. 15. Пример расположения знака отметки уровня
Размеры оконных и дверных проемов проставляют на выносных линиях уровней соответствующих элементов.
Видимые контуры на чертежах фасадов выполняют сплошной тонкой линией толщиной 0,4 - 0,5 мм; линию контура земли допускается проводить утолщенной линией, выходящей за пределы фасада примерно на 30 мм. Толщина линий обводки фасада представлена в табл. 5.1 п. 5.4.2.
Для изображения фасада может применяться и другой порядок построе-
ния.
Примерный вид законченного чертежа выполнения фасада здания представлен на рис. 16.
73
|
Фасад 1 - 7 |
|
|
+9,500 |
+9,050 |
+8,210 |
+8,700 |
|
|
+7,780 |
|
|
|
|
|
|
+6,330 |
|
|
+4,980 |
|
|
+3,530 |
|
|
+2,180 |
|
|
+0,730 |
|
|
-0,310 |
|
|
-1,000 |
|
|
Ур.з. |
|
1 |
7 |
|

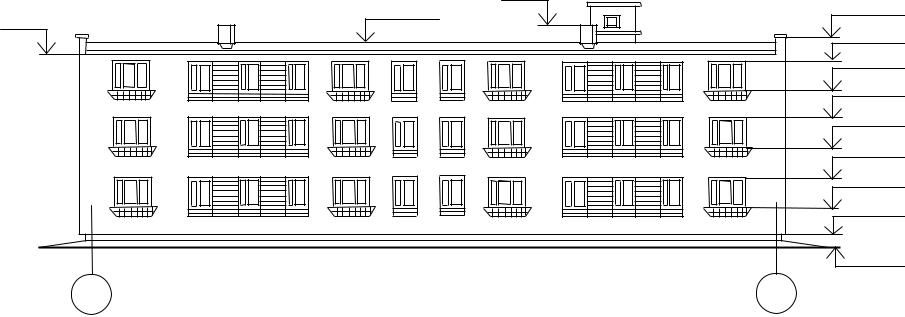

Рис. 16. Пример выполнения фасада здания |
|
74
РАЗДЕЛ 6
ПРОЕКЦИИ С ЧИСЛОВЫМИ ОТМЕТКАМИ
Проекции с числовыми отметками применяются тогда, когда протяженность по горизонтали превышает в десятки раз размеры по вертикали. Поэтому метод проекций с числовыми отметками находит широкое применение при изображении земной (топографической) поверхности и при проектировании различных земляных сооружений (автодороги, строительные площадки).
6.1.Проекции точки и прямой линии
6.1.1.Проекции точки
Вметоде проекций с числовыми отметками применяется ортогональное проецирование на одну горизонтальную плоскость проекций π1, называемую
обычно плоскостью нулевого уровня (рис. 1, а).
Чтобы по проекциям точек судить о положении этих точек в пространстве, рядом с проекцией каждой точки проставляется цифра — отметка, указывающая расстояние в метрах от точки до плоскости нулевого уровня, то есть координата Z. Таким образом числовые отметки компенсируют отсутствие фронтальной проекции.
Точки, расположенные над плоскостью нулевого уровня, имеют положительные отметки (точка А), а точки, расположенные ниже плоскости π1, имеют отрицательные отметки (точка В). Точки, лежащие в плоскости уровня, имеют нулевую отметку (точка С). Чертеж проекций точек на плоскости в масштабе называется планом (рис. 1, б). На плане масштаб указывается обязательно.
Следует иметь в виду, что проекции точек могут не иметь буквенных обозначений. В этом случае рядом с проекциями точек проставляются только их отметки.
а) |
А |
|
|
б) |
ХА |
|
|
|
ХА |
|
|
||
Х |
|
О |
Х |
О |
||
|
|
|||||
|
|
|
|
YА |
|
|
|
А4 |
В (-5) |
С≡С0 |
|
|
|
|
π1 |
|
|
|
|
YА |
|
|
|
|
|
А4 В (-5) |
|
|
|
|
|
|
|
|
|
|
|
|
Y |
С≡С0 |
|
|
|
В |
|
|
|
|
|
|
|
|
1 0 |
2 4 6 м Y |
|
Рис. 1. Пример чертежа плоскости нулевого уровня (а) и плана (б)
