ниями разной толщины. Более толстой линией обводят контуры участков стен, попавших в секущую плоскость. Контуры участков стен не попавших в плоскость сечения, обводят тонкой линией. Толщину вспомогательных линий: рам-
ка листов, основные надписи принимают 0,8 мм.
При выборе толщины линий обводки следует учесть, что ненесущие конструкции, в частности, контуры перегородок допускается обводить линиями меньшей толщины, чем несущие (капитальные) стены.
Таблица 5.1 Толщина линий обводки для чертежей планов, разрезов и фасадов, мм
Наименование |
|
Для масштаба 1:100 |
|
|
|
ПЛАНЫ И РАЗРЕЗЫ |
|
|
|
|
|
Линия земли |
|
0,7 - 0,8 |
|
|
|
Каменные элементы, попадающие в |
|
0,6 - 0,7 |
сечение |
|
|
|
|
|
Контуры других элементов |
|
0,3 - 0,4 |
Оборудование |
|
0,2 - 0,3 |
|
|
|
ФАСАДЫ |
|
|
Линия земли |
|
0,8 |
|
|
|
Контуры зданий |
|
0,4 - 0,5 |
|
|
|
Линии проемов, ворот, дверей, окон |
|
0,25 |
|
|
|
5)Вычерчивают условные обозначения лестниц, санитарно-технического

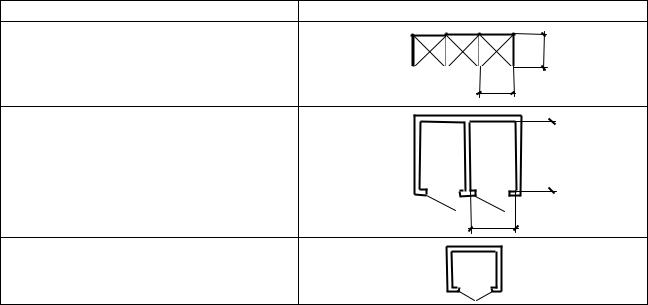

ипрочего оборудования. Условное изображение кабин и шкафов представлено в табл. 5.2.
Таблица 5.2
Условное изображение кабин и шкафов
Наименование
Кабины душевые в плане
Кабины уборных в плане
Шкаф, встроенный в плане
900 |
900
1200
900
66

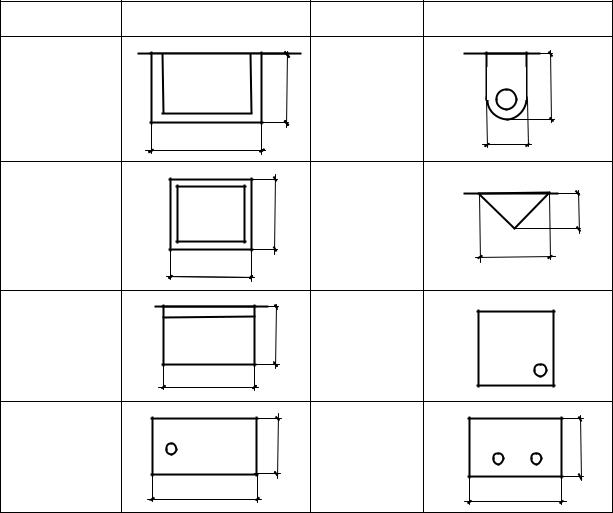

Санитарно-техническое оборудование вычерчивают на плане здания в том же масштабе, что и план здания. В таблице 5.3 приведены обозначения и размеры наиболее часто встречающегося санитарно-технического оборудования, кухонной плиты.
Таблица 5.3 Обозначения и размеры наиболее часто встречающегося санитарно-
технического оборудования
Оборудование |
Обозначение на планах |
Оборудование |
Обозначение на планах |
Раковина |
400 |
Унитаз |
460-670 |
|
|
||
|
500 |
|
360 |
|
|
|
|
Мойка |
-500600 |
Писсуар |
290 |
|
|
||
кухонная |
|
настенный |
|
на одно |
|
|
360 |
отделение |
|
|
|
500-600 |
|
|
|
|
|
|
|
Умывальник |
-500 |
Поддон |
|
420 |
|
||
на одно |
душевой |
|
|
отделение |
500600 |
|
|
|
|
|
|
|
700-750 |
Плита |
400-600 |
Ванна |
кухонная |
||
обыкновенная |
газовая |
||
|
15001600 |
|
500- 520-800 |
6) Наносят выносные, размерные линии, маркировочные кружки, проставляют необходимые размеры и марки осей.
На строительных чертежах размеры наносят с учетом требований системы проектной документации для строительства.
Размеры в мм на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в примечании к чертежам. Размерные линии на строительных чертежах ограничивают засечками (рис. 10) – короткими штрихами длиной 2 - 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной ос-
67
новной линии, принятой на данном чертеже. Размерные линии должны выступать за крайние выносные линии на 1...3 мм. Размерное число располагают над размерной линией примерно на расстоянии от 0,8 до 1 мм. Выносная линия может выступать за размерную на 1…5 мм. При недостатке места над размерной линией допускается нанесение размерного числа под размерной линией и на ее продолжении или на полке линии – выноски.
1…3
45°
1200
1…5
2...4
0,8…1
30 |
100 |
50 |
30
Рис. 10. Обозначение и варианты нанесения засечек
Вне контура плана наносят три линии (цепочки размеров).
Первую размерную линию следует располагать не ближе 10 мм от контура чертежа. Однако в связи с тем, что перед первой размерной линией за габаритом плана часто размещают марки различных элементов здания, это расстояние увеличивают до 14 - 21 мм и более. И на этой линии наносят, считая от контура плана, размеры, указывающие ширину оконных и дверных проемов, простенков и выступающих частей здания, с привязкой их к координационным осям.
Последующие размерные линии располагают на расстоянии минимум 7 мм друг от друга. Внешние размеры плана чаще всего наносят в виде трех и более размерных линий (цепочек). Вторая размерная линия заключает в себе размер между осями капитальных стен и колонн.
Третья размерная линия, отстоящая от второй также на 7 мм, содержит размеры между координационными осями крайних наружных стен.
Маркировочные кружки координационных осей располагают на расстоя-
нии 4 мм от последней размерной линии. Цифры и буквы марок осей следует писать более крупным шрифтом, чем размерные. То есть если высота размерных цифр 3,5 мм, то размер цифр или букв внутри маркировочного кружка должен быть 5 мм. Вертикальные оси обозначают слева направо арабскими цифрами, горизонтальные оси – снизу вверх русскими заглавными буквами в алфавитном порядке. Правила маркировки осей смотри выше.
При одинаковом расположении проемов на двух противоположных фасадах здания допускается наносить размеры только на левой и нижней сторонах плана. Во всех других случаях размеры ставятся со всех сторон плана.
Внутри плана наносят продольные и поперечные размерные цепочки. Эти линии проводят на расстоянии не менее 10 мм от стены или перегородки. На внутренних размерных линиях проставляют внутренние размеры помещений
68
(их ширину и глубину, толщину стен, перегородок, привязку внутренних стен к координационным осям, перегородок к внутренним и наружным стенам или к координационным осям). Указывают привязку наружной плоскости стены к координационным осям. Размеры дверных проемов в перегородках на плане не показывают.
Размерные и выносные линии вычерчивают толщиной 0,3…0,4 мм. Сечение стен, выполняемых из материала, являющегося для здания ос-
новным, не заштриховывают.
7) Выполняют необходимые надписи.
На чертежах планов гражданских зданий может быть указано наименование помещений. Над чертежом плана делают надпись. В надписи можно писать наименование этажей по типу «План 1 этажа». Для многоэтажных зданий чертежи планов составляют отдельно для каждого этажа. Если ряд этажей имеет одинаковую планировку, то вычерчивают план одного из них, а в надписи указывают все этажи, имеющие подобную планировку. Например, «План 2 и 3 этажей». Если здание одноэтажное, то этаж не указывают. Надпись не подчеркивают. Над чертежом плана надпись не делают, если других изображений кроме плана на листе нет.
8) Обозначают секущие плоскости разрезов, указывают площади помещений. Вариант выполнения фрагмента плана здания представлен на рис. 11.
Б |
600 |
|
|
12000 |
1500 |
6000 |
1800 |
1500 |
|
А |
910 |
|
190 |
|
190 |
0,000 |
|
|
2500 |
|
|
|
100 |
|
|
|
|
|
|
|
310 |
200 |
3010 |
2710 |
100 |
2710 280 |
100 |
2800 |
100 |
280 |
|
|
200 |
8,16 |
|
15,20 |
|
-0,750 |
|
|
|
|
|
|
|
|
|
|
310 |
|
|
|
|
|
|
910 |
1500 |
1800 |
1500 |
600 |
750 |
150 |
750 |
|
6000 |
|
|
|
3000 |
||
|
|
|
|
|
15000 |
|
|
1 |
|
|
|
2 |
|
|
3 |

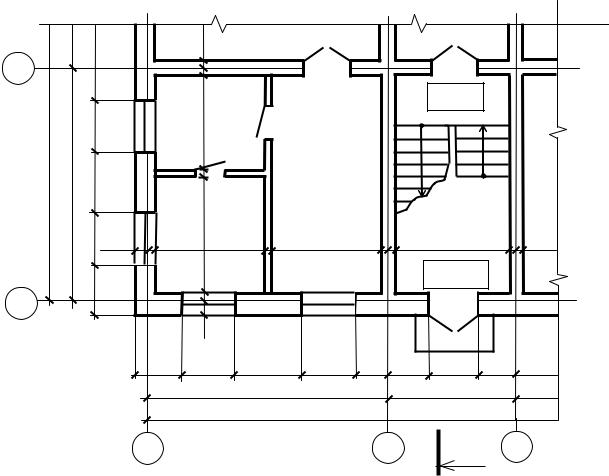

Рис. 11. Фрагмент выполнения плана здания 1
69
На планах наносят также горизонтальные следы мнимых плоскостей разреза, по которым затем строят изображения разрезов здания. Эти следы представляют собой толстые разомкнутые штрихи (толщиной 1 мм) со стрелками. В случае необходимости мнимую плоскость разреза можно изобразить утолщенной штрихпунктирной линией. Направление стрелок, то есть направление взгляда рекомендуется принимать снизу вверх или справа налево. Однако при необходимости можно выбрать и другое направление. Толстые штрихи со стрелками не должны проходить через контур плана или подходить к нему вплотную. В зависимости от положения размерных цепочек и загруженности чертежа штрихи можно располагать у контура плана или за крайней размерной цепочкой.
Секущие плоскости разрезов обозначают буквами русского алфавита или цифрами. Цифры или буквы у линий сечения должны быть на один размер больше, чем цифры размерных чисел на чертеже.
На плане указывают площадь отдельных помещений в квадратных метрах с двумя десятичными знаками после запятой и с подчеркиванием внизу основной толстой линией.
5.4.3. Чертежи фасадов
На строительных чертежах вместо вида спереди изображение называется
фасадом.
Фасады – ортогональные проекции здания на вертикальную плоскость - наружная сторона здания. Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов. Различают
главный фасад, дворовый и боковые (торцовые) фасады.
Главным фасадом называется вид здания со стороны улицы или площади. Определение других фасадов вытекает из их наименования. В проектах зданий сложной архитектуры обычно вычерчивают фасады всех их сторон. На одинаковые фасады зданий делают один чертеж.
Чертежи фасадов именуют по крайним координационным осям, например «Фасад 1 - 4», «Фасад А - И».
Масштаб фасада должен быть минимальным, но достаточным для показа рельефа стены, проемов, отверстий в стенах.
На фасаде показывают расположение окон, дверей, наличников и т.д. В крупноблочных и панельных зданиях показывают разрезку стен на блоки и панели. В гражданских зданиях во всех оконных проемах показывают рисунок оконных переплетов.
На чертежах фасадов также желательно указывать деформационные швы, пожарные лестницы, трубы наружного водостока, пандусы у ворот, жалюзийные решетки, в том числе установленные вместо оконных переплетов и т.д. Штриховкой выделяют участки стен, выполняемые из материала, отличающегося от материала всего здания. Штриховыми линиями показывают за-
