Материал: Компьютерное проектирование авиационных конструкций и технологий в среде «Компас-3Д». Лосев Н.В., Некравцев Е.Н

УДК 681.3

Лосев Н.В. Компьютерное проектирование авиационных конструкций и технологий в среде «Компас-3Д»: Учеб. пособие: / Н.В. Лосев, Е.Н.Некравцев, И.В.Черноусов. Воронеж:

ВГТУ, 2002. 102 с.

Пособие предназначено для студентов специальности «Самолето- и вертолетостроение» всех форм обучения, использующих в процессе изучения общетехнических и специальных дисциплин систему автоматизированного проектирования «Компас-3Д». Кроме того, оно может применяться в качестве конспекта лекций при изучении первой части курса «Системы автоматизированного проектирования», а также может быть полезным для инженерно-технических работников, желающих ознакомиться с методами проектирования конструкций и технологий в среде «Компас-3Д».

Для изучения материала, изложенного в пособии, необходимо знание персональных компьютеров семейства IBM PC и операционной системы Windows в объеме курса “Информатика” для студентов специальности “Самолетостроение”.

Учебное пособие подготовлено на магнитном носителе в текстовом редакторе Word 97 и содержится в файле KOMPAS.ZIP.

Табл. 5. Ил. 50. Библиогр.: 7 назв.

Рецензенты: кафедра математического моделирования информационных технологических систем ВГТА; д-р. техн. наук В.В.Шитов.

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

Лосев Н.В., Некравцев Е.Н., Черноусов И.В., 2002.

Оформление. Воронежский государственный технический университет, 2002.

1.Введение

Вданном учебном пособии рассматривается работа с отечественной программой автоматизации проектноконструкторских работ КОМПАС версии 5.10.

Внастоящее время система КОМПАС состоит из двух основных подсистем – чертежно-конструкторского редактора КОМПАС-ГРАФИК и редактора трехмерных моделей КОМПАС-3D.

Подсистема КОМПАС-ГРАФИК предназначена для автоматизации проектно-конструкторских работ в различных отраслях деятельности. В том числе она может успешно использоваться в самолетостроении, которое всегда отличалось высокими требованиями к качеству проработки и исполнения чертежной и текстовой документации. Функционирование этой подсистемы возможно без других модулей (например, без 3D-модуля).

Подсистема КОМПАС-3D предназначена для создания трехмерных моделей деталей, узлов и сборочных единиц. При установке этого модуля в компьютер, он автоматически включает и двумерную графику, то есть все возможности КОМПАС-ГРАФИК.

Для упрощения процесса обучения работе в среде КОМПАС он содержит подборку типовых заданий. Все задания собраны в папке “TRENER”. Решения соответствующих задач описаны в руководстве пользователя, входящем в комплект поставки системы. Прямых ссылок на типовые задания системы КОМПАС данное учебное пособие не предусматривает, но использование их возможно.

2. Общие сведения о системе КОМПАС

2.1. Требования к аппаратным средствам

2.2. Требования к операционной системе

КОМПАС предназначен для работы под управлением любой версии WINDOWS, но русскоязычной или, в крайнем случае, корректно русифицированной.

2.3. Запуск системы

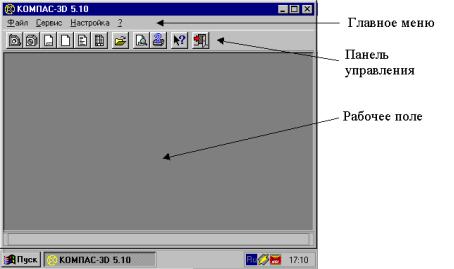

Запуск – обычный для WINDOWS: двойным щелчком по ярлыку программы на рабочем столе или через меню кнопки “Пуск”. Загрузка программы завершается появлением главного окна (рис. 2.1).

Рис. 2.1. Общий вид главного окна программы КОМПАС.

Главное окно содержит в первой сверху строке заголовок программы и обычные кнопки управления окном, во второй строке – главное меню системы. Устройство и использование этого меню – обычное для WINDOWS. Единственное отличие от других программ состоит в том, что это меню содержит не все команды системы. Часть команд доступна только из специальных кнопочных панелей.

При работе в среде КОМПАС-ГРАФИК панель управления программы не содержит (в отличие от КОМПАС3D) команд работы с трехмерными объектами и имеет вид
