9При температурах свыше плюс 90оС (сушильная камера) необходимо снять электронныеблоки.

10Разъем электронного блока управления отсоединять только при выключенном положении замка выключения стартера иприборов.

11Обслуживаниеиремонтэлектронныхсистемпроизводить настанциитехнического обслуживания.

12Проведениеэлектросварочныхработдопускаетсяприследующихусловиях:

–отсоединитьпроводаот АКБисоединить ихвместе;

–сварка должна проводиться только постоянным током при строгом соблюдении полярности;

–главный выключатель АКБ должен быть включен (т.е. его контакты должны бытьзамкнуты);

–заземлениеэлектросварочного устройства должнобыть выполненокак можно ближе к местусварки на надежно токопроводящем месте;

–не размещать кабель сварочного устройства параллельно с электрическими проводами автомобиля;

–подлежащиесваркеэлементыдолжныиметьнадежную электрическуюсвязьс минусовым электродом сварочного устройства.

4.3.3Работасистемы

В основном режиме работы система обеспечивает оптимальное управление подачей топлива во время пуска двигателя ив процессе движения автомобиля. В кабинеавтомобиля (поз. 2, рисунок18) на специальном кронштейнерасположен электронный блок, который обрабатывает сигналы от основных (частоты вращения, положения рейки топливного насоса высокого давления, положения педали подачитоплива)идополнительных(температуры,давлениянаддува ит.д.)датчиковивыключателейсистемы(см.схемуна рисунке23),принимаетсигналоскоростиавтомобиля, управляет исполнительным механизмом топливногонасоса высокогодавления иконтрольнымилампами(поз. 4,рисунок18),а такжеосуществляет диагностику системы и двигателя. Все неисправности системы хранятся в энергонезависимойпамятиблокаЭСУиопределяютсяспомощьюдиагностическогооборудования. Информацияонеисправностяхможет бытьвыведенатак жев видеблинк-кодов(мигающих кодов)контрольнойлампы.

Во время движения автомобиля возможно уменьшение скорости движения за счётвключениямоторноготормоза. Выключательмоторноготормозарасположен наполукабиныслевойсторонысиденияводителя.Нажатиемвыключателямоторноготормоза достигается замедлениеавтомобиля в течениевсегопериода удержаниявыключателя.

Кромеосновного режима, система обеспечивает дополнительные функции: 1Ограничениемаксимальнойскоростидвижения–электронныйблокЭСУана-

3 6

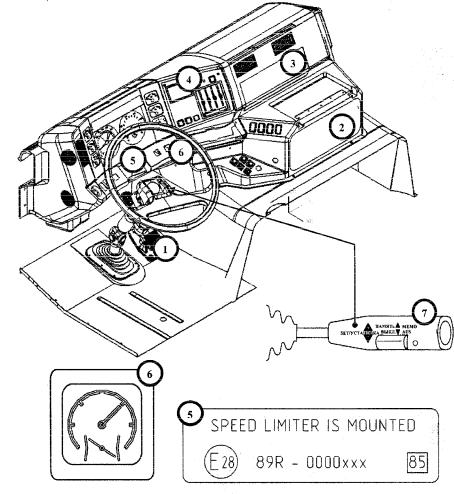

1 — педаль управления двигателем с подпедальным датчиком; 2 — местонахождение электронного блока управления; 3 — местонахождение панели реле и предохранителей (см. рисунок 7); 4 — блок контрольных ламп (см. рисунок 8); 5 — табличка ограничения скорости; 6 — выключатель режима промежуточного ограничения скорости (только для автомобилей, оборудованных системой круиз-контроль); 7 — подрулевой переключатель (только для атомобилей, оборудованных системой круиз-контроль).

Рисунок 18 — Установка электрооборудования ЭСУ двигателя в кабине

3 7

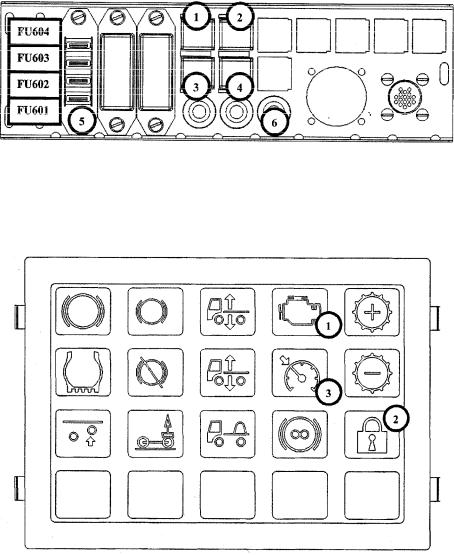

1 — реле питания системы электронного управления двигателем; 2 — реле включения стартера; 3 — реле аварийного глушения двигателя; 4 — реле моторного тормоза; 5 — блок предохранителей системы электронного управления двигателем (назначение предохранителей FU601...FU604 -см. схемаэлектрическая принципиальная);6 —кнопка диагностики системы электронного управления двигателем.

Рисунок 19 — Панель реле и предохранителей

1 — контрольная лампа диагностики системы электронного управления двигателем; 2 — контрольная лампа включения заслонки аварийного останова; 3 — контрольная лампа включения режима круиз-контроль (только для автомобилей, оборудованных системой круиз-контроль).

Рисунок 20 — Расположение контрольных ламп в блоке контрольных ламп

3 8

лизирует текущую скорость автомобиля и не допускает её превышения выше

88+2км/ч.

2Ограничениемаксимальных оборотовдвигателя–электронныйблокЭСУиз- меряетобороты двигателяинедопускает ихпревышениявыше2000об/мин.

3 Ускоренный прогрев холодного двигателя при запуске – при температуре окружающеговоздуханижеминус10 °С,послезапускадвигателяЭСУавтоматически устанавливает обороты 1000 об/мин и уменьшает их до оборотов холостого ходапомерепрогревадвигателядоплюс40°С.

4Аварийноеглушениедвигателя:

–припревышениимаксимальнойчастотывращенияколенчатоговалаЭСУвклю- чает механизм автоматического останова двигателя – клапан аварийного глушения при помощи заслонки перекрывает впускной патрубок (поз. 9 рисунок 21) . Присрабатываниизаслонкивключаетсясигнальнаялампа«ЗАБЛОКИРОВАНО» (поз.2,рисунок20).

4.3.4Особенностипускаиэксплуатациидвигателей,оснащенныхЭСУ-1А

Дляпуска двигателянеобходимо:

—внешним осмотром убедиться в комплектности автомобиля, наличии топлива,охлаждающейжидкостиит.д.;

—включитьглавныйвыключательаккумуляторныхбатарей;

—установить нейтральную передачув коробке передач;

—повернуть ключ замка-выключателя стартера иприборов в положение«I» (включено).

Напанелиприборов вмоментповоротаключа замка-выключателястартераи прибороввположение«I»(включено)должнакратковременнозагоретьсяичерез 2-3сек. (вслучаеотсутствиянеисправностей) погаснутьконтрольнаялампа1(рисунок20).

Дляуспешногопускадвигателявоздушнаязаслонкавпускногопатрубкадолжна бытьоткрыта (контрольная лампа2 на рисунке5недолжна гореть).Впротивном случаенеобходимоподнять кабинуивручнуюоткрыть заслонкуаварийного глушения (останова) двигателя,отодвинув рычаг 10 (рисунок21) ручногоуправлениязаслонкойвпереддоупора.Приэтомдолженраздатьсяхарактерныйщелчок

идолжна погаснутьконтрольнаялампа2 (рисунок20).

КАТЕГОРИЧЕСКИЗАПРЕЩАЕТСЯпускдвигателядотого,какпогаснетконтрольная лампа 1 (рисунок20). В противном случае может произойтисрабатывание аварийнойсистемыглушения(останова)двигателяизагораниеконтрольнойлампы2.

Припускедвигателяпедальподачитопливаненажимать.

Если после поворота ключа замка включения стартера и приборов в положе- ние«I»(«включено»)контрольнаялампа1непогаслачерез(2-3)сек. илипогасла и загорелась вновь, это означает, что в системе имеется неисправность, причину

3 9

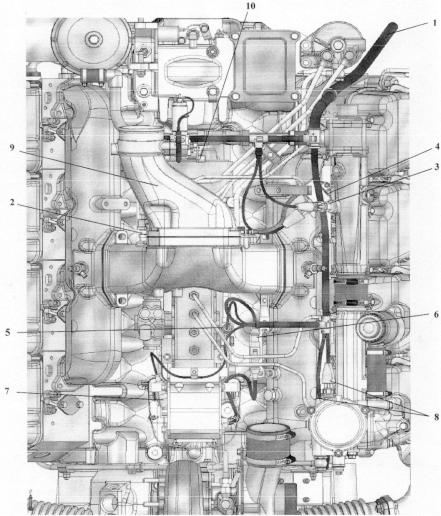

1 — жгут ЭСУ по двигателю; 2 — датчик температуры наддувочноговоздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик давления наддувочного воздуха; 5 — датчик температуры топлива; 6 и 7 — разъем и датчик положения исполнительного механизма ТНВД; 8 — разъемы датчиков скорости коленчатого вала; 9 — патрубок впускной с заслонкой аварийного останова; 10 — рычаг ручного управления заслонкой аварийного останова.

Рисунок 21 — Двигатель ЯМЗ-6581.10 (Вид сверху)
