Материал: Методические указания к выполнению лабораторно-практических и курсовых работ по дисциплине «Технология машиностроения». Сухачев Г.А., Коденцев С.Н

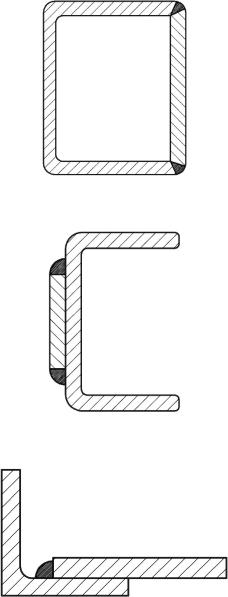

Рис. 3.3. Коробчатая балка

Рис. 3.4. Деталь с накладкой

Рис. 3.5. Сварка угольника с полкой

14

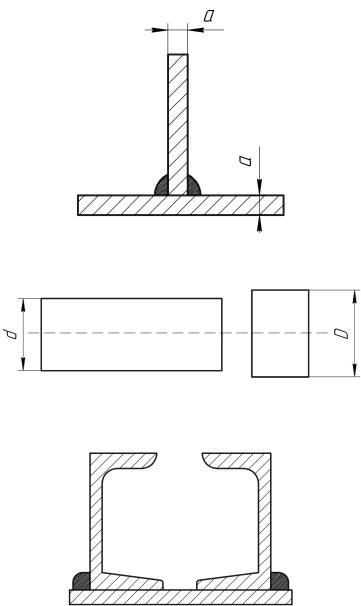

Рис. 3.6. Тавр сварной

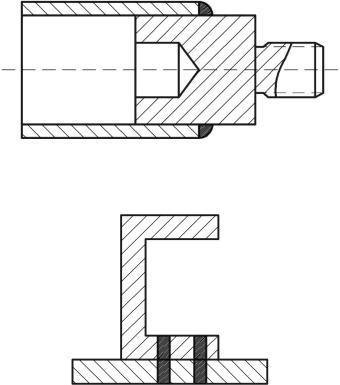

Рис. 3.7. Сварка стержня и муфты встык

Рис. 3.8. Сварка балки

15

Рис. 3.9. Деталь тяги

Рис. 3.10. Соединение точечной сваркой полки с коробкой

Практическая часть. Работа выполняется с помощью графических редакторов и прикладных программ типа КОМПАС. Провести качественную оценку технологичности конструкции, по рисункам из общей части, указанным преподавателем. Дать конкретные предложений (в виде рисунков с пояснениями) по изменению конструкции или смене метода обработки. Обосновать целесообразность и возможность использования прогрессивных технологий, том числе комбинированных методов обработки.

16

Пример

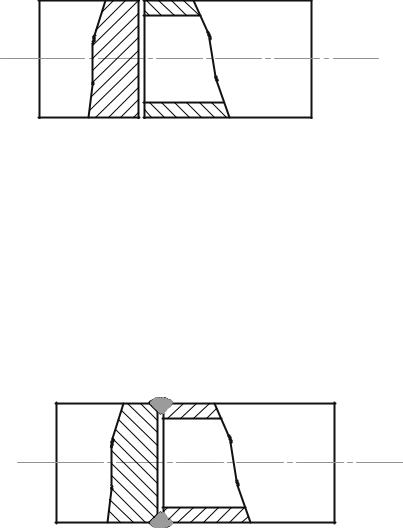

Рис. 3.11. Сварка трубы со стержнем встык

Сварку трубы со стержнем встык можно осуществить трением, вращая стержень и трубу в противоположные стороны. Сварка происходит на молекулярном уровне. Этот способ применим в случае, когда толщина стенки трубы более 5 мм.

Второй вариант сварки трубы со стержнем встык – полуавтоматическая или автоматическая сварка с предварительным разделением кромок (рис. 2).

Третий вариант – применение электроннолучевой сварки. Применение этого способа значительно увеличивает стоимость процесса сварка в единичном производстве.

Рис. 3.12. Сварка трубы со стержнем встык с предварительным разделением кромок

17

Лабораторно-практическая работа № 4 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКАЯ ОТРАБОТКА КОНСТРУКЦИЙ ТИПОВЫХ МЕХАНИЧЕСКИ ОБРАБОТАННЫХ ЗАГОТОВОК НА ТЕХНОЛОГИЧНОСТЬ

Цель работы: Изучение основных понятий технологичности конструкции заготовок, обработанных на станках. Изучение методики отработки на технологичность конструкции изделий такого типа и дать конкретные предложения по ее повышению.

Общая часть. Типовые заготовки, представленные на (рис. 4.1-4.10), обладают определенной нетехнологичностью конструкции.

Рис. 4.1. Деталь фланец

18
