Материал: Методические указания к выполнению лабораторных работ по дисциплинам «Геометрическое моделирование в САПР». Короткевич С.И., Литвиненко Ю.В

5.1.5 Многоугольник

Команда Polygon – формирование правильного многоугольника.

Ключи команды Polyline

– Edge – задание одной стороны. После запроса необходимо ввести координаты первой и второй точки стороны;

– Inscribed in circle – формирование вписанного многоугольника;

– Circumscribed about circle – формирование описанного многоугольника.

5.2 Построение криволинейных объектов.

5.2.1 Сплайн.

Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек.

Команда Spline – формирование сплайнов.

5.2.2 Окружность.

Команда Circle – формирование окружности.

Ключи команды Circle

– 3P – строить окружность по трем точкам, лежащим на окружности;

– 2Р – строить окружность по двум точкам, лежащим на диаметре;

– Ttr – строить окружность по двум касательным и радиусу;

5.2.3 Дуга.

Команда Arc – формирование дуги.

Ключи команды Arc

– Center – точка центра дуги;

– End – конечная точка дуги;

– Angle – угол;

– chord Length – длина хорды;

– Direction - направление касательной;

• Radius – радиус дуги.

5.2.4 Эллипс.

Команда Ellipse – формирование эллипса.

Ключи команды Ellipse

– Arc – режим построения эллиптических дуг;

– Center – указание центра эллипса;

– Rotation – указание поворота вокруг главной оси эллипса.

5.2.5 Кольцо.

Команда Donut – формирование кольца.

5.3 Текст.

Команда Text – формирование строки текста.

Ключи команды Text

– Justify – установка режима выравнивания текстовой строки;

– Style – установить текущий стиль.

Рассмотрим пример создания простых чертежей. Для этого после входа в систему AutoCAD создаем новый чертеж формата А4 на основе созданного ранее шаблона A4ISO и сохраняем его под своим именем, например Чертеж_1. Затем осуществляем следующие действия:

– для осуществления точного ввода координат установим следующие объектные привязки: край, середина, центр, квадрант, пересечение, перпендикуляр;

– начертим шестиугольник, описанный вокруг окружности радиусом 20 мм, используя команду Polygon. Ответы на запросы команды вводить в соответствии с листингом (рисунок 2).

Р ис. 2

– выполним вторую проекцию под прямоугольником, вызвав команду Rectangle (прямоугольник) и Привязать к конечной точке. На запрос о первой точке прямоугольника подвести курсор к левой крайней точке прямоугольника и при появлении надписи Конечная точка потянуть курсор мыши вниз (рисунок 3);

– введем первую точку прямоугольника (верхнюю левую), щелкнув левой кнопкой мыши;

– аналогично введем вторую диаметрально противоположную точку прямоугольника (рисунок 4);

Рис. 3 Рис. 4

– вызвать команды Line и построить вертикальные прямые внутри прямоугольника. На рисунках 5 и 6 показано определение начальной и конечной точек левой прямой.

Рис. 5 Рис. 6

– аналогично строим вторую прямую;

– впишем окружность в прямоугольник, для этого вызовем команду Circle, на запрос о центре окружности указать точку на пересечении линий слежения от конечной точки (угла) и середины стороны шестиугольника (вводить точку, то есть щелкнуть мышью, нужно при появлении соответствующей надписи (рис. 7);

– на запрос о радиусе подведем курсор к любой стороне шестиугольника и при появлении подсказки Средняя точка (рис. 8) щелкнем левой кнопкой мыши по экрану;

Рис. 7 Рис. 8

Рис. 9

– для построения осевых линий окружности выбираем в списке инструмента Управление типом линии штрих-пунктирную линию. Если этого типа линий нет в списке, то нужно загрузить его, используя диалоговое окно Загрузить мастера типов линий, в которой штрих-пунктирной линии соответствует надпись ISO dash dot (рис. 9); вызвать команду Line и определить начальную точку в соответствии с рис. 10 (линию слежения тянуть от центра окружности). Для определения конечной точки потянуть курсор вниз и щелкнуть мышью за пределами изображения окружности. Аналогично строится вторая осевая линия (рис. 11).

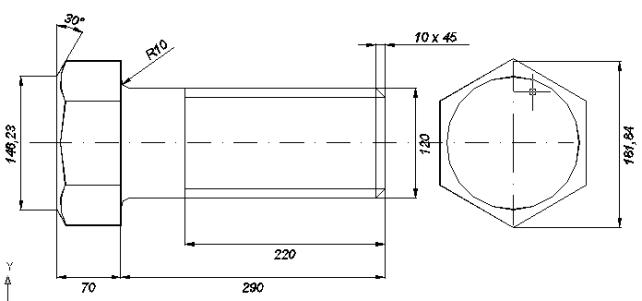

– постройте самостоятельно изображение болта (рис. 12).

Рис. 12

Как уже отмечалось ранее, каждому примитиву присущи такие свойства, как цвет, тип линии, толщина линии и слой, на котором примитив расположен. При вычерчивании сложной детали с большим количеством осевых линий, размеров, штриховки и т.п. удобно выполнять отдельные элементы чертежа на различных слоях. Изначально при загрузке системы устанавливается один только нулевой слой (системный), на котором чертить не рекомендуется.

С оздадим слои Оси и Контур (рис. 13) и выполним действия:

Рис. 13

– перенесем все осевые линии на слой Оси, для этого выделим мышью все осевые линии; раскроем список управление слоем панели инструментов Свойства объектов (рис. 14) и щелкнем мышью на надписи Оси.

Рис. 14

В результате перечисленных действий все осевые линии перенесутся на слой Оси. Затем перенесем остальные элементы чертежа (кроме линий формата и рамки) на слой с именем Контур:

– сделаем невидимым для удобства выбора примитивов слой Оси , щелкнув по лампочке (рис. 14);

– выделим все элементы чертежа при помощи рамки;

– раскроем список инструментов выбора слоя и выберем надпись Контур;

– включим слой Оси;

– сохраним чертеж.

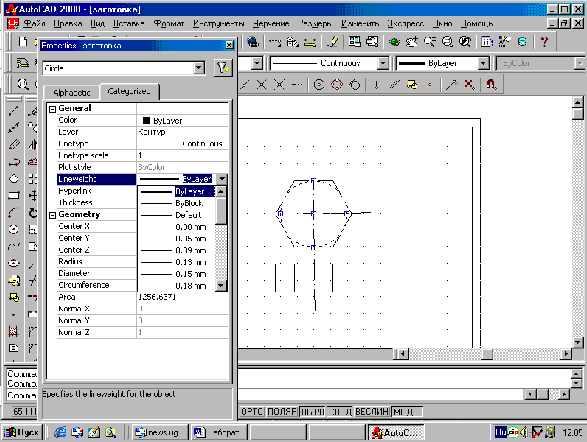

В AutoCAD , по сравнению с предыдущей версией, можно изменять свойства объекта или группы объектов в диалоговом окне Properties (Cвойства). Для этого нужно выделить объект, щелкнуть правой кнопкой мыши по экрану и из контекстного меню выбрать опцию Свойства, после чего на экране появится диалоговое окно (рис. 15).

Рис. 15

Данное диалоговое окно может постоянно находиться в графическом окне AutoCAD, при этом разрешен свободный ввод команд. Верхняя часть окна отображает параметры, характеризующие общие свойства объектов, а нижняя часть – индивидуальные характеристики данного объекта.

Предусмотрены следующие способы изменения значений параметров:

– ввести новое значение параметра с клавиатуры;

– явно указать новые координаты точки на экране монитора;

– выбрать новое значение параметра из раскрывающегося списка;

– выбрать новое значение параметра в диалоговом окне.

Д иалоговое окно Properties содержит две вкладки: Categorized и Alphabetic (первая распределяет свойства объектов по категориям, вторая – по алфавиту), раскрывающийся список выбранных объектов и средство выбора объектов – кнопку QUICK SELECT.

Категория General, расположенная в верхней части окна, позволяет редактировать следующие общие свойства объектов:

– Color – цвет;

– Layer – принадлежность к слою;

– Linetype – тип линии;

– Linetype Scale – масштабный коэффициент линии;

– Lineweight – толщина линии;

– Thickness – толщина объекта.

Другие категории содержат параметры, управляющие индивидуальными свойствами объектов, стилем печати и пользовательской системой координат.
