Материал: Методы и средства испытаний электронных систем. Никитин Л.Н
повреждения образцов и камеры путем чрезмерного повышения температуры. Это устройство следует устанавливать на 10 °С выше, чем заданная температура или на максимально безопасную температуру для образцов. Когда срабатывает устройство защиты от перегрева, камера прекращает работу, загорается лампочка «TROUBL» на панели сигнализатора и звучит зуммер, загорается лампочка «OVERHEAT».
Процедуру, которую нужно выполнить до начала работы и после установки образцов.
Нажать на клавишу TOWERON(OFF), в передней части устройства для установки на камере появится сообщение и камера автоматически переходит в состояние ожидания управления режимом
CONTRAST.
Выбор режима
Осуществляется на экране ROOTMENU. Нажать <MENU>. Появится экран (рис. 65). Выбрать нужный пункт, используя клавиши <STEP> и <ВАСК STEP> для перемещения курсора.

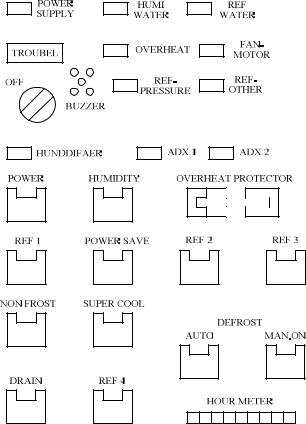

Рис. 65. Панель устройства дистанционной сигнализации панель переключателей работы
206
Переместится к следующей странице путем нажатия <NEXT>. Переместить курсор к нужному режиму и нажать <ENTER>. Система введет этот режим и на табло появится первый экран для этого режима:
Рис. 66. Сообщение выводимое на индикаторе камеры при автоматическом переходе в состояние ожидания управления режимом CONTRAST

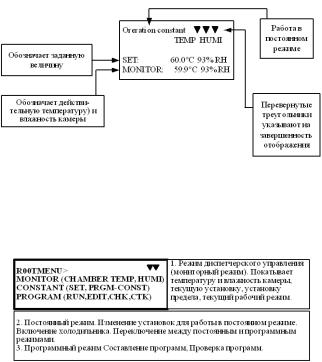

Рис. 67. Сообщение на экране камеры при нажатии «menu»
1)Режим устройства контроля (Monitormode). Показывает температуру и влажность на выходе устройства для кондиционирования воздуха.
2)Постоянный режим (Constantmode). Замена установок на постоянный прогон. Разрешает выбор действующих устройств (релейная установка). Переключение с PROGRAM на прогон
CONSTANT.
3)Программный режим (Programmode). Составление и редактирование программ. Запуск и установка прогона PROGRAM. Проверка программ.
4)Режим установки пределов (Limitsetmode). Установка верхнего и нижнего пределов температуры и влажности.
5)Режим установки защиты (Protectsetmode). Блокировка клавиатуры. Защита программ и программ таймера от записи.
6)Режим вычисления (Calculationmode). Переход между температурой по сухому термометру и относительной влажностью.
207
7) Режим таймера (Timermode). Отображение графика и установка часов. Установка операции с таймером.
Управление температурой с постоянным значением (режим
CONSTANT)
1)Установить OVERHEATPROTECTOR (устройство защиты от перегрева) на 10° выше, чем температура управления.
2)Включить (ON) переключатель TOWER.
3)Для управления температурой установить цифровое индикаторное устройство для установки температуры и влажности. Соблюдать меры предосторожности.
4)Включить (ON) соответствующие рабочие переключатели оборудования в соответствии с предписанным выбором.
Управление температурой и влажностью с постоянным значением
(режим CONSTANT)
1)Установить OVERHEATPROTECTOR на 10° выше, чем температура управления.
2)Установить переключатель TOWER в положение ON.
3)Для управления температурой и влажностью установить цифровое индикаторное устройство в состояние готовности для записи температуры и влажности
4)Нажав на переключатель HUMIDITY, установить его в положение ON.
5)В соответствии предписанными разделами установить рабочие переключатели соответствующего оборудования в положению ON.
Программное управление температурой с постоянным значением
(PROGRAMRAN)
1) Установить OVERHEATPROTECTOR на 10° выше, чем температура управления.
2)Нажав на переключатель POWER, установить его в положение ON.
3)Выбрать программную комбинацию работы.
4)Привести в действие программу.
208
Программное управление температурой и влажностью с постоянным значением (PROGRAMMRUN)
1)Установить OVERHEATPROTECTOR на 10° выше, чем температура управления.
2)Нажав на переключатель, установить его в положение ON.
3)Выбрать программную комбинацию работы.
4)Нажав на переключатель HUMIDITY, установить его в положение ON. (В это время вода в лоток увлажнения должна подаваться).
5)Привести в действие программу.
Меры предосторожности
1)Нельзя задавать температуру или влажность выше, чем верхние пределы или ниже, чем нижние пределы. Для сброс пределов следует возвратитсяк корневому меню ROOT и выбрать LIMITSETMODE (затем установить предел).
2)Если установки изменять не нужно, нажать NEXT.
Лабораторное задание и методическое указание по его выполнению
Получаем у преподавателя испытываемое изделие. Испытательные параметры уточняются перед подготовкой испытуемого изделия для загрузки в камеру тепла и холода.
При проведении испытаний осуществляем регистрацию электрических параметров образца.
Отчет по индивидуальной работе и контрольные вопросы
Отчет по индивидуальной работе должен содержать: а) наименование работы и ее цель; б) краткие теоретические сведения; в) результат выполнения заданий; г) выводы.
Контрольные вопросы
1.Как влияет положительная и отрицательная температура на диэлектрические характеристики радиоматериала?
2.Перечислите основные параметры изучаемой камеры тепла и
209
холода.
3.Как влияет повышенная влажность на электрические параметры диэлектрика?
4.Приведите способы зашиты РЭА от влаги.
5.Приведите основные характеристики предлагаемой камеры тепла и влажности (ТВК).
6.Приведите структурную схему ТВК.
7.Как влияет повышение температуры на работу транзисторов, диодов, микросхем и электролитических конденсаторов?
8.С какой целью в установке ТВК используются «сухой» и «мокрый» термометры?
9.Для какой цели служит испаритель влаги в установке ТВК?
10.С помощью какого устройства происходит регистрация параметров в установке ТВК?
11.Приведите основные названия управляющих клавиш на панели сигнализации.
12.Перечислите основные меры предосторожности при работе установки ТВК.
13.Приведите основные функции АСИК.
14.Приведите структуру обеспечения АСИК.
15.Что является объектом регулирования АСИК?
16.Приведите параметры унифицированных сигналов.
17.Каковы функции трактов сравнения и измерения в структурной схеме АСИК?
18.Какие датчики используются для считывания информации в камере ТВК и их характеристики?
19.Для чего необходимо "наборное поле" и устройство управления регистрацией отклонений?
20.Приведите модель АСИК.
21.Каковы основные функции табло (панели) сигнализации?
210
