Таблица 5

Вариант	1	2	3	4	5	6	7	8	9	0
1	32	42	40	58	78	90	96	110	128	140
2	35	45	45	56	86	96	100	115	130	145
3	38	40	55	62	92	98	105	120	135	150
4	36	38	54	65	95	105	104	118	130	140
5	42	50	48	75	110	125	105	120	132	142
6	40	55	52	85	112	120	108	122	135	155
7	45	60	68	78	115	130	110	125	138	160
8	48	70	65	90	108	125	112	128	140	162
9	50	68	68	100	102	100	115	135	142	158
0	40	65	70	105	100	122	120	130	145	169

00000 – 00.00.01

Посадки в гладком цилиндрическом соединении

Лит

Масса

Масштаб

Изм.

Лист

№ докумен

Подп.

Дата

Подгот.

Рославцев

Проверил

Фролов

Т. контр.

Лист

Листов

Н.контр.

фак. МАД гр. 532

ВГАСУ, каф. ТМ

Утвердил

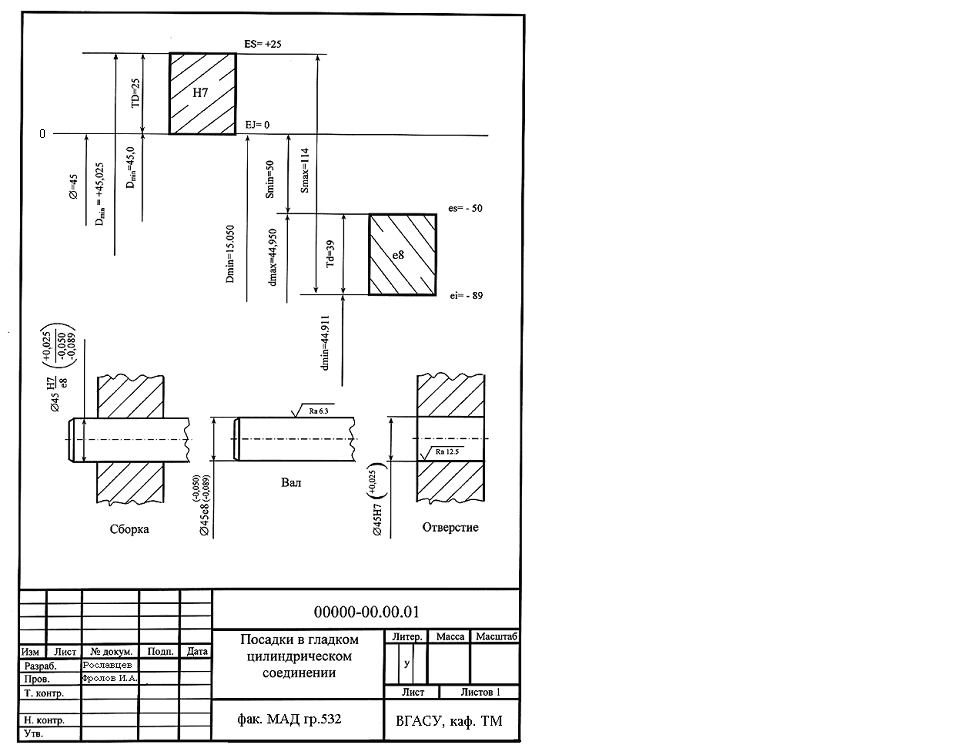

Рис. 6. Поля допусков и посадки в гладком цилиндрическом соединении с зазором

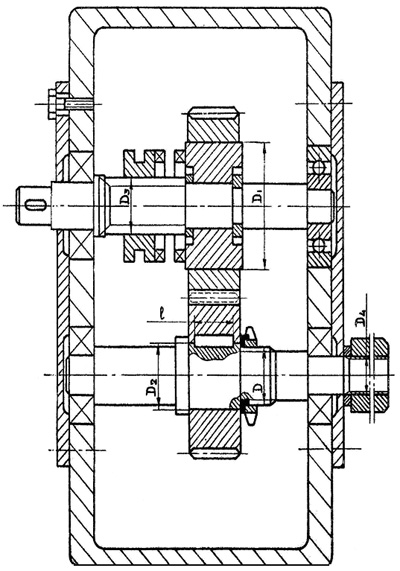

Рис. 7. Схема цилиндрического одноступенчатого редуктора

Таблица 6

Величины крутящих моментов, н·м

L	18	20	24	30	38	45	50	55	60		70
Материал	Сталь 15		Сталь 20		Сталь 35		Сталь 40		Сталь 45
Вариант	1	2	3	4	5	6	7	8	9	0
1	20	50	80	100	125	150	172	200	221	250
2	30	62	78	120	155	173	180	220	243	262
3	46	76	82	126	164	184	205	245	224	258
4	50	80	106	138	173	195	210	250	230	245
5	68	92	120	140	182	205	222	241	228	250
6	70	%	126	128	141	168	182	220	245	245
7	86	88	128	132	150	176	193	208	226	235
8	90	98	130	146	165	180	205	221	240	250
9	102	129	140	160	182	195	210	2.30	238	248
0	120	130	150	170	205	210	232	240	255	260

Посадки с натягом относятся к неподвижным соединениям. Возможны три вида нагрузок, передаваемых неподвижным сопряжением:

1. Крутящий момент (М_кр);

2. Осевая сила (Р_ос);

3. Крутящий момент и осевая сила (М_кр и Р_ос).

Давление необходимое для передачи данных нагрузок, определяют в зависимости от ее вида:

; ; .

Рассчитав давление (Р), необходимое для передачи заданной нагрузки, на основании зависимостей, известных из решения задачи Лямэ для толстостенных цилиндров, можно определить N_min (м), способный передать указанные ранее нагрузки:

где Е_D и E_d – модули упругости, Па;

C_D и С_d – коэффициенты, определяемые по формулам:

; ,

d₁ и D₂ – из рис. 7; µ_D – отв. и µ_d – вал – коэффициенты Пуассона; сталь – 0,3; чугун – 0,25; бронза – 0,35; латунь – 0,38.

При запрессовке срезаются неровности отверстия и вала на 60% от их высоты. Тогда расчетный натяг для выбора неподвижной посадки можно найти по формуле:

N_расч = N_min + 1.2(R_zD + R_z )

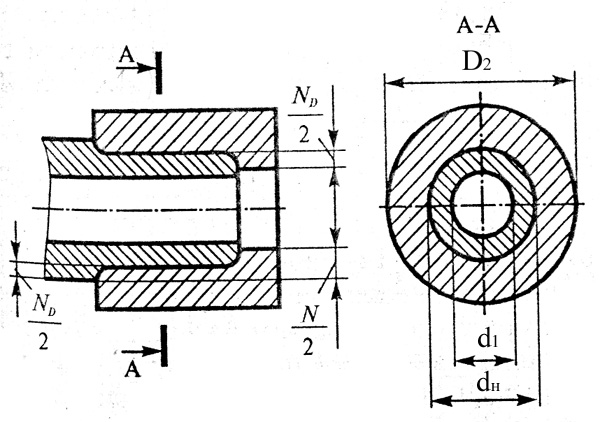

Рис. 8. Схема к расчету посадок с натягом

При выборе стандартной посадки необходимо выдержать следующие условия относительно неподвижности сопрягаемых деталей:

N_min_ст ≥ N_расч

Чтобы проверить детали на прочность, надо вычислить напряжения, Па, которые возникают в них при натяге, наибольшем для выбранной посадки:

Эти напряжения для охватывающей и охватываемой детали будут соответственно равны:

, .
