·постоянный контроль температуры (наличия задымленности) в охраняемом помещении;

·выдачу сигнала «Тревога» на пульт централизованного наблюдения;

·включение звуковых и световых оповещателей;

·включение системы дымоудаления на путях эвакуации людей;

·подачу огнетушащего вещества (ОВ);

·оповещение о факте подачи ОВ.

Водяные установки

«Водяные» установки делят на спринклерные, предназначенные для локального тушения пожаров, и дренчерные – для тушения по всей территории или ее части. Спринклерные установки включаются при повышении температуры, при этом струя распыленной воды подается в непосредственной близости от очага пожара. Узлы управления этих установок бывают «сухого» типа – для неотапливаемых объектов, и «мокрого» – для

помещений, температура в которых в течение года не опускается ниже

0 оС.

Спринклерные установки в силу своей специфики– низкой чувствительности и независимости (полной или частичной) от пожарной сигнализации – более эффективны для защиты помещений, пожар в которых, скорее всего, будет развиваться быстро, с интенсивным тепловыделением (деревянное помещение и др.). Внешне оросители весьма разнообразны, что позволяет использовать их в различных интерьерах.

Спринклер представляет собой клапан, закрытый при помощи термочувствительного запорного устройства. В большинстве случаев это стеклянная колба с жидкостью, которая лопается при заданной температуре. Спринклеры устанавливаются на трубопроводе, внутри которого поддерживается давление воды или воздуха. Вид спринклерных насадок показан на рис. 9.5.

Рис. 9.5. Вид спринклерных насадок

При возникновении пожара запорное устройство спринклера разрушается и клапан открывается, это приводит к расходу воды или воздуха из трубопровода, падению давления в нем. Сигнал с датчика давления запускает насос для подачи воды в трубопровод и обеспечивает подачу необходимого количества воды к месту возгорания. Спринклерные системы ограничиваются подачей воды только к очагу пожара. Это позволяет умень-

312

шить ущерб от воздействия воды.

Дренчерные системы «работают» по команде от извещателя, что позволяет ликвидировать пожар на более ранней стадии развития.

В дренчерных системах, в отличие от спринклерных систем, применяются открытые насадки (дренчеры) рис 9.6.

Рис. 9.6. Вид дренчерных насадок

Вода для тушения пожара подается в трубопровод только в случае возникновения пожара. Такие системы при пожаре подают большое количество воды одновременно на всю защищаемую площадь. Дренчерные системы используются для создания водяных завес, для охлаждения особо чувствительных к нагреву и легковоспламеняющихся объектов, там, где возможно быстрое распространение огня. Подача воды в дренчерную систему обеспечивается дренчерным узлом управления, который может активироваться электрическим, пневматическим или гидравлическим способом. Независимо от способа запуска сигнал на запуск дренчерной системы пожаротушения подается от системы пожарной сигнализации либо вручную.

Данные системы, как правило, применяются для защиты особо пожаро- и взрывоопасных объектов, на которых огонь распостраняется с высокой скоростью, как правило, это помещения или целые объекты по производству или хранению легковоспламеняющихся материалов, окрасочные камеры, гидростанции или атомные станции, другие спецобъекты и т. д.

Еще дренчерные системы применяются в качестве дренчерных завес, которые обеспечивают отсечение«стеной огнетушащего вещества» (например воды) помещения, где возникло возгорание от других помещений здания. Примеры: дверные или иные проемы в помещениях автостоянок и предприятий, атриумы торговых, административных, гостиничных или иных комплексов и т. д.

Дренчерные системы бывают неавтоматического (ручного) и автоматического действия. Для дренчерных систем должно быть два водопитателя: автоматически действующий – предназначен для тушения пожара в первые 10 мин, и основной для тушения пожара в последующие 60 мин.

В зависимости от степени пожарной опасности защищаемых объектов применяют следующие системы:

1)заливные – в помещениях взрывоопасных производств;

2)сухотрубные – в помещениях невзрывоопасных производств.

313

В заливных системах дренчеры устанавливают розетками вверх, а в сухотрубных – вверх или вниз. Каждая секция или завеса обслуживается отдельными клапанами группового действия, задвижкой или вентилем управления.

Площадь пола, защищаемая одним дренчером 9 м. Расстояние между дренчерами 3 м, между дренчерами и стенами или перегородками1,5 м. Расстояние между дренчерами, орошаемыми вертикальные плоскости или предназначенными для создания водяных завес, определяется из условия расхода воды 0,5 л/с на 1 м ширины орошаемой плоскости или проема.

Дренчеры применяют лопаточные с выходным отверстием диамет-

ром 12 мм (в диафрагме) или розеточные (для создания водяной завесы) с

выходным отверстием диаметрами 10, 12 и 16 мм.

Автоматическое включение дренчерных установок обеспечивается одним из следующих побудительных устройств:

а) при наличии клапанов группового действия – побудительным трубопроводом в тросовой системе, имеющей легкоплавкие замки, а также гидравлической и пневматической системами;

б) при наличии задвижек и вентилей с электроприводом – электрическими системами с электрическими датчиками.

Все побудители (спринклеры, легкоплавкие замки и электрические датчики) необходимо устанавливать на расстоянии не более0,4 м от перекрытия. Расстояние (по горизонтали) между легкоплавкими замками побудительной тросовой системы не должно превышать во взрывоопасных производствах 2,5 м, а в невзрывоопасных 3 м.

Не допускается установка запорной арматуры и фланцевых соединений на питательных и распределительных трубопроводах.

Расход воды на противопожарную защиту зданий принимают по специальным нормам. Расход воды на 1 м2 площади пола защищаемого помещения должен быть не менее 0,1 л/с.

Для зданий и помещений, в которых основным сгораемым материалом являются каучук, резинотехнические изделия, кинопленки на нитрооснове, целлулоид и изделия из него и другие аналогичные материалы, расход воды следует принимать не менее 0,3 л/с на 1 м2 площади пола.

При определении диаметров трубопроводов рекомендуется принимать следующую скорость движения воды в них: в подводящих и питательных трубопроводах не более3 м/с и в распределительных трубопроводах не более 10 м/с.

Гидравлический расчет спринклерных установок производится на два случая питания сети: от автоматического и основного водопитателя.

Гидравлический расчет дренчерных установок производится исходя из условия одновременного действия всех дренчеров расчетной секции или -за весы при работе, как от автоматического, так и от основного водопитателя.

Расчетный расход воды (л/с) через спринклер или дренчер опреде-

314

ляют по формуле:

Q = ВИ H,

где ВИ – характеристика истечения оросителя (спринклера, дренчера), л2/(с2м); принимается в зависимости от диаметра выходного отверстия спринклера или дренчера; Н – свободный напор у спринклера или дренчера, м. вод. ст.

Свободный напор у наиболее удаленного и высокорасположенного спринклера или дренчера следует принимать не менее 5 м вод. ст.

Схема орошения показана на рис. 9.7.

Автоматические установки порошкового пожаротушения

(АУППТ) используют огнетушащий порошок. Применяются для локализации и ликвидации пожаров классов А, В, С и электрооборудования (электроустановок под напряжением). Установки могут применяться для локализации или тушения пожара на защищаемой площади, локального тушения на части площади или объема, тушения всего защищаемого объема.

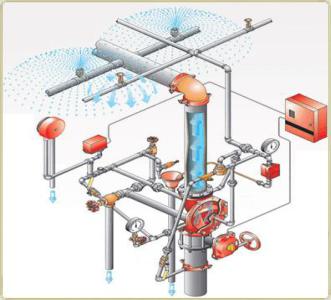

Рис. 9.7. Схема орошения при использовании спринклерных или дренчерных насадок

Системы порошкового пожаротушения предназначены для автоматического обнаружения пожара, передачи сообщения о пожаре дежурному персоналу, автоматической локализации и тушения пожара. Принцип действия – подача в зону горения мелкодисперсного порошкового состава.

Установки не обеспечивают полного прекращения горения и не должны применяться для тушения пожаров:

·горючих материалов, склонных к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука, бумага и др.);

·химических веществ и их смесей, пирофорных и полимерных материалов, склонных к тлению и горению без доступа воздуха.

Установки порошкового пожаротушения используют в качестве ог-

315

нетушащего состава специальный порошок, работают как по команде пожарной сигнализации, так и в автономном режиме. В первом случае время подачи огнетушащего вещества на всю защищаемую территорию не превышает 30-35 секунд после обнаружения опасности. Автономные установки чаще всего выбрасывают разовый заряд порошка и тушат пожар на начальной стадии в локальной зоне, для срабатывания им нужно«дождаться» повышения температуры окружающей среды.

Современные порошки допустимо хранить и применять при температурах до –50 оС, они не токсичны, мало агрессивны, достаточно дешевы и удобны в обращении. Единственный недостаток порошков – слеживаемость и ограниченный в связи с этим срок хранения. Кроме того, при подаче порошка в зону пожара не исключена полная потеря видимости, поэтому люди из помещения должны быть заблаговременно эвакуированы.

По способу хранения огнетушащего веществаустановки порошко-

вого пожаротушения подразделяются на:

·Установки модульного типа – функции хранения и подачи огнетушащего порошкового состава к очагу возгорания выполняют модули порошкового пожаротушения, расположенные непосредственно в защищаемых помещениях.

·Установки с централизованным хранением (хранение порошково-

го состава осуществляется централизованно(в одной емкости), а его распределение и подача к очагу возгорания осуществляется по распределительным трубопроводам, проложенным в защищаемых помещениях).

По способу управления установки порошкового пожаротушения под-

разделяются на:

·Автоматические установки – обнаружение пожара осуществляется посредством установки автоматической пожарной сигнализации с последующим поступлением сигнала на запуск АУППТ.

·Установки с ручным запуском (местный, дистанционный) - пода-

ча сигнала на запуск АУППТ осуществляется вручную из помещения пожарного поста, станции пожаротушения, защищаемых помещений.

·Автономные установки – функции обнаружения пожара и выдачи порошкового состава осуществляются независимо от внешних источников питания и управления, как правило, этой функцией снабжены модули пожаротушения для повышения надежности срабатывания при отказе внешних.

·Автоматические установки газового пожаротущения(АУГПТ)

–совокупность технических стационарных технических средств пожаротушения для тушения очагов пожара за счет автоматического выпуска газового огнетушащего вещества(состава). По конструктивному исполнению могут быть двух типов: централизованные и модульные. В качестве огнетушащих веществ используются сжиженные(хладон 23; хладон 125;

хладон 218; хладон 227еа; хладон 318Ц; шестифтористая сера; двуокись
