Материал: Молошная Електромагнитная совместимост
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ЯДЕРНЫЙ УНИВЕРСИТЕТ «МИФИ»
Волгодонский инженерно-технический институт
ЭЛЕКТРОМАГНИТНАЯ
СОВМЕСТИМОСТЬ
Учебно-практическое пособие к проведению практических занятий
по курсу «Электромагнитная совместимость в электроэнергетике»
Рекомендовано УМО «Ядерные физика итехнологии» в качестве учебного пособия
для студентов высших учебных заведений
Москва 2012
УДК 621.311.2 ББК 31.2я73 Э 45
Электромагнитная совместимость: Учебно-практическое пособие к проведению практических занятий по дисциплине «Электромагнитная совместимость в электроэнергетике». – М.: НИЯУ МИФИ, 2012. – 32 с.
Составители: Молошная Е.С., Фоменко О.В..
Содержат пояснения и рекомендации к выполнению практических работ по курсу «Электромагнитная совместимость в электроэнергетике».
Предназначены для студентов очной и заочной формы обучения по направлению 140400 Электроэнергетика и электротехника.
Пособие подготовлено в рамках Программы создания и развития НИЯУ МИФИ.
Рецензенты: доктор техн. наук, проф. В.В. Кривин, канд. техн. наук, доц. М.В. Лалаян.
ISBN-978-5-7262-1721-5 © Национальный исследовательский ядерный университет «МИФИ», 2012
СОДЕРЖАНИЕ |
|
Введение ................................................................................... |
4 |
Практическая работа № 1. ИССЛЕДОВАНИЕ ВЛИЯНИЯ |
|
ГАЛЬВАНИЧЕСКИХ СВЯЗЕЙ ............................................. |
7 |
Практическая работа № 2. ИССЛЕДОВАНИЕ ВЛИЯНИЯ |
|
ЕМКОСТНЫХ СВЯЗЕЙ ...................................................... |
14 |
Практическая работа № 3. ИССЛЕДОВАНИЕ РАБОТЫ |
|
МИКРОЭЛЕКТРОННОГО РЕЛЕ ТИПА РТЗ-51 |
|
В УСЛОВИЯХ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ ........... |
22 |
Список рекомендуемой литературы ................................... |
31 |
3
ВВЕДЕНИЕ
Пособие предназначено для решения задач по определению уровня электромагнитных помех с целью определения наиболее неблагоприятной электромагнитной обстановки (ЭМО), характеризуемой наибольшими, но реально возможными электромагнитными воздействиями в местах расположения оборудования. Проверка электромагнитной совместимости (ЭМС) на действующих объектах может быть получена при сочетании экспериментальных (натурные эксперименты, имитация электромагнитных воздействий) и расчетных методов. Практические работы предлагается выполнить путем моделирования реальных электрических схем и происходящих в них процессов с использованием программы Multisim 10.
По результатам измерений необходимо осуществить расчеты, позволяющие сформулировать требования по помехоустойчивости устройств, устанавливаемых на энергообъекте. В реальных условиях эксплуатации электрооборудования на электрических станциях и подстанциях необходимо учитывать, что если уровень электромагнитных помех (ЭМП) превышает уровень помехоустойчивости устройств, то должны быть разработаны мероприятия по снижению уровня помех до допустимых значений.
Программное обеспечение, моделирующее работу электрических схем, позволяет убедиться в правильности расчетов. Поэтому при выполнении практической работы студенту сначала предлагается задание, которое необходимо рассчитать вручную, а затем смоделировать его в программе Multisim 10 и сравнить результаты (ведь без расчетов вручную невозможно убедиться в правильности моделирования Multisim). В результате выполнения практических работ студенты должны приобрести умения и навыки по сборке и исследованию цепей, имеющие различные механизмы связи (гальванические, емкостные), по измерениям электрических величин и научиться пользоваться стандартными измерительными приборами. Тематика практических работ соответствует содержанию основных разделов курса «Электромагнитная совместимость в электроэнергетике».
Пример, иллюстрирующий источники электромагнитных помех на электрических станциях и подстанциях, приведен на рис. В1.
4
5

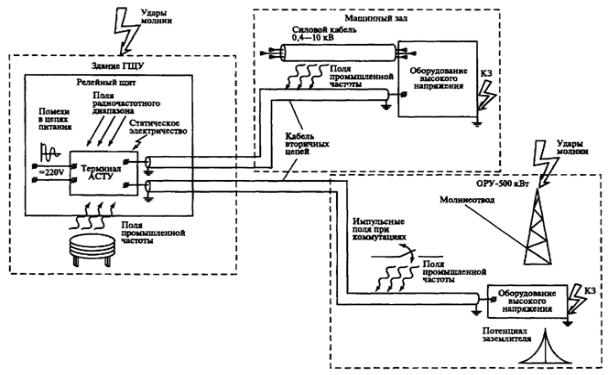

Рис. В1. Источники электромагнитных помех: ГЩУ – главный щит управления;
ОРУ – открытое распределительное устройство
