Характерными источниками электромагнитных воздействий в нормальных и аварийных режимах являются:

•напряжения и токи промышленной частоты при КЗ на землю в распределительных устройствах напряжением выше 1 кВ;

•импульсные помехи при коммутациях и КЗ в распределительных устройствах;

•импульсные помехи при ударах молнии;

•электромагнитные поля радиочастотного диапазона;

•разряды статического электричества;

•магнитные поля промышленной частоты;

•импульсные магнитные поля;

•помехи, связанные с возмущениями в цепях питания АСТУ постоянного и переменного тока.

Дополнительными источниками электромагнитных воздействий на электрических станциях и подстанциях, которые могут вызвать сбои в работе, являются такие виды вспомогательного электрооборудования, как мощные преобразователи, сварочные аппараты, осветительные приборы, мощные тяговые механизмы, бытовые электроприборы, электроинструмент и др.

Учебно-практическое пособие к проведению практических за-

нятий по дисциплине «Электромагнитная совместимость» опре-

деляют порядок проведения измерений и расчетов, необходимых для получения количественных данных о наибольших значениях электромагнитных воздействий.

Опыты по имитации электромагнитных воздействий позволяют экспериментальным методом существенно расширить возможности по выявлению наибольших уровней электромагнитных помех. Комплексное сочетание натурных экспериментов с имитацией электромагнитных воздействий и численным анализом полученных результатов позволяет получить картину наиболее неблагоприятной ЭМО.

6

Практическая работа № 1

ИС СЛЕДОВАНИЕ ВЛИЯНИЯ ГАЛЬВАНИЧЕСК ИХ СВЯЗЕЙ

Цель работы: изучить влияние общего обратного провода на уровень помех в гальванически связанных электрических цепях.

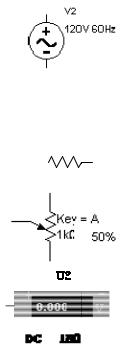

Оборудов ание

Таблица 1.1

7

Данные по вариантам к практической работе 1

Таблица 1.2

Задания

1.Изучить варианты гальванических связей между контурами.

2.Изучить схемы экспериментов и возможные методы расче-

та.

3.Выполнить экспериментальные исследования влияния гальванических связей.

4.Оформить отчет по проведенной работе.

8

Пояснения к работе

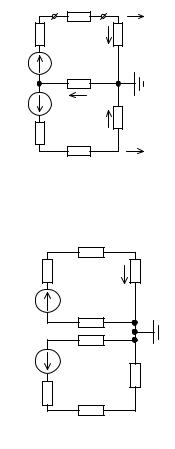

Рассмотрим два канала передачи информации, связанных общим обратным проводом (рис. 1.1). В каждом

канале действуют ЭДС сигнала Ес1 и Ес2, которые через соответствующие сопротивления проводов каналов свя-

зи Zпр1 и Zпр2 связаны с сопротивлениями нагрузки Zн1 и Zн2, имеющими

общую точку «0».

В этом случае из-за наличия общего сопротивления обратного провода

Zоб.пр напряжения на нагрузках будут

отличаться от истинного Uс на определенную величину напряже-

ния помехи Uпом, т.е. Uн = Uс + Uпом. Для устранения таких гальваниче-

ских связей обратный провод должен иметь по возможности малое сопротивление или выполняться отдельно для каждого контура. Тогда даже при

наличии гальванической связи между каналами (общая точка) взаимное влияние будет сведено к минимуму

(рис.1.2).

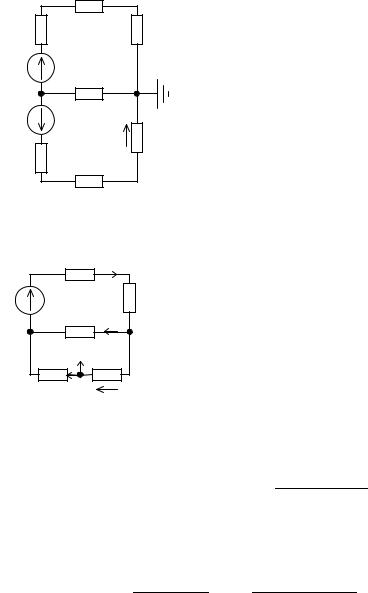

Для получения качественной и количественной оценки влияния обратного провода рассмотрим упрощенную схему механизма гальванической связи на примере схемы рис. 1.3, в

которой в первом канале действует один источник сигнала ЭДС Ес1 с внутренним сопротивлением источника Zс1. Во втором контуре сигнал отсутствует (Ес2 = 0): его источник представлен своим внутренним сопротивлением.

Тогда при наличии Ес1 на сопротивлении нагрузки Zн2 будет возникать напряжение помехи Uпом, величина которой в общем случае зависит от соотношения параметров величин всех элементов данной схемы (Ес1, Zпр, Zн, Zоб.пр).

9

Таким образом, напряжение помехи будет определяться соотношением сопротивлений нагрузки и обратного провода н и тогда

(1.3)
