2.3.По результатам экспериментов построить график зависимости Uпом от частоты.

2.4.Используя выражения (2.1)–(2.4), провести расчеты напря-

жений помехи для различных частот.

Форма отчетности

1.Выполненную практическую работу предоставить в электронном виде или в печатном варианте.

2.Печатный вариант отчета по выполнению практической работы должен содержать: а) титульный лист; б) постановку задачи; в) выполненное задание, согласно представленной программе работы, включая схемы экспериментов, таблицы результатов экспериментов и вычислений, анализ графики зависимостей Uпом =

=Z4/Z2; Uпом = f(f).

3. В электронном виде это должен быть файл «Исследование влияния емкостной связи», оформлен в соответствии с п. 3.

21

Практическая работа № 3

ИССЛЕДОВАН ИЕ РАБОТЫ МИКРОЭЛЕКТРОННОГО РЕЛЕ ТИПА РТЗ-5 1 В УСЛОВИЯ Х ЭЛЕКТРОМА ГНИТНЫХ ПОМЕХ

Цель работы: озн акомиться с принципом действия микроэлектронного реле типа РТЗ-51, изучить влияние коммутационных помех по цепям оперативного постоянно го тока на рабо ту реле.

Оборудов ание

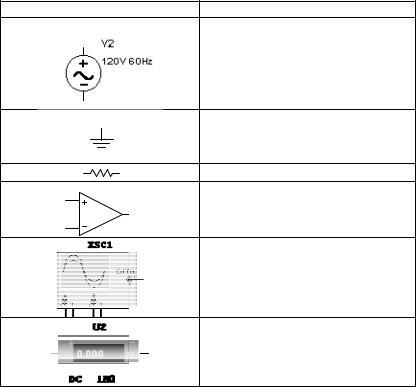

Таблица 3.1

Источник переменно го напряжения

Заземление

Резистор (Rн1, Rн2).

Операционный усилитель

Двухлучевой осциллограф

Вольтметр

22

Задания

1.Изучить назначение, принцип действия и принципиальную схему реле типа РТЗ -51.

2.Произвести проверку электрических характеристик реле типа РТЗ-51.

3.Исследовать работу реле типа РТЗ-51 при коммутационных помехах по цепям оперативного постоянного тока и ознакомиться со способами защиты устройств защиты от помех по питанию.

4.Выполнить анализ работы реле типа РТЗ-51.

5.Оформить отчет по проведенной работе.

Пояснения к работе

Микроэлектронное реле тока типа РТЗ-51 с повышенной чувствительностью применяется в сетях с изолированной нейтралью напряжением 6–35 кВ для защиты от замыканий на землю генераторов, трансформаторов, электродвигателей, воздушных и кабельных линий.

Замыкание на землю – наиболее распространенный вид повреждения в сетях с изолированной или компенсированной нейтралью. Сопротивление нулевой последовательности в таких сетях определяется, в основном, емкостью линий относительно земли, и поэтому установившийся ток замыкания значительно меньше токов междуфазных КЗ, а в большинстве случаев – и тока нагрузки, особенно в воздушных сетях 6–10 кВ, где емкость сети относительно земли невелика.

В токе замыкания на землю всегда содержатся составляющие с частотами, отличными от промышленной частоты. Они могут возникать кратковременно при переходном процессе замыкания на землю, а также существовать длительно вследствие несинусоидальности напряжения сети. Реле тока типа РТЗ-51 реагирует на основную гармонику (50 Гц) тока нулевой последовательности 3I0, появляющегося в сети при замыкании на землю. В качестве датчика тока нулевой последовательности используется трансформатор тока нулевой последовательности ТТНП.

23

Принципиальная схема подключе-

ния реле приведена на рис. 3.1. В об-

щем случае защита объекта от междуфазных повреждений обеспечивается комплектом АК, включенным на фаз-

ные токи (группа трансформаторов

тока ТА). Трансформатор тока нуле-

вой последовательности охватывает кабель (или кабельную вставку) и к его вторичной обмотке подключается

чувствительное токовое реле KAZ (ре-

ле тока с встроенным селективным

фильтром основной частоты).

Три фазы кабеля в этом случае являются первичными обмотками трансформатора тока нулевой после-

довательности, в котором осуществляется суммирование магнитных потоков, а не токов, как это имеет место в фильтрах тока нулевой последовательности, выполняемых для сетей с эффективно заземленной нейтралью, т.е. для сетей напряжением 110 кВ и выше. Это обусловлено необходимостью минимизации погрешности в выделении токов нулевой последовательности, когда полезный сигнал значительно меньше сигналов помехи, т.е. токов короткого замыкания и токов нагрузки.

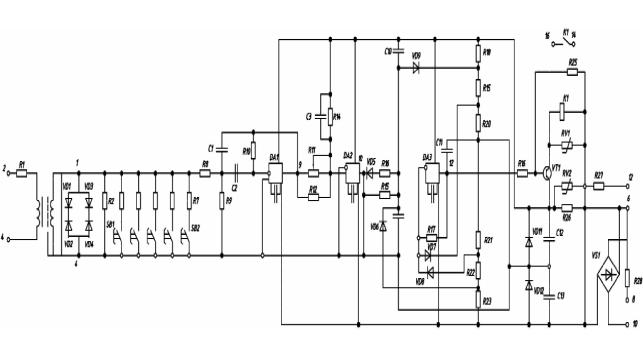

Принципиальная электрическая схема реле приведена на рис. 3.2. В реле использованы операционные усилители (ОУ), что выдвинуло ряд требований к условиям применения реле и его эксплуатации. Кроме того, применение упрощенного блока питания в реле на базе параметрического стабилизатора (с непосредственной электрической связью с цепями оперативного постоянного тока) обусловило необходимость принятия комплекса мероприятий, обеспечивающих помехозащищенность устройства.

Входная часть реле состоит из промежуточного трансформатора TA1, резисторов R2-R7, которые совместно с переключателями SB1 - SB5 служат для дискретной регулировки уставки по току срабатывания.
