Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П

2В таких помещениях ограждения должны быть сетчатыми или сплошными высотой не менее 1,7 м.

3В отдельных местах, стесненных выступающими строительными конструкциями, допускается ширина прохода 60 см.

4Голые токоведущие части, находящиеся над проходом на высоте не менее 2,2 м, должны быть ограждены. В качестве ограждения могут служить сетки с размерами ячеек не более 20*20 мм или сплошные ограждения. Высота ограждений от пола должна быть не менее 1,7 м.

Наружные отверстия в РУ закрываются жалюзями или сетками во избежание попадания птиц или животных.

Каналы перекрывают съемными плитами, которые должны быть изготовлены из огнестойких материалов.

Двери трансформаторных помещений выполняют огнестойкими. Они должны открываться наружу.

Маслосборные ямы необходимо предусматривать, если количество масла в трансформаторах превышает 350 кг. При этом каждая маслосборная яма должна вместить все масло, находящееся в трансформаторе. Если имеются стоки в аварийный резервуар, маслосборные ямы выполняют таких размеров, чтобы в каждой вмещалось не менее 20% полного объема масла. Камеры, которые находятся в помещениях, должны иметь маслоприемники, рассчитанные на объем масла в трансформаторах. В КРУ и КТП количество масла в баковых выключателях не должно превышать 60 кг, а наибольшая мощность масляных трансформаторов не должна быть более 750 кВ. Если количество масла в трансформаторах и аппаратах превышает 60 кг, под ним должны быть выполнены маслоприемники.

Токоведущие части и аппараты должны быть закрыты сплошными покрытиями, которые в сырых и пыльных помещениях, а также при наружной установке должны иметь уплотнения.

89

Обязательно ограждаются в местах прохода людей токоведущие части, находящиеся над полом на высоте:

при напряжении до 1 кВ –250 см; при напряжении от 1 до 35 кВ –300 см.

Расстояния от временно ремонтных ограждений до токоведущих частей должны быть не ниже:

при напряжении до 6 кВ включительно – 35 см; при напряжении от 10 до 35 кВ включительно – 60 см;

при напряжении от 60 до 100 кВ включительно –150 см. при напряжении от 160 до 220 кВ включительно – 300 см.

Полы трансформаторных камер выполняются с уклонами не менее 4 % в сторону маслосборных ям.

Все замки в РУ должны изнутри открываться без ключа, а снаружи одним и тем же ключом.

Двери помещений с маслонаполненными аппаратами выполняют из железа либо из дерева с обивкой железом по войлоку, смоченному в глиняном растворе.

Устройство окон в трансформаторных помещениях запрещено.

В фидерных помещениях окна допускают в случаях, когда территория, на которой строятся фидерные помещения, ограждена. При этом окна первого этажа РУ ограждают стальными решетками.

Отверстия для прохода кабеля и проемы в междуэтажных перекрытиях и перегородках необходимо уплотнять и закрывать. При этом допускается применение смеси асбеста и глины.

Открытые лестницы, обслуживающие площадки и галереи с площадью пола свыше 300 м2 должны предусматриваться числом не менее двух.

На дверях трансформаторных помещений вывешиваются плакаты с надписью: «Высокое напряжение – опасно для жизни», а на дверях и стенах трансформаторных помещений выполняют надписи с названиями трансформаторов.

90

5.2.Закрытые одноэтажные распределительные устройства

В закрытых РУ низкого напряжения могут быть установлены распределительные щиты либо комплектные РУ. Различают два типа щитов: щиты прислоненные и свободно стоящие.

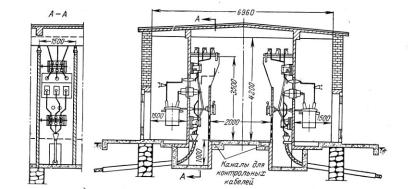

Рис.5.2.Распределительное устройство 6-10 кВ с

взрывными камерами

В РУ высокого напряжения все более широкое распространение получают комплектные РУ (КТП). Однако в ряде случаев применяются РУ с отдельно установленными аппаратами.

В случаях применения многообъемных масляных выключа-телей с количеством масла свыше 60 кг в РУ выполняют взрывные камеры (рис. 5.2.), ограниченные со всех сторон сплошными стенами и имеющие сплошные двери, открываю-щиеся во взрывной коридор или наружу. Применение взрывных камер локализует аварии со взрывом и воспламенением масляных выключателей.

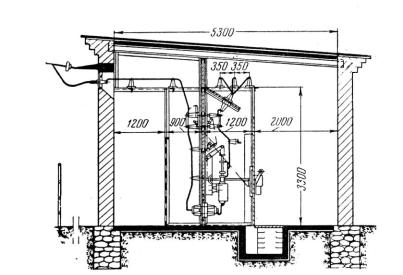

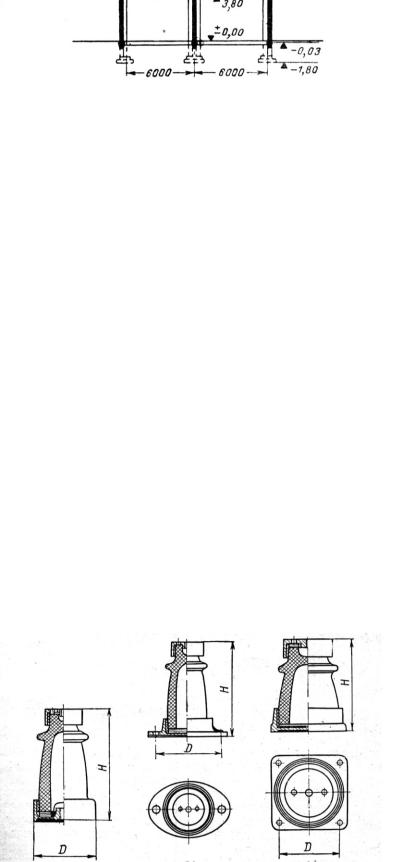

В настоящее время разработаны и осуществляется проекты одноэтажных РУ 6-10 кВ для подстанций (рис.5.3).

Комплектные РУ высокого напряжения с малообъемными масляными выключателями либо с воздушными выключателями могут выпускаться с односторонним или двусторонним обслужи-ваниием.

91
