Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П
Крутящий момент, 90-100 120-130 200-220 320-340 360-380
Н м
* Н м=0,102 кгс м; нормальное усилие руки – 15-20 кгс.
Затяжку болтов на контактных соединениях рекомендуется выполнять гаечным ключом с регулируемым моментом усилия затяжки (например, ключом типа ДК-25).
84
5.МОНТАЖ ЗАКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
5.1.Типы и правила сооружения закрытых распределительных устройств
Здания закрытых распределительных устройств (ЗРУ) бывают одно, двух и трехэтажными. На электростанциях ЗРУ делятся по назначению на ЗРУ: 1) генераторного напряжения; 2) генераторных отпаек; 3) собственных нужд; 4) электрофильтров; 5) повысительные; 6) выпрямительных устройств линии передач постоянного
тока.
Распределительные устройства генераторного напряжения служат для приема электроэнергии от генераторов и ее распределения потребителям генераторного напряжения, а также на повысительные подстанции и собственные нужды.
Распределительные устройства генераторных отпаек. Основные проходы в свету в РУ должны быть не менее 2,2 м, второстепенные – не менее 1,9 м, степень огнестойкости зданий распределительного устройства должна быть не менее II.
85
Таблица 5.1
Наименьшие допустимые расстояния в закрытых РУ и подстанциях
Наименование расстояний |
Величина |
расстоя- |
|
|
ний, см, |
|
|
|
при напряжении, кВ. |
||
|
|
|
|
|
менее 10 |
10 |
35 |
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
|
В свету между голыми токоведущими частями |
|
|
|
разных фаз, а также от голых токоведущих частей до |
|
|
|
заземленных конструкций и ограждений между |
|
|
|
проводами разных фаз, а также от токоведущих |
|
|
|
частей до заземленных конструкций и частей |
10 |
12,5 |
29 |
зданий…………………….. |
|
|
|
|
|
|
|
От токоведущих частей до сплошных |
13 |
15,5 |
32 |
ограждений………………. |
|
|
|
|
|
|
|
От токоведущих частей до сетчатых |
20 |
22,5 |
39 |
ограждений………………. |
|
|
|
|
|
|
|
От токоведущих частей, расположенных выше |
|
|
|
ограждений на высоте от 1,7 до 2,3 м от |
|
|
|
поверхности, лежащей в плоскости ограждения |
20 |
22,5 |
39 |
|
|
|
|
От токоведущих частей, расположенных выше |
|
|
|
ограждения на высоте более 2,3 м до |
|
|
|
горизонтальной линии, лежащей в плоскости |
20 |
22,5 |
39 |
ограждений на высоте 2,3 м…..… |
|
|
|
|
|
|
|
Между неогражденными токоведущими частя- |
|
|
|
ми, расположенными с двух сторон коридора |
200 |
200 |
220 |
обслуживания……….... |
|
|
|
|
|
|
|
Применение барьеров для ограждение |
|
|
|
токоведущих частей не допускается. Высота |
|
|
|
прохода в свету под токоведущими частями должна |
190 |
190 |
190 |
быть не менее………… |
|
|
|
|
|
|
|
Ширина коридора обслуживания (в свету |
|
|
|
между ограждениями): |
|
|
|
Если в коридоре управления не находятся приводы |
|
|
|
выключателей или разъедините-лей………… |
100 |
100 |
100 |
Если в коридоре управления находятся приводы |
|
|
|
выключателей или разъединителей…… |
150 |
150 |
150 |
|
|
|
|
86
Продолжение табл.5.1
При двустороннем расположения оборудова- |
|
|
|
|
||
ния: |
|
|
|
|
|
|
Если в коридоре управления не находят- |
120 |
120 |
|
120 |
||
ся приводы выключателей или разъединителей |
|
|
|
|
||
|
|
|
|
|
||
От низшей точки проводов воздушных вводов |
|
|
|
|
||
в РУ, не пересекающих проездов или мест, где |
|
|
|
|
||
возможно движение транспорта и т.п., до |
450 |
450 |
|
475 |
||
поверхности земли |
|
|
|
|
|
|
|
|
|
|
|
||
Примечание. При воздушных вводах в |
700 |
700 |
|
700 |
||
распределительное |
устройство, |
пересекающих |
|
|
|
|
проезды или места, где возможно движение |
|
|
|
|
||
транспорта и т.п., расстояния принимают |
|
|
|
|
||
|
|
|
|
|
||
От низшей точки проводов воздушных вводов |
300 |
300 |
|
300 |
||
в здании РУ, расположенных над его крышей, до |
|
|
|
|
||
крыши |
|
|
|
|
|
|
|
|
|
|
|||
Расстояние, м, в свету от кожуха |
При всех напряже- |
|||||
трансформатора до частей здания при мощности |
ниях до: |
|
|
|
||
трансформаторов, кВА…………………. |
|
|
|
|
||
|
|
|
|
|
||
|
|
|
Задней и |
Полотна |
||
|
|
|
боковых |
двери или |
||
|
|
|
стен |
выступа- |
||
|
|
|
|
|
|
|
|
|
|
|
ющих |
||
|
|
|
|
частей |
||
|
|
|
|
стены со |
||
|
|
|
|
стороны |
||
|
|
|
|
входа |
||
До 320 |
|
|
0,3 |
|
0,6 |
|
|
|
|
|
|
|
|
До 1000 |
|
|
0,6 |
|
0,8 |
|
|
|
|
|
|
|
|
При длине РУ свыше 10 м в нем должно быть не менее двух выходов наружу, из которых один разрешается осуществить на площадку наружной пожарной лестницы. Двери выхода должны открываться наружу.
Закрытые распределительные устройства и главный щит управления должны быть связаны с главным корпусом закрытым проходом.

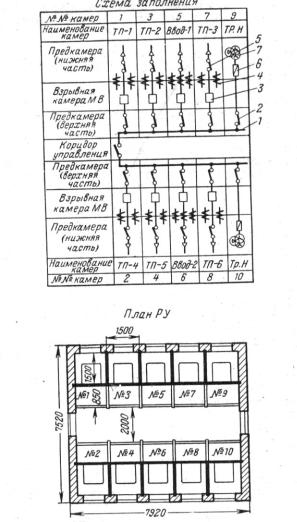

Размеры ячеек, ширина зданий, а также высота этажей РУ должны быть кратными 100 мм. Расстояния между осями здания
87
в продольном и поперечном направлениях, равно как и расстояния между осями основных поперечных балок, принимаются кратными размеру ячейки РУ.
Таблица 5.2
Наименьшие допускаемые расстояния в РУ до 1 кВ
Наименьшие расстояния |
Величина |
|
расстояний, |
|
см |
|
|
1 |
2 |
|
|
Между неподвижно укрепленными голыми, находящими- |
|
ся под напряжением частями разной полярности, а также между |
|
ними и неизолированными металлическими частями1. |
|
По поверхности изоляции… |
3,0 |
|
|
По воздуху… |
1,5 |
|
|
От голых, находящихся под напряжением частей, до: |
|
поручней или сеток |
10,0 |
сплошных съемных ограждений |
5,0 |
сетчатых ограждений в РУ, установленных в |
|
помещениях, доступных для неквалифицированного персонала2 |
70,0 |
В проходах обслуживания, находящихся как с лицевой, |
|
так и с задней стороны РУ: |
|
ширина проходов в свету3 |
80,0 |
высота проходов в свету |
190,0 |
|
|
Между неогражденными голыми токоведущими частями, |
|
расположенными на доступной высоте (менее 2,2 м) по одну |
|
сторону прохода и противоположной стеной или оборудовании- |
|
ем, не имеющим неогражденных голых токоведущих частей4: |
|
при напряжении до 500 В |
100.0 |
при напряжении 500 В и выше |
150,0 |
ширина дверей в проходах |
75,0 |
высота дверей в проходах |
190,0 |
|
|
1Для осветительных щитков приведенные расстояния могут быть уменьшены соответственно до 2,0 и 1,0 см.
