Вколпачке изолятора имеются гнездовые отверстия с резьбой для крепления изолятора.
Фланцы опорных изоляторов могут быть круглой, овальной или квадратной формы.
Внастоящее время промышленность выпускает малогабаритные изоляторы. Их колпачки и фланцы заменены стальными деталями, заармированными в фарфоровый корпус; это значительно уменьшает высоту изоляторов.
Типы, установочные размеры и вес опорных изоляторов даны в табл.5.3 и на рис. 5.5.
Таблица 5.3
Типы, основные размеры и вес опорных изоляторов
Тип |
Размеры, мм |
|
Рис.5.5 |
Вес |
|
|
|
|
|
|
|
изоляторов |
Н |
D |
d* |
|
1шт,кг |
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
ОА-6-кр |
165 |
108 |
М12 |
а |
2,4 |
|
|
|
|
|
|
ОА-6-ов |
165 |
135 |
2*12 |
б |
2,5 |
|
|
|
|
|
|
ОА-10-кр |
190 |
108 |
М12 |
а |
2,6 |
|
|
|
|
|
|
ОА-10-ов |
190 |
135 |
2*12 |
б |
2,9 |
|
|
|
|
|
|
ОБ-6-кр |
185 |
132 |
М16 |
а |
4,2 |
|
|
|
|
|
|
ОБ-6-ов |
185 |
175 |
2*15 |
б |
4,9 |
|
|
|
|
|
|
ОБ-10-кр |
215 |
132 |
М16 |
а |
4,6 |
|
|
|
|
|
|
ОБ-10-ов |
215 |
175 |
2*15 |
б |
5,5 |
|
|
|
|
|
|
ОБ-10-кв |
215 |
150 |
4*15 |
в |
6,4 |
|
|
|
|
|
|
ОВ-10-кв |
225 |
140 |
4*16 |
в |
7,9 |
|
|
|
|
|
|
ОД-10-кв |
235 |
155 |
4*16 |
в |
11,6 |
|
|
|
|
|
|
ОМА-6 |
100 |
77 |
М12 |
- |
1,12 |
|
|
|
|
|
|
ОМА-10 |
120 |
82 |
М16 |
- |
1,47 |
|
|
|
|
|
|
ОМД-10 |
134 |
160 |
М16 |
- |
6,30 |
|
|
|
|
|
|
94
5.3.2 Монтаж проходных изоляторов
Устройство и типы изоляторов. Проходные изоляторы служат в качестве изоляции при прохождении токоведущих частей через стены, междуэтажные перекрытия и полки РУ.
На номинальные токи свыше 1000 А применяют шинные проходные изоляторы, которые не имеют токоведущих частей. Шина в таком изоляторе пропускается через его сквозное отверстие.
Типы, установочные размеры, разрушающие нагрузки на изгиб и вес проходных изоляторов приводятся в таблице 5.4 и на рис.5.6.
Таблица 5.4
Типы, основные размеры, разрушающие нагрузки на изгиб и вес проходных изоляторов
Тип |
|
Размеры, мм |
Разрушающая |
Вес 1 шт. |
|
изолятора |
ис. |
|
|
нагрузка на |
кг |
А |
Б |
||||
|
1 |
|
|
изгиб, кг |
|
|
|
|
|
|
|
ПА-6/400 |
|
375 |
132 |
375 |
3,5 |
|
|
|
|
|
|
ПА-6/600 |
|
406 |
132 |
|
4,5 |
|
|
|
|
|
|
ПБ-10/600 |
|
425 |
165 |
750 |
6,6 |
|
|
|
|
|
|
ПВ-6/1000 |
|
625 |
175 |
|
9,1 |
|
|
|
|
|
|
ПБ-10/1000 |
|
580 |
155 |
1250 |
20,5 |
|
|
|
|
|
|
ПВ-10/1000 |
|
468 |
155 |
|
22,9 |
|
|
|
|
|
|
ИПШ-1-10 |
|
480 |
200 |
2000 |
7,5 |
|
|
|
|
|
|
ИПШ-II-10 |
|
484 |
230 |
3000 |
25 |
|
|
|
|
|
|
ИПШ-III-10 |
|
488 |
260 |
4000 |
33,8 |
|
|
|
|
|
|
95
Примечание. В обозначениях типов изоляторов принято: П- проходной, И- изолятор, Ш- шинный, А,Б,В- группы по разрушающей нагрузке на изгиб, числитель дроби – номинальное напряжение, знаменатель – номинальный ток. Для изоляторов ИПШ первая цифра – группа по разрушающей нагрузке, число 10
– номинальное напряжение (кВ).
Установка изоляторов. Проходные изоляторы наиболее часто крепят на железобетонных плитах или металлоконструкциях различных исполнений.
При установке, выверке и закреплении проходных изоляторов их центры должны совпадать с продольными и поперечными осями разметки с допуском 2 мм.

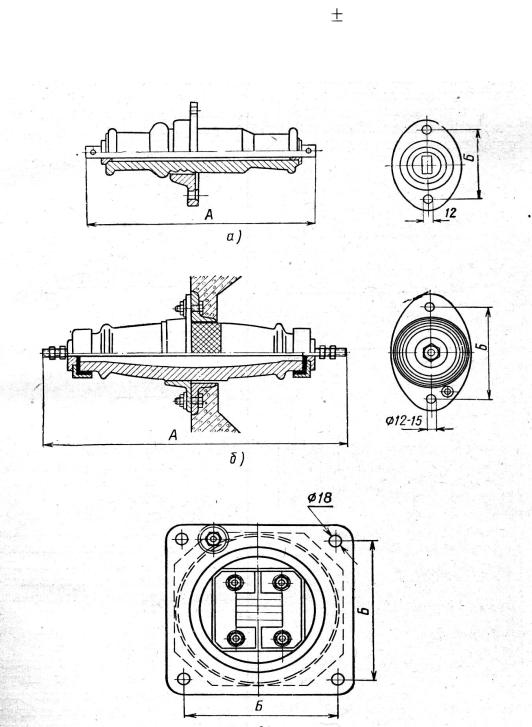

Рис. 5.6. Размеры различных типов проходных изоляторов:
а –ПА на 6 –10 кВ; 200-600 А; б – ПВ на 6-10 кВ , 1000 А; в – ИПШ на 6-10 кВ.
5.3.3. Монтаж разъединителей
Устройство и типы разъединителей. Разъединители служат для отсоединения отдельных участков электрической цепи после того, как они обесточены силовым выключателем. Отключать разъединители при протекании через них тока нагрузки запрещается, так как они не имеют устройств для гашения электрической дуги, возникающей при отключении нагрузки.
В отдельных случаях, оговоренных Правилами технической эксплуатации, разъединителями разрешается отключать небольшие емкостные токи холостого хода.
Разъединитель изготовляют однополюсные и трехполюс-
ные.
Рассмотрим устройство однополюсного разъединителя РВО-10/400 (Р- разъединитель, В- внутренней установки, о- однополюсный). Его контактная система смонтирована на двух опорных изоляторах, укрепленных на стальном цоколе. Подвижный контакт состоит из двух медных пластин, а неподвижный контакт выполнен в виде стойки. Необходимое давление в контактах во включенном положении разъединителя создается пружинами. Стальные пластины представляют собой магнитные замки. В момент протекания токов КЗ они под действием магнитных сил увеличивают давление в контактах. Вместе с этим, чтобы полностью исключить самопроизвольное отключение разъединителя, в его конструкции предусматривается специальный замок.
97
На большие токи (3000 А и более) применяют однополюсные разъединители РВК. Токоведущие части данного разъединителя имеют коробчатую форму, в результате этого улучшаются условия их охлаждения и увеличивается механическая прочность.
Типы, установочные данные и вес разъединителей приведены в табл. 5.5.
Таблица 5.5
Типы, установочные размеры и вес разъединителей
Тип |
Рис.26 |
Установочные размеры, мм |
Вес |
||
разъединителя |
|
|
|
|
кг |
|
А |
Б |
d1 |
||
ПВО-6/400 |
А |
- |
420 |
15 |
7,15 |
|
|
|
|
|
|
ПВО-6/600 |
|
|
|
|
7,5 |
|
|
|
|
|
|
РВО-10/400 |
А |
- |
420 |
15 |
7,1 |
|
|
|
|
|
|
РВО-10/600 |
|
|
|
|
7,6 |
|
|
|
|
|
|
РВ-6/400 |
Б |
546 |
280 |
15 |
24 |
|
|
|
|
|
|
РВ-6/600 |
|
|
|
|
24,6 |
|
|
|
|
|
|
РВ-10/400 |
Б |
646 |
280 |
15 |
26,5 |
|
|
|
|
|
|
РВ-10/600 |
|
|
|
|
27,1 |
|
|
|
|
|
|
РВК-10/3000 |
Б |
200 |
455 |
18 |
170 |
|
|
|
|
|
|
РВК-10/4000 |
|
|
|
|
200 |
|
|
|
|
|
|
Примечание. В обозначениях типов разъединителей принято: Р- разъединитель, В- внутренней установки, О – однополюсный, К- коробчатый; числитель дроби – номинальное напряжение, знаменательноминальный ток. Однополюсные разъединители, за исключением тех, что соединяются в трехполюсные аппараты, управляются, как указывалось, с помощью штанг.
Ревизия. Разъединители, принимаемые для монтажа, следует тщательно проверить, т.е. подвергнуть ревизии.
Плотность контактов проверяют щупом 0,05 мм, который не должен входить между контактами на глубину более 5-6 мм.
