Материал: Монтаж электрооборудования. Конспект лекций. Низовой А.Н., Шелякин В.П
Показателем плотности линейных контактов могут служить риски, образующиеся при включении и отключении на плоскостях подвижного контакта.
В процессе ревизии проверяют состояние контактных пружин разъединителя и создаваемое ими давление в контактах. Величина давления определяется с помощью динамометра. Данные о наименьших усилиях, вытягивающих ножи разъединителей различных типов, приведены в табл. 5.6.
Таблица 5.6
Наименьшие усилия, вытягивающие нож разъединителя
Номинальный ток |
Вытягиваю- |
Номинальный |
Вытягивающее |
Разъединителя, А |
щее усилие, кг |
ток разъедините- |
усилие, кг |
|
|
ля, А |
|
|
|
|
|
400 |
10 |
2000 |
40 |
|
|
|
|
600 |
20 |
3000(РВК) |
50-56 |
|
|
|
|
1000 |
40 |
4000(РВК) |
33-36 |
|
|
|
|
1500 |
40 |
5000-6000(РВК) |
50-55 |
|
|
|
|
При проверке давления в контактах удаляют с них смазку. Проверяют угол поворота ножей разъединителя при
отключении и его соответствие заводским данным. Углы поворота ножей некоторых типов разъединителей приведены в табл. 5.7.
Таблица 5.7
Углы поворота ножей некоторых типов разъединителей
Тип разъединителя |
Номинальный ток, А |
Угол поворота при |
|
|
отключении, град |
|
|
|
РВО |
400,600 |
75 |
|
|
|
РВ |
400,600 |
65 |
|
|
|
РВК-10 |
3000,4000 |
58 |
|
|
|
99
Приводы обычно рассматривают, проверяют их комплектность и исправность механических частей.
Устанавливая разъединитель, монтируют и его привод, а затем их соединяют между собой трубчатой тягой.
Смонтированный разъединитель РВК совместно с приводом ПЧ показан на рис. 5.7. При их соединении как разъединитель, так и привод устанавливают в положение «Включено». Тяга изготовляется из стальной трубы диаметром 1’’ и закрепляется на своем рабочем месте. При этом рычаги на валах разъединителя и привода временно стопорятся с помощью болтов.

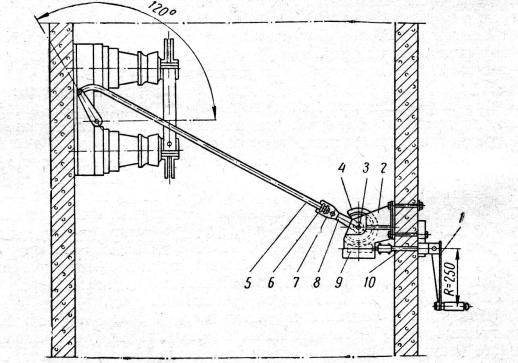

Рис. 5.7. Схема установки разъединителя с червячным
приводом:
1 - рукоятка; 2 – задний подшипник; 3 – вал; 4 – шестерня; 5 – тяга; 6 – хомуты крепления тяги; 7 – планка; 8 – рычаг; 9 – червяк; 10 – стяжные шпильки
Для проверки угла поворота ножей провертывают рукоятку привода против часовой стрелки на 12 оборотов и производят пробное отключение разъединителя, ножи которого должны переместиться на угол, заданный чертежом. В случае необходимости заданный угол получают путем изменения углов поворота
100
рычагов разъединителя или привода, а также некоторым продольным перемещением тяги.
Рычаги на валах разъединителя и привода засверливают и заштифтовывают. Одновременно затягивают гайки стяжных хомутов, закрепляющих трубчатую тягу у привода.
В ходе монтажа устанавливают также блок-контакты КСА, соединяемые с приводом тягой из полосовой или круглой стали.
5.3.4 Монтаж выключателей нагрузки
Устройство выключателя. Выключатели нагрузки отличаются от трехполюсных разъединителей наличием устройства для гашения дуги. Выключатель нагрузки ВН-16 предназначен для отключения только токов нагрузки до 400 А, поэтому в его состав входят предохранители ПК, которые служат защитой от токов КЗ. В комплекте с предохранителями аппарат называется выключателем нагрузки ВНП-16.
Выключатель нагрузки (рис. 5.8.) имеет два контура тока: рабочий и дугогасительный. Первый представлен контактами 7 и 9, второй - контактами 5 и 8. Дугогасительные контакты выдвинуты вперед по отношению к рабочим (см. положение контактов 8 и 9, 5 и 7). Поэтому по сравнению с рабочим контуром процессы замыкания в дугогасительном контуре осуществляются раньше, а замыкания позже. В результате этого электрическая дуга возникает только в пределах дугогасительного контура.
Гашение дуги происходит следующим образом. Под воздействием высокой температуры дуги корытообразный вкладыш (рис. 5.8,б) из органического стекла, сквозь который проходит контактный нож, начинает газогенерировать. Газы, прорываясь вдоль дуги по направлению щели пластмассовой камеры 6, способствуют ее быстрому гашению.
Подвижные контакты при отключении выключателя перемещаются в результате действия пружин 4 (рис. 5.8 а).
101
Основные установочные размеры выключателя ВНП-16 приведены в табл.5.8. Вес выключателя 64 кг.
Для управления выключателями нагрузки применяются приводы ПРА-12 (рычажный с автоматическим отключением) весом 16 кг и ПР-16 весом 6 кг.
Таблица 5.8
Основные установочные размеры выключателя нагрузки ВНП-16
Размеры |
Размеры выключателя, |
мм, в зависимости |
от типа |
||||
|
предохранителей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ПК-6/30 |
ПК-6/75 |
ПК- |
ПК-10/30 |
ПК- |
|
ПК- |
|
|
|
6/150 |
|
10/50 |
|
10/100 |
|
|
|
|
|
|
|
|
Высота |
703 |
758 |
758 |
803 |
858 |
|
858 |
|
|
|
|
|
|
|
|
Ширина |
680 |
680 |
680 |
680 |
680 |
|
680 |
|
|
|
|
|
|
|
|
Выключатели нагрузки можно комплектовать и соленоидными приводами ПС-10, предназначенными для дистанционного управления.
В настоящее время выпускается промышленностью выключатель нагрузки ВНП-17. Он отличается от ВНП-16 наличием устройства для автоматического отключения при перегорании одного из трех предохранителей.
Способы крепления выключателя и привода аналогичны способам крепления разъединителей.
Выключатель нагрузки соединяется с приводом тягой, представляющей собой трубу диаметром ¾. На обоих концах тяги штифтами или сваркой закрепляют регулировочные вилки.
Согласно существующим нормативам выключатель нагрузки должен быть установлен так, чтобы предохранители находились до аппарата (стая по направлению мощности). Поэтому на отходящих линиях предохранители располагают над выключателем. Учитывая, что предохранители должны разме-
102
щаться на доступной для обслуживания высоте, привод соединяют с выключателем через дистанционный подшипник.

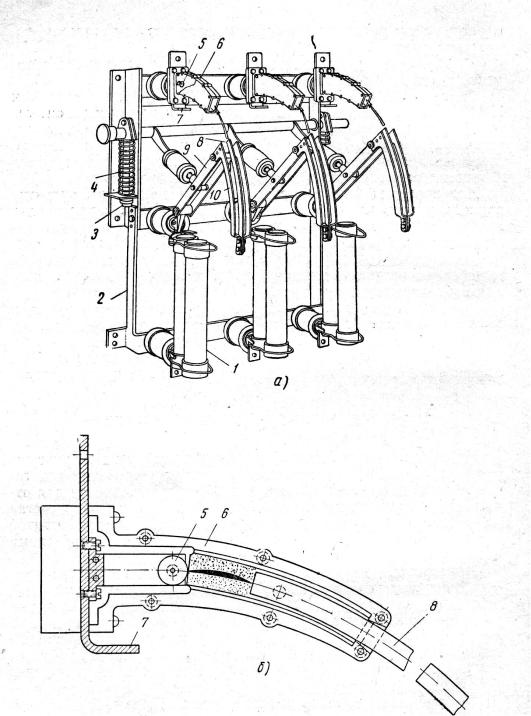

Рис. 5.8. Выключатель нагрузки ВНП-16:
а – общий вид; б – дугогасительная камера; I - предохранитель ПК; 2 – каркас для предохранителей; 3 –резиновые шайбы; 4 – отключающая пружина; 5 –неподвижный контакт дугогасительного контура; 6 – пластмассовая камера; 7 – неподвижный контакт рабочего контура; 8 – подвижный контакт дугогасительного контура (нож); 9 – подвижный контакт рабочего контура; 10 – стальные полосы
