Студенты профиля «Конструкторско-

технологическое обеспечение кузнечно-штамповочного производства» заполняют МК непосредственно для операций обработки металлов давлением (рис. 7).

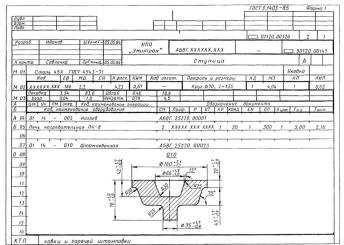

Рис. 7. Пример оформления МК изготовления изделия штамповкой

После составления маршрутной карты переходят к проектированию заготовительного участка.

В рамках курсового проектирования по дисциплине «Оборудование машиностроительных производств» проектирование заготовительного участка выполняется укрупненно и сводится к выбору заготовки и технологического оборудования для ее изготовления с учетом максимального значения коэффициента использования металла (Ким).

1.3. Автоматизированное проектирование участка или цеха

Выполнение курсового проекта может выполняться как вручную, с использованием рассматриваемых в учебном

20

пособии методик, так и с помощью специализированного программного обеспечения – PlantCAD (рис. 8).

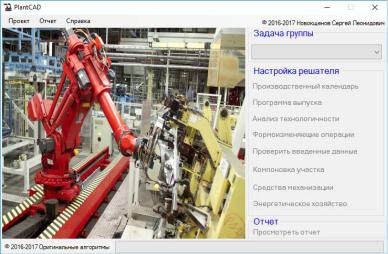

Рис. 8. Интерфейс программы PlantCAD

Программа PlantCAD предназначена для проектирования технологических процессов изготовления изделий и расчета потребного количества основного и вспомогательного технологического оборудования. При проектировании технологических процессов исходными данными являются рабочий чертеж детали, технические условия на ее изготовление, годовая программа выпуска изделий.

Из рабочего чертежа получают данные о материале, из которого изготавливается деталь, ее масса, а так же конструктивные формы и размеры детали.

Технические условия характеризуют точность и качество обработанных поверхностей, а также особые требования.

При проектировании используют справочные и нормативные материалы, каталоги и паспорта оборудования, альбомы приспособлений, ГОСТы и нормали на режущий и из-

21

мерительный инструмент, нормативы для расчета припусков, режимов резания и технического нормирования. Большинство из перечисленных элементов реализованы в программе PlantCAD с помощью баз данных.

Основной задачей технолога, работающего с программой PlantCAD, является анализ и ввод соответствующих данных в систему. Эта программа представляет собой систему, реализующую автоматизированное определение параметров технологических процессов обработки и расчета норм времени для деталей типа тел вращения и призматических деталей с унифицированным вводом данных.

Интерфейс программы PlantCAD подразделяется на три функциональных блока:

-Задача группы;

-Настройка решателя;

-Отчет.

Разработка программных модулей программы PlantCAD функциональных блоков с целью совершенствования технологической подготовки производства осуществлялась в соответствии со следующим алгоритмом (рис. 9).

При проектировании модулей программы PlantCAD, по приведенному выше алгоритму, были решены следующие задачи:

1)Разработаны алгоритмы для определения нормы времени и получения других технологических, экономических и организационных параметров для подготовки технологической документации;

2)Созданы базы данных со свойствами материалов, наиболее широко используемых в машиностроении;

3)Реализованы программные модули по функциональным блокам;

4)Разработаны решения для автоматизированного составления технологической документации в формате текстового редактора Microsoft Word.

22

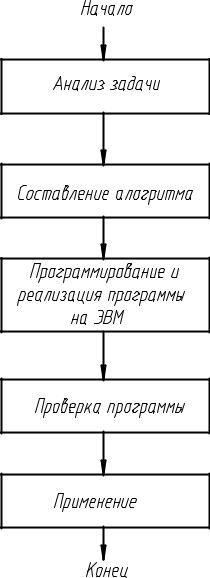

Рис. 9. Этапы автоматизированного проектирования технологических процессов

23

Решение задач технологической подготовки производства в PlantCAD осуществляется последовательным выбором соответствующего пункта меню.

Так, например, в пункте меню «Задача группы» определяется вид решаемой задачи для трех групп:

-«Автоматизированное оборудование»;

-«Обработка металлов давлением»;

-«Технология машиностроения» (рис. 10).

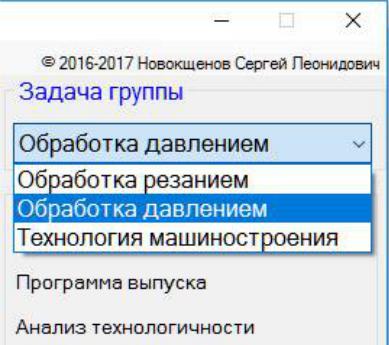

Рис. 10. Выбор типа решаемой задачи

Сразу после выбора решаемой задачи технологу предстоит ввести данные о типе проектируемого завода/цеха/участка (рис. 11). Тип предприятия позволяет выбрать область, для применения в которой предназначена проектируемая деталь:
