Материал: Оборудование машиностроительных производств. курсовое проектирование. Новокщенов С.Л., Яценко С.Н

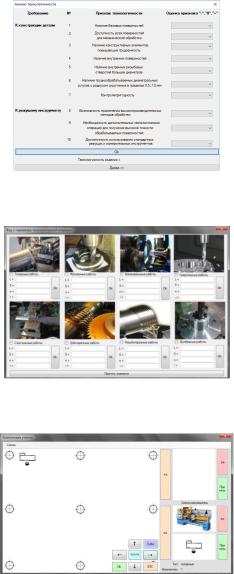

Рис. 22. Анализ технологичности

Рис. 23. Модуль определения количества оборудования

Рис. 24. Компоновка технологического оборудования в PlantCAD

35

Коэффициен т загрузки

Технологическая операция

Рис. 25. Пример последовательности ввода данных и виды графиков загрузки оборудования для различных изделий

36

2.3. Определение состава и количества основного технологического оборудования в кузнечных и холодноштамповочных цехах

Студенты профиля «Конструкторско-

технологическое обеспечение кузнечно-штамповочного производства» выполняют расчет количества оборудования в условиях кузнечного производства, где применяется широкая номенклатура различного технологического и вспомогательного оборудования.

Методика определения состава и количества оборудования в кузнечных и холодноштамповочных цехах

Состав и количество производственного оборудования и основных рабочих можно определить тремя методами: детальным, приведенным (групповым) и по укрупненным показателям.

В рамках настоящего курсового проекта будем использовать метод по укрупненным показателям. При выполнении расчета по этому методу чаще всего используют удельный выпуск деталей с единицы оборудования или его производительность. Потребное количество единиц оборудования каждого вида и типоразмера при этом составляет:

где П – годовой выпуск деталей, закрепленных за данным оборудованием, шт. или кг;

z – средняя часовая производительность единицы оборудования, шт. или кг.

Расчет потребного количества оборудования в кузнечных цехах рекомендуется выполнять так же с помощью программы PlantCAD. Для этого необходимо выбрать в меню

37

«Задача группы» пункт «Обработка металлов давлением»

(рис. 26).

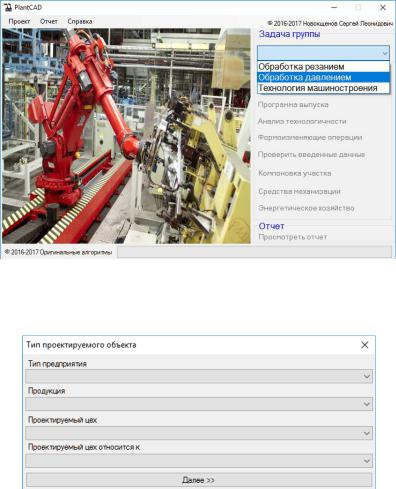

Рис. 26. Выбор задачи Далее, в соответствии с выданным вариантом, необхо-

димо ввести данные по типу производства (рис. 27).

Рис. 27. Ввод параметров проектируемого завода

Временные параметры производственного календаря задаются в пункте меню «Производственный календарь»

(рис. 28).

38

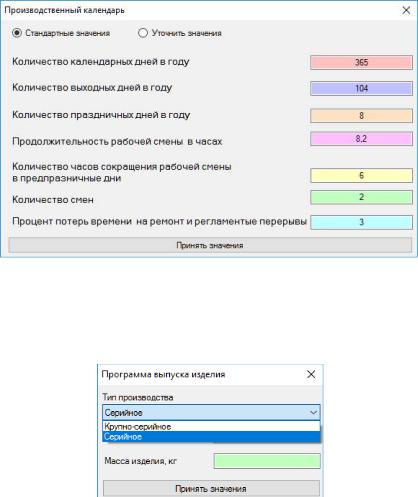

Рис. 28. Задание параметров производственного календаря

После определения количества рабочих дней в году переходят к определению производственной программы, т.е. выбору типа производства (рис. 29).

Рис. 29. Выбор типа производства и определение количества выпускаемых изделий

Количество изделий определяется типом производства, масса изделия вводится исходя из данных чертежа.

После определения количественных параметров переходят к анализу технологичности изделия, который основы-

39
