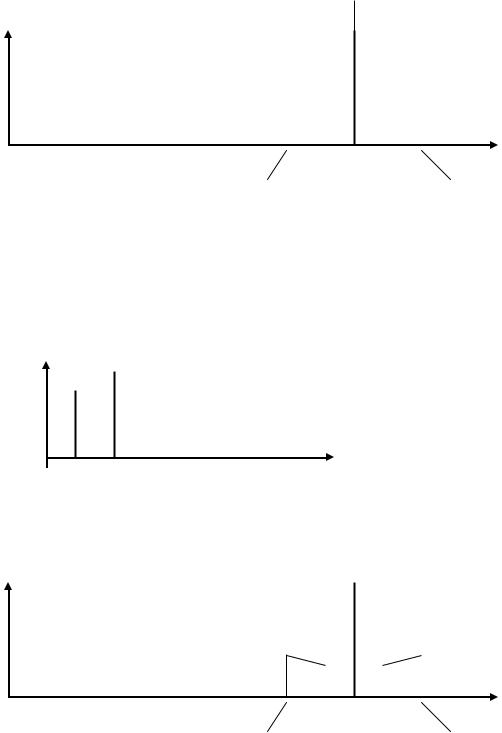

Спектр АМ сигнала.

Рис.7.11.

ПАМ 2 2

Если спектр модулирующего сигнала будет сплошным в некоторой полосе частот:

U

Рис.7.12.

то спектр АМ сигнала также будет иметь верхнюю и нижнюю боковые полосы частот , и тоже сплошные:

Рис.7.13.

0- 2 0+ 2

7.4. Энергетические показатели АМ.

Определим среднюю мощность АМ сигнала на сопротивление R за большой интервал времени:

36

U АМ (t) Um (1 M A cos t)cos 0t

Все слагаемые, содержащие cos t,cos2 0t после интегрирования и усреднения по времени уничтожаются, так что остаются два слагаемых:

1-ое слагаемое – мощность несущей, 2-ое слагаемое – мощность боковых. При амплитудной модуляции мощность боковых, которые переносят полезную информацию даже при МА=1 составляют, только 1/3 средней мощности передатчика. 2/3 мощности передатчика тратится на излучение несущей, которая не несёт информацию. Т.е АМ имеет плохие энергетические показатели. Поэтому используется более эффективные виды модуляции.

7.5. Балансная АМ (БАМ)

При БАМ не передают несущей частоты. Спектр БАМ при гармонической модуляции имеет вид:

u

Рис.7.14.

0- 1 0 0+ 1

7.6.Однополосная модуляция (ОМ)

Так как верхняя и нижняя боковые одинаковые, то можно передавать только одну боковую, однако, для детектирования сигнала ОМ на приеме необходимо точно восстановить несущую частоту, поэтому надо передавать кусочек несущей – “пилот-сигнал” .Спектр сигнала ОМ имеет сдедующий вид при гармонической модуляции :

37

Назначение нелинейного элемента, диода – преобразование ВЧ АМ сигнала, его нелинейное преобразование с целью создания нужных нам низких, модулирующих частот.

Назначение линейной цепи, т.е. RC фильтра нижних частот (ФНЧ), выделение низкой частоты, т.е. выделение спектра модулирующего сигнала.

Вольамперная характеристика ВАХ диода показана на рис. 8.2.

i

Рис. 8.2.

1. Для маленьких напряжений ВАХ диода хорошо аппроксимируется полиномом 2-ой степени (i=aU2), поэтому детектор для маленьких напряжений называется квадратичным. Рабочий участок ВАХ для квадратичного детектора А-А (рис.8.2).

2. Для больших напряжений ВАХ диода аппроксимируется отрезками прямых (линейно-ломанная аппроксимация).

Для сигналов с большой амплитудой детектор называется "линейным". i

заданная ВАХ аппроксимирующая ВАХ

Рис.8.3.

ББ u

Рабочий участок Б-Б не линейный, а линейно-ломанный.

8.2.Квадратичный детектор.

Как мы уже говорили, в этом случае ВАХ диода аппроксимируется полиномом второй степени и, следовательно, для определения спектра тока через диод используется метод "кратных дуг". На вход детектора подаем амплитудно-модулированный сигнал, т.е. выражение для АМ сигнала надо подставить в полином:

i = aU2 = /Uвх(t)= Uам(t) = Um(1+Macos( t)cos( 0t) / =

39

cos(2 t))cos(2 0t)

Всоответствии с полученным выражением построим спектр тока через диод (см. рис.8.4):

i

( 2 0 + )

ФНЧ выделяет низкочастотные составляющие тока, т.к. его АЧХ, показанная пунктиром на рисунке 8.4 имеет вид:

Следовательно, ФНЧ выделяет:

-постоянную составляющую с частотой равной 0,

-полезную составляющую с частотой модулирующего колебания ,то есть: I = aUm2 MА ,

которая определяет степень нелинейных искажений полезногосигнала. Постоянная составляющая легко отделяется разделительной емкостью, которая включается между выходом детектора и входом следующего каскада (обычно, это УНЧ) .

При квадратичном детектировании кроме полезной составляющей с частотой возникают нелинейные искажения полезного сигнала с частотой 2 . Коэффициент нелинейных искажений равен:

Чем глубже, т.е. лучше модуляция, тем больше нелинейные искажения.
