учетом характера местности и масштаба карты умножить на коэффициент, указанный в таблице 6.

3. Способы измерения площадей по карте

Площадь участка местности определяют по карте чаще всего подсчѐтом квадратов координатной сетки, покрывающих этот участок. Величину долей квадратов определяют на глаз или с помощью специальной палетки на офицерской линейке. Каждый квадрат, образуемый линиями координатной сетки

-на карте масштаба 1:50 000, соответствует на местности 1 км2,

-на карте масштаба 1: 100 000-4 км2,

-на карте масштаба 1: 200 000-16 км2.

При измерении больших площадей по карте применяется геометрический способ, который заключается в измерении линейных элементов участка и последующем вычислении его площади по формулам гео-

61

метрии. Если участок на карте имеет сложную конфигурацию, его делят прямыми линиями на прямоугольники, треугольники, трапеции и вычисляют площади полученных фигур, затем их складывая.

Например: площадь разрушений в районе ядерного взрыва подсчитывают по формуле площади круга P= R2; площадь радиоактивного заражения местности рассчитывают по формуле трапеции или по формуле для определения площади сектора круга P= Ra/2, где R- радиус круга, км, а- хорда, км.

4.Сущность изображения рельефа горизонталями

итиповые формы рельефа

Рельеф- это совокупность неровностей земной поверхности. Являясь одним из основных элементов местности, он во многом определяет ее тактические свойства. Поэтому чтобы правильно воспринимать изображение местности по топографической карте, необходимо хорошо знать сущность изображения рельефа горизонталями, его типовые формы, уметь определять относительные размеры и взаимное положение основных форм рельефа, а также абсолютные высоты и взаимное превышение точек местности.

На топографических картах рельеф местности изображается горизонталями. Горизонталь (рис. 24.) - это замкнутая линия, соединяющая на карте точки рельефа с одинаковой высотой над уровнем моря. Горизонтали можно представить как линии, полученные в результате сечения местности уровенными поверхностями, то есть поверхностями, параллельными уровню воды в океанах.

Рис. 24. Горизонталь с подписью высоты и указателями направления скатов (бергштрихи)

62

Наглядное представление о сущности изображения рельефа горизонталями дает рисунок 25, на котором изображен остров в виде горы, который постепенно затопляется водой. Уровень воды через одинаковые промежутки времени останавливается на высоте, равной h . В результате каждому уровню воды будет соответствовать своя береговая линия, в виде замкнутой кривой, все точки которой имеют одинаковую высоту h Расстояния между смежными береговыми линиями (смежными секущими поверхностями) образуют высоту сечения. Если все линии равных высот спроектировать на поверхность земного эллипсоида и изобразить в определенном масштабе на карте, то получим на ней изображение горы в плане в виде системы замкнутых кривых линий. Эти линии и будут горизонталями.

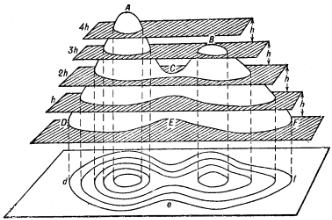

Рис. 25. Сущность изображения рельефа горизонталями.

Таким образом, рассмотренный пример позволяет сделать следующие выводы:

-высота сечения - это расстояние между двумя смежными горизонталями по высоте;

-все точки, лежащие на одной горизонтали, имеют одинаковую высоту;

-так как горизонтали по карте проходят через равные промежутки по высоте, то по числу горизонталей на скатах можно определять высоту скатов и взаимные превышения точек земной поверхности;

-чем больше горизонталей на скате, тем он выше;

63

-заложения горизонталей, то есть расстояния в плане между смежными горизонталями, зависят от крутизны скатов. Чем скат круче, тем меньше заложение;

-по величине заложения можно судить о крутизне ската.

Виды горизонталей. Горизонтали на топографической карте проводятся сплошными тонкими коричневыми линиями, в соответствии с высотой сечения каждой карты, и называются основными, или сплошными горизонталями.

Каждая пятая основная горизонталь выделяется для удобства чтения рельефа и изображается на карте утолщенной.

Дополнительные или полгоризонтали изображаются прерывистой тонкой линией через 0.5 высоты сечения. Они служат для отображения характерных форм и деталей рельефа - перегибов скатов, вершин, седловин, а также для изображения рельефа равнинных участков, когда заложения между основными горизонталями очень велики и составляют более 3-4 см.

Вспомогательные горизонтали изображаются короткими прерывистыми тонкими линиями через 0.25 высоты сечения рельефа. Они применяются для изображения отдельных небольших высот и бугров на плоскоравнинной местности, которые не передаются основными и дополнительными горизонталями. Проводятся вспомогательные горизонтали на произвольной высоте, чтобы лучше передать какую-то конкретную форму рельефа. Ответные вспомогательные горизонтали на противоположных склонах не проводят.

Основная высота сечения рельефа указывается на каждом листе карты под южной стороной рамки. Например, надпись « Сплошные горизонтали проведены через 10 метров)» означает, что на этой карте все горизонтали, показанные сплошными линиями равны 10 метрам, а утолщенные - 50 метрам.

Типовыми формами рельефа называются отдельные элементы рельефа, имеющие определенный внешний вид и изображающиеся на картах горизонталями.

64

К основным типовым формам рельефа относятся:

•гора - куполообразное или коническое возвышение с четко выраженным основанием - подошвой (500 м и более над уровнем моря). Возвышенность округлой или овальной формы с пологими склонами, слабо выраженным подножием и относительной высотой до 200 м. называется холмом или высотой, искусственно созданные холмы назы-

ваются курганами;

•котловина - понижение, как правило, чашеобразной формы, замкнутое со всех сторон;

•хребет - вытянутое в одном направлении возвышение; линия, соединяющая противоположные скаты хребта, называется водоразделом или топографическим гребнем;

•лощина - вытянутое углубление, понижающееся в одном направлении. Линия по дну, к которой направлены скаты, называется водосливом;

•седловина - понижение между вершинами горного хребта. В горах седловина, как правило, является местом перевала через горный хребет.

Лощины, в свою очередь, также имеют некоторое количество разновидностей:

•долины - большие и широкие лощины с пологими скатами и слабонаклоненным дном;

•овраги - глубокие крутосклонные размывы, образованные временными водотоками. Их длина может достигать 5-10 км, ширина - до 50 м, а глубина 30 м и более.

•балки - сухие или с временным водотоком долины. Их дно полого вогнутое, скаты выпуклые. Длина балки от сотен метров до 20 - 30 км, ширина по верху обычно 100-250 м, по дну 15 - 30 м, глубина колеблется от 20 до 50 м. Скаты и дно, как правило, задернованы и покрыты древесной растительностью;

•промоины - небольшие размывы с крутыми обнаженными стенками и узким, иногда извилистым, дном;
