Железные дороги.

Железные дороги - при изображении на картах подразделяются:

-по ширине колеи на ширококолейные (1435 мм и более, в России1524 мм) и узкоколейные (менее 1435 мм);

-по числу путей: на однопутные, двухпутные, трехпутные;

-по виду тяги: на электрифицированные, с дизельной или паровой

тягой;

-по состоянию: на действующие, строящиеся и разобранные.

Гидрография

На топографических картах показываются следующие основные объекты гидрографии: побережье и прибрежная полоса морей, озера, реки и другие естественные и искусственные водные источники. Реки подразделяются на: узкие - ширина русла 60м; средние - ширина русла до 200м; широкие - ширина русла более 200м; мелкие - глубина русла до 1,5м; глубокие - глубина русла более 1,5м; со слабым течением, скорость течения до 0,5м/сек.; со средним течением, скорость течения от 0,5 до 1м/сек.; быстрые, скорость течения от 1 до 2 м/сек.; очень быстрые, скорость течения более 2м/сек. На картах показываются также урезы воды, береговые обрывы, опасные и осыпающиеся берега, маяки и др.

Растительный покров Леса. Лесная растительность в зависимости от высоты деревьев и

полноты насаждения (сомкнутости крон) показывается на картах: лес высотой более 4 м - фон зеленый; поросль леса высотой до 4 м - фон светло-зеленый; редколесье - без фона.

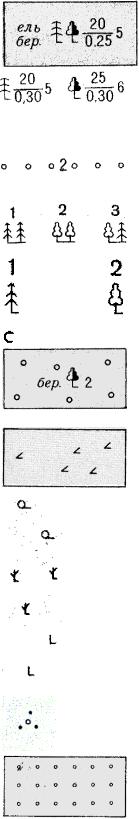

Хвойные леса (ель, пихта, сосна, кедр, лиственница и др.)

Лиственные леса (дуб, бук, клен, береза, осина и др.)

51

Смешанные леса

Характеристика древостоя в метрах: в числителе— высота деревьев, в знаменателе—толщина, справа от дроби—расстояние между деревьями Узкие полосы леса и защитные лесонасаждения (2— средняя высота деревьев в метрах)

Отдельные рощи, не выражающиеся в масштабе карты: 1) хвойные; 2) лиственные; 3) смешанные Отдельно стоящие деревья, имеющие значение ориентиров: 1) хвойные; 2) лиственные

Отдельные деревья, не имеющие значения ориентиров Поросль леса, лесные питомники и молодые посадки леса высотой до 4 м (2—средняя высота деревьев в метрах)

Буреломы

Редкие леса (редколесье)

Горелые и сухостойные леса

Вырубленные леса

Кустарники

Фруктовые и цитрусовые сады

52

ТЕМА 4.

ИЗМЕРЕНИЯ ПО ТОПОГРАФИЧЕСКОЙ КАРТЕ

1. Масштаб. Способы и точность измерения расстояний по карте

Полнота, подробность и точность изображения местности на карте зависят, прежде всего, от ее масштаба.

Масштаб карты (рис. 18.) показывает, во сколько раз длина линии на карте меньше соответствующей ей длины на местности. Он выражается в виде отношения двух чисел. Например, масштаб 1:50 000 означает, что все линии местности изображены на карте с уменьшением в 50 000 раз, т. е. 1 см на карте соответствует 50 000 см (или 500 м) на местности.

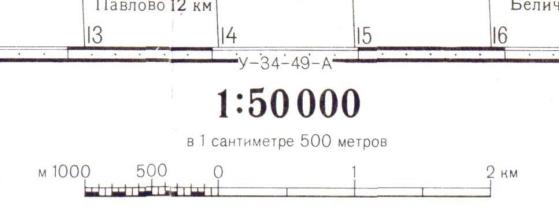

Рис. 18. Численный и линейный масштабы карты

Масштаб может быть выражен в числовой форме (численный масштаб) или в графической (линейный, поперечный масштабы) в

виде графика. Расстояние по карте измеряют, пользуясь обычно численным масштабом или линейным. Более точные измерения выполняют с помощью поперечного масштаба.

Полезно запомнить правило: если в правой части отношения зачеркнуть два последних нуля, то оставшееся число покажет, сколько метров на местности соответствует 1 см на карте, т. е. величину масштаба.

53

Численный масштаб – это масштаб карты, выраженный дробью, числитель которой – единица, а знаменатель – число, показывающее, во сколько раз уменьшены на карте горизонтальные проложения линий местности.

Чем меньше знаменатель, тем крупнее масштаб карты. Например, масштаб 1:50000 показывает, что все линейные размеры элементов местности (их горизонтальное проложение на уровенную поверхность) при изображении на карте уменьшены в 50 000 раз.

Численный масштаб показывает только степень уменьшения линии и не зависит от системы линейных мер, поэтому он может быть использован при работе с любой системой мер: сантиметрами, дюймами и т.д. Например, при масштабе карты 1:25 000 1 сантиметр на карте соответствует 25 000 см на местности, 1дюйму на карте – 25 000 дюймов на местности (1 дюйм = 2,54 см) и т.д.

Масштаб карты подписывается под южной рамкой карты. Расстояние на местности в метрах или километрах, соответствую-

щее 1 см карты, называется величиной масштаба, она указывается на карте под численным масштабом.

Графическое выражение численного масштаба называется линей-

ным масштабом.

На шкале линейного масштаба оцифрованы отрезки, соответствующие расстояниям на местности в метрах или в километрах.

Для более точного измерения расстояний по карте, например, при топогеодезической привязке позиций, подготовке топопривязчика к ра-

боте применяют поперечный масштаб (рис. 19.).

При сравнении нескольких масштабов более крупным будет тот, у которого число в правой части отношения меньше. Допустим, что на один и тот же участок местности имеются карты масштабов 1:25 000, 1:50 000 и 1:100000. Из них масштаб 1:25000 будет самым крупным, а масштаб 1:100 000 - самым мелким.

54

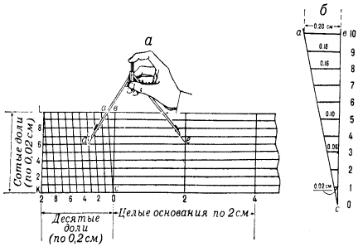

Рис. 19. Поперечный масштаб.

Чем крупнее масштаб карты, тем подробнее на ней изображена местность. С уменьшением масштаба карты уменьшается и количество наносимых на нее деталей местности. Так, при сравнении изображений одного и того же участка местности на картах различных масштабов видно, что на картах масштабов 1:100000 и 1:200 000 нельзя было показать незначительные по величине озера, полевые и некоторые грунтовые дороги, а также другие местные предметы и детали рельефа, показанные на картах масштабов 1:25000 и 1:50000.

Подробность изображения местности на топографических картах зависит от ее характера: чем меньше деталей содержит местность, тем полнее они отображаются на картах более мелких масштабов. Так, например, на карте масштаба 1:200 000 на малообжитую пустынную местность могут показываться все отдельно расположенные строения, колодцы, грунтовые дороги и даже тропы.

Для топографических карт РФ установлен масштабный ряд (табл. 4). Сотрудники ОВД для решения служебно-боевых и оперативных задач чаще всего используют карты масштабов 1:25 000 и 1:50 000, которые позволяют детально изучить сравнительно небольшие участки

местности.

Карты масштабов 1:25000 и 1:50000 в ОВД используются, как правило, как оперативные и рабочие карты начальника горрайоргана для
