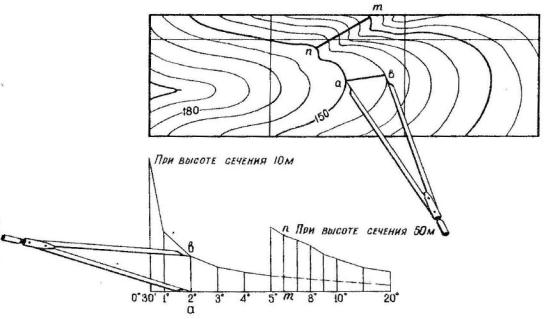

Рис. 28. Определение крутизны ската по шкале заложений

Оценка крутизны ската на глаз

Расчеты показывают, что на всех топографических картах с нормальной высотой основного сечения ( т.е. 0.02 величины масштаба карты) заложению в 1 см соответствует крутизна ската 1.2 градуса или округленно в 1 градус, а заложению в 1 мм соответствует крутизна скатов в 10 градусов. Поэтому применимо общее правило для приближенного определения крутизны скатов на глаз: Определяемая крутизна ската

во столько раз больше ( меньше) 1 градуса, во сколько раз его заложение между сплошными смежными горизонталями меньше (

больше) 1 см.

Например, на карте масштаба 1:50 000 с высотой сечения 10 м крутизна ската будет примерно равна: при заложении ската 0,5 см. - 2 градуса, при заложении 0, 1 см. - 10 градусов, при заложении 2 см- 0.5 градуса.

71

ТЕМА 5. ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ

1. Сущность и способы ориентирования на местности

При выполнении многих служебно-боевых задач действия командиров (начальников) и сотрудников ОВД неизбежно связаны с ориентированием на местности. Умение ориентироваться необходимо, например, на марше, в бою, в разведке для выдерживания направления движения, целеуказания, нанесения на карту (схему местности) ориентиров, целей и других объектов, управления подразделением и огнем. Закрепленные опытом знания и навыки в ориентировании помогают более уверенно и успешно выполнять боевые задачи в различных условиях боевой обстановки и на незнакомой местности.

Ориентироваться на местности - это значит определить свое ме-

стоположение и направления на стороны горизонта относительно окружающих местных предметов и форм рельефа, найти указанное направление движения и точно выдержать его в пути. При ориентировании в боевой обстановке определяют также местоположение подразделения относительно своих войск и войск противника, расположение ориентиров, направление и глубину действий.

Местные предметы и формы рельефа, относительно которых определяют свое местоположение, положение целей (объектов) и указывают направление движения, называются ориентирами. Они выделяются обычно своими размерами, формой, окраской и легко опознаются при обзоре окружающей местности.

Выбор и использование ориентиров. Ориентиры подразделяются на площадные, линейные и точечные.

К площадным ориентирам относятся населенные пункты, отдельные массивы леса, рощи, озера, болота и другие объекты, занимающие большие площади. Такие ориентиры легко опознаются и запоминаются при изучении местности.

72

Линейные ориентиры - это местные предметы и формы рельефа, имеющие большую протяженность при сравнительно небольшой их ширине, например дороги, реки, каналы, линии электропередач, узкие лощины и т. п. Они используются, как правило, для выдерживания направления движения.

К точечным ориентирам относятся трубы заводов и фабрик, постройки башенного типа, ретрансляторы, перекрестки дорог, путепроводы, пики горных вершин, ямы и другие местные предметы, занимающие небольшую площадь. Эти ориентиры используются обычно для точного определения своего местоположения, положения целей, указания секторов огня, полос наблюдения.

Уверенное ориентирование на местности во многом зависит от правильного выбора ориентиров. Так, для выдерживания направления движения днем выбирают ориентиры, которые могут быть легко опознаны еще при подходе к ним, например постройки башенного типа, отдельные деревья, т. е. точечные ориентиры. Однако ночью такие ориентиры слабо различаются издали, поэтому при ограниченной видимости используются в основном линейные и площадные ориентиры. Таким образом, при выборе ориентиров необходимо всегда учитывать условия, в которых подразделение будет действовать на местности.

В боевой обстановке наряду с определением своего местоположения и направления движения ориентиры используются для целеуказания, управления подразделением и огнем в бою. Они назначаются старшим начальником. В необходимых случаях командиры подразделений выбирают дополнительные ориентиры. В качестве ориентиров следует выбирать наиболее устойчивые местные предметы и формы рельефа, например высоты, насыпи, развилки дорог и т. п., которые могут сохраниться на поле боя.

Ориентиры выбираются по возможности равномерно по фронту и глубине, чтобы обеспечить быстрое и точное указание местоположения цели. Выбранные ориентиры нумеруются справа налево и по рубежам от себя в глубину. Каждому ориентиру для удобства запоминания кроме

73

номера дается условное наименование, соответствующее его внешним отличительным признакам, например: высота плоская, желтый обрыв, дом с красной крышей. Номера и наименования ориентиров, назначенных старшим начальником, не изменяются.

По ориентирам командир подразделения ставит задачи подчиненным, например: «Наблюдать в секторе: справа ориентир два - желтый обрыв, слева ориентир тривысота плоская» или «Сектор огнясправа ориентир четыресломанное дерево, слева ориентир одиндом с красной крышей».

Топографическое ориентирование заключается в ориентировании подчиненных на местности. Оно способствует быстрому уяснению подчиненными местоположения ориентиров, рубежей, целей и своих боевых задач. Топографическое ориентирование предшествует тактическому и является важным первичным этапом работы командира подразделения при постановке боевых задач подчиненным. При топографическом ориентировании вначале указывают направление на одну из сторон горизонта, обычно на север, затем местоположение подразделения и положение окружающих местных предметов, формы рельефа и расстояния до них.

Топографическое ориентирование может применяться при докладе по средствам связи о своем местоположении в тех случаях, если нет карты или потеряна ориентировка на местности. Например: «Нахожусь на кургане. 2 км на севержелезнодорожный мост; 900 м на юго-запад-лес; 5 км на югразрушенный поселок сельского типа». По указанным ориентирам (местным предметам) старший начальник определяет местоположение подразделения на топографической карте. Поэтому при топографическом ориентировании выбираются наиболее характерные площадные и линейные ориентиры, которые легко и быстро можно найти на карте.

Ориентирование на местности может быть общее и детальное.

Общее ориентирование заключается в приближенном определении своего местонахождения, направления движения и времени, необ-

74

ходимого для достижения конечного пункта движения. Такое ориентирование чаще всего применяется на марше, когда экипаж машины не имеет карты, а использует лишь заранее составленную схему или список населенных пунктов и других ориентиров по маршруту. Для выдерживания направления движения в таком случае необходимо постоянно следить за временем движения, пройденным расстоянием, определяемым по спидометру машины, и контролировать по схеме (списку) прохождение населенных пунктов и других ориентиров.

Детальное ориентирование заключается в точном определении своего местоположения и направления движения. Оно применяется при ориентировании по карте, аэроснимкам, приборам наземной навигации, при движении по азимуту, нанесении на карту или схему разведанных объектов и целей, при определении достигнутых рубежей и в других случаях.

Целеуказание на местности

Общие правила и способы целеуказания. Умение быстро и правильно указывать цели, ориентиры и другие объекты на местности имеет важное значение для управления нарядами. Целеуказание может производиться как непосредственно на местности, так и по карте или аэроснимку.

При целеуказании соблюдаются следующие основные требования: местоположение целей указывать быстро, кратко, ясно и точно; цели указывать в строго установленном порядке, пользуясь принятыми единицами измерения; передающий и принимающий должны иметь общие ориентиры и твердо знать их расположение, иметь единое кодирование местности.

Целеуказание на местности осуществляется от ориентира или по азимуту и дальности до цели.

Целеуказание от ориентира- наиболее распространенный способ. Вначале называют ближайший к цели ориентир, затем угол между направлением на ориентир и направлением на цель в тысячных и удаление

75
