ной прямой (от ориентира на себя). Полученная на прямой точка будет точкой стояния.

Засечкой точку стояния определяют при условии хорошего обзора местности и наличии на ней местных предметов и форм рельефа, которые могут служить надежными ориентирами.

По боковому ориентиру засечка производится, как правило, при движения по дороге или вдоль какого-либо линейного ориентира. Находясь на дороге, ориентируют карту, опознают на ней изображение хорошо видимого на местности предмета (ориентира), прикладывают визирную линейку к условному знаку ориентира и визируют на него. Затем, не изменяя положение линейки, прочерчивают на карте прямую линию до пересечения с условным знаком дороги. Место пересечения прочерченной линии с условным знаком дороги будет искомой точкой стояния.

Этим способом наиболее точно определяют свое местоположение на карте, если направление на боковой ориентир пересекается с направлением движения под прямым углом. Такой случай называется засечкой по перпендикуляру.

По двум-трем ориентирам засечка чаще всего выполняется, когда свое местоположение на карте не обозначено. Карту ориентируют по компасу и опознают на местности два-три ориентира, изображенных на карте. Затем, как и в предыдущем случае, визируют поочередно на выбранные ориентиры и прочерчивают по линейке направления от ориентиров на себя. Все эти направления должны пересечься в одной точке, которая будет точкой стояния. Такая засечка часто называется обратной.

Засечка по измеренным (построенным) углам (способ Болотова) выполняется в такой последовательности:

- с помощью башенного угломера или другим способом, например компасом, измеряют горизонтальные углы между тремя ориентирами, выбранными вокруг точки стояния и четко изображенными на карте;

81

-строят измеренные углы на прозрачной бумаге при нанесенной произвольно точке, принимаемой за точку стояния; эти углы могут быть построены и непосредственным визированием с помощью линейки на выбранные ориентиры на местности;

-накладывают бумагу на карту так, чтобы каждое прочерченное на ней направление прошло через условный знак того ориентира, на который оно проведено при визировании или построено по измеренным углам;

-совместив все направления с соответствующими им условными знаками ориентиров, перекалывают на карту намеченную на листе бумаги точку, при которой построены направления. Эта точка и будет точкой стояния.

По обратным дирекционным углам засечку выполняют чаще всего в обстановке, когда нельзя работать с картой на местности открыто. В этом случае измеряют компасом обратные азимуты с точки стояния на два-три точечных ориентира, видимых на местности и опознанных на карте. Величины обратных азимутов отсчитывают на шкале компаса против указателя, расположенного у целика. Измеренные азимуты переводят в дирекционные углы. Затем, построив эти углы при соответствующих ориентирах на карте, прочерчивают направления до пересечения друг с другом. Точка пересечения направлений и будет точкой стояния.

При определении точки стояния любым способом засечки следует выбирать направления так, чтобы они пересекались под углом не менее 30 и не более 150°. При всех возможных случаях проверяют положение полученной точки стояния визированием на дополнительный местный предмет (ориентир). Если при пересечении трех направлений образовался треугольник, точку стояния ставят в его центре. При больших размерах треугольника, когда его сторона более 2 мм, засечку необходимо повторить, предварительно проверив точность ориентирования карты.

82

3. Движение по азимутам

Сущность движения по азимутам заключается в выдерживании на местности заданных направлений и расстояний. Направление движения выдерживают с помощью компаса или гирополукомпаса; расстояния измеряют шагами или по спидометру.

Данные для движения по азимутам подготавливаются по карте. Подготовка данных включает в себя: изучение местности по карте, выбор маршрута и ориентиров на его участках, определение магнитных азимутов направлений и расстояний между выбранными ориентирами, оформление данных на карте или составление схемы движения. При изучении местности оценивают еѐ проходимость, маскировочные и защитные свойства.

Выбрав маршрут движения и определив ориентиры, измеряют транспортиром дирекционные углы. Транспортир обеспечивает точность / 1-2°. Измеренные дирекционные углы направлений переводят в магнитные азимуты. Расстояния между выбранными ориентирами измеряют с помощью циркуля измерителя или линейки.

Затем составляют схему маршрута (рис. 29) или таблицу ( в случае, если карта не берѐтся с собой).

При движении по азимутам назначается ведущий(направляющий), который определяет по компасу и выдерживает направление движения. Также назначают двух человек - счѐтчиков шагов, переводя расстояние в метрах в пары шагов.

На исходной точке маршрута направляющий определяет по компасу нужное направление движения по заданному азимуту на первую точку поворота маршрута, замечает в этом направлении промежуточный ориентир и начинает движение. За ним идут счѐтчики и ведут отсчѐт шагов. Достигнув промежуточного ориентира, ведущий вновь определяет по компасу направление движения и продолжает движение. И т.д. до первой точки, затем до второй и далее. Если промежуточных ориентиров не видно, то направление выдерживают по компасу.

83

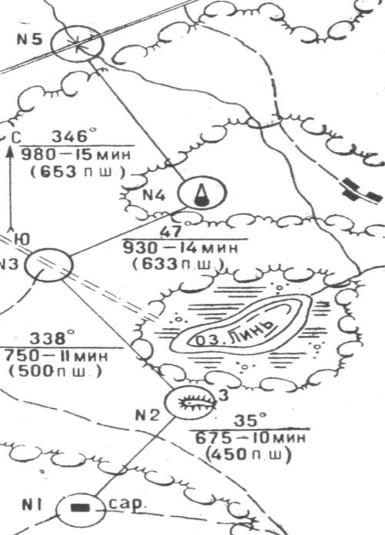

Рис. 29. Схема движения по азимуту

Обход препятствий

Точность движения по азимутам. Точность выхода к точкам поворотов маршрута зависит от характера местности, условий видимости, ошибок определения направлений движения и определения расстояний. Обычно не превышает 1/10 пройденного пути. Т.е. если заданное расстояние пройдено, а ориентира не видно, то его следует искать в радиусе 1/10 расстояния, пройденного от предыдущей точки.

84

Подготовка по карте данных для движения по азимутам

Подготовка данных для движения по азимутам выполняется по крупномасштабной карте и включает изучение местности, выбор маршрута и ориентиров по его участкам, определение магнитных азимутов (дирекционных углов) направлений и расстояний между выбранными ориентирами, оформление данных на карте или составление схемы (таблицы) движения.

При изучении местности в направлении движения оценивают главным образом ее проходимость, маскировочные и защитные свойства, определяют труднопроходимые и непроходимые препятствия и пути их обхода.

Выбор маршрута и ориентиров. Начертание маршрута зависит от характера местности, наличия ориентиров на ней и от условий предстоящего движения. Основное требование к маршруту состоит в том, чтобы он обеспечивал быстрый, а в боевой обстановке и скрытный выход к указанному пункту.

Маршрут выбирают с таким расчетом, чтобы он был с минимальным числом поворотов. В маршрут включают дороги, просеки и другие линейные ориентиры, направление которых совпадает с направлением движения. Это облегчит выдерживание направлений движения. Точки поворота маршрута намечают у ориентиров, которые можно легко опознать на местности (например, постройки башенного типа, перекрестки дорог, мосты, путепроводы, геодезические знаки).

При выборе ориентиров на участках маршрута необходимо учитывать способ выдерживания направления движения и точность, которую он обеспечивает. Например, точность выдерживания направления движения по компасу составляет 0,1 пройденного расстояния. Если расстояние между ориентирами на участке маршрута будет 6 км, то при выходе к очередному ориентиру отклонение может быть 600 м. На отыскание ориентира на местности в этом случае потребуется много времени.

Опытным путем установлено, что расстояния между ориентирами по маршруту движения не должны превышать 1—2 км при движении
