Материал: Панасик Н.В. Тактико-специальная подготовка. Ч. 1

личных мероприятий, решении задач научно-технического характера. Измеримость карты характеризуется степенью соответствия местоположения точек на карте их местоположению на картографируемой поверхности.

Информативность карты – это еѐ способность содержать сведения о изображаемых объектах или явлениях. Ни один текстовый или графический материал не может обеспечить так быстро и с такой точностью, как карта, получение сведений о расположении и особенностях изображаемых объектов и явлений.

Разновидности карт. Все карты, изображающие поверхность Земли, в том числе моря и океаны, называются географическими картами. По своему содержанию они подразделяются на общегеографические и тематические. К общегеографическим картам относятся географические карты, на которых отображается совокупность основных элементов местности без выделения каких-либо из них.

К общегеографическим картам относят и топографические карты, которые представляют собой подробные карты местности, позволяющие определять как плановое, так и высотное положение точек на земной поверхности. В России используют топографические карты масштаба

1:1000000 и крупнее.

Классификация топографических карт по масштабу дана в табл.1. Таблица 1

К тематическим картам относят карты, основное содержание которых определяется конкретной темой. Примером тематических карт могут служить обзорно-географические, геологические и другие карты. К ним также относятся специальные карты:

31

-цифровая карта; -обзорно-географическая 1:500 000, 1:1 000 000,1:2 500 000,1:5

000 000, 1:10 000 000;

-аэронавигационная 1:2 000 000, 1:4 000 000; -рельефная 1:500 000, 1:1 000 000; -карта путей сообщения 1:500 000, 1:1 000 000;

-гравиметрическая 1:200 000, 1:1 000 000; -карта геодезических данных;

-карта изменений местности 1:100 000, 1:200 000; -карта участков реки 1:25 000, 1:50 000; -карта горных проходов и перевалов 1:50 000, 1:100 000; -карта ориентиров; -планы городов 1:10 000, 1:25 000 и другие.

2. Геометрическая сущность картографического изображения земной поверхности на картах и планах

Географическое положение точек земной поверхности определяется, как известно, их координатами. Поэтому математическая задача построения картографического изображения заключается в проектировании на плоскость(карту) шарообразной поверхности Земли при строгом соблюдении однозначного соответствия между координатами точек на земной поверхности и координатами их изображения на карте. Такое проектирование требует знания формы и размеров Земли.

Форма и размеры Земли. Говоря о форме Земли, имеют в виду не физическую еѐ поверхность, а некоторую воображаемую (условную) поверхность среднего уровня мирового океана в спокойном состоянии и перпендикулярную в любой еѐ точке к направлению отвесной линии (направлению силы тяжести). Такая поверхность называется уровенной поверхностью. Фигура Земли, образованная уровенной поверхностью,

32

совпадающей с поверхностью Мирового океана в состоянии полного покоя и равновесия и продолженная под материками и островами, называется геоидом2 (рис.1).

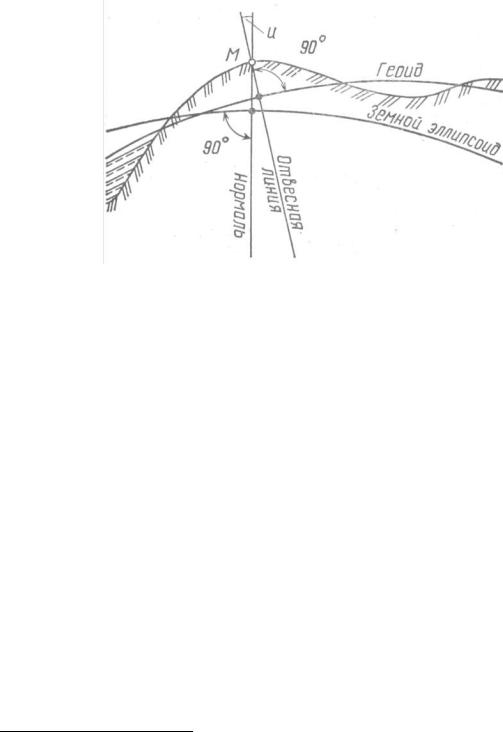

Рис. 1. Поверхности геоида и земного эллипсоида

Поверхность геоида имеет неправильную сложную фигуру с неравномерно изменяющейся кривизной. Однако эта фигура в общем близка к поверхности эллипсоида вращения с небольшим сжатием по направлению малой (полярной) оси. Размеры любого эллипсоида вращения характеризуют большая и малая полуоси.

Эллипсоид вращения имеет математически правильную поверхность, образованную вращением эллипса вокруг его малой оси. Отступление по высоте точек поверхности геоида от поверхности наиболее подходящего к нему по своим размерам эллипсоида характеризуется в среднем величиной порядка 50 м и не превосходит 150 м. По сравнению с размерами Земли такие расхождения настолько незначительны, что на практике форму Земли принимают за эллипсоид. Эллипсоид, который характеризует фигуру и размеры Земли, называют земным эллипсоидом. Установление точных размеров земного эллипсоида имеет большое на-

2 От греческого: ге – Земля, оидос – вид, т.е. фигура, имеющая вид Земли.

33

учно-теоретическое и практическое значение, т.к. это важно для создания точных топографических карт.

Размеры земного эллипсоида в разное время определялись многими учѐными по материалам градусных измерений. Примеры приведены в табл. 2.

При решении задач, когда не требуется высокая точность, фигуру Земли принимают за шар, поверхность которого (около 510 млн кв.км) равна поверхности эллипсоида принятых размеров. Радиус такого шара, вычисленный по элементам эллипсоида Красовского, равен 6 371 116 м или 6371 км.

Горизонтальное проложение. При изображении физической поверхности Земли на плоскости (карте) еѐ вначале проектируют отвесными линиями на уровенную поверхность, а затем уже по определѐнным правилам это изображение развѐртывают на плоскость (рис. 2).

При изображении небольшого участка земной поверхности соответствующий участок уровенной поверхности принимают за горизонтальную плоскость и, спроектировав на неѐ этот участок, получают топографический план местности. Геометрическая сущность такого изображения заключается в следующем: если из каждой точки какойнибудь прямой АВ в пространстве опустить перпендикуляр на горизонтальную плоскость, то точки пересечения перпендикуляров с плоскостью составят прямую ав, которая и будет плановым изображением прямой АВ. Изображение в плане точек и линий земной поверхности называется их горизонтальным проложением или горизонтальной проекцией.

34

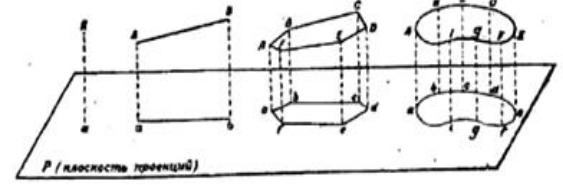

Рис. 2. Горизонтальное проложение (изображения в плане) точки, прямой, ломаной и кривой линий.

При создании карты на неѐ наносят в заданном масштабе, то есть с определѐнным уменьшением, горизонтальное проложение всех точек местности, линий, контуров, проектируя их на уровенную поверхность Земли, которую в пределах листа карты принимают за горизонтальную плоскость. На местности линии обычно наклонны, а значит, их горизонтальные проложения всегда короче самих линий.

Сущность картографических проекций. Сферическую поверх-

ность развернуть на плоскости без разрывов и складок невозможно, то есть еѐ плановое изображение на плоскости нельзя представить без искажений, с полным геометрическим подобием всех еѐ очертаний. Полного подобия спроектированных на уровенную поверхность очертаний островов, материков и других объектов можно добиться только на шаре (глобусе). Изображение Земли на глобусе обладает равномасштабностью, равноугольностью и равновеликостью.

Эти геометрические свойства одновременно и полностью сохранить на карте невозможно. Поэтому на карте имеются определѐнные искажения. Характер и размеры искажений зависят от способа построения картографической сетки, на основе которой составляется карта.

Отображение поверхности эллипсоида или шара на плоскости называется картографической проекцией. По характеру искажений различают следующие картографические проекции:

35
