-равноугольные, сохраняющие равенство углов между направлениями на карте и в натуре;

-равновеликие, сохраняющие пропорциональность площадей на карте и в натуре;

-равнопромежуточные, сохраняющие постоянство масштаба по какому-либо направлению;

-произвольные, не сохраняющие ни равенства углов, ни пропорциональных площадей, ни постоянства масштаба. Смысл применения произвольных проекций заключается в более равномерном распределении искажений на карте и удобстве решения некоторых практических задач.

Топографические карты масштабов 1:500000 и крупнее составляются в единой равноугольной проекции Гаусса3. Эта проекция принята у нас не только для составления карт указанных масштабов, но и для вычисления плоских прямоугольных координат геодезических пунктов. Координаты, вычисленные на плоскости в этой проекции, называются координатами Гаусса.

Геометрическая сущность проекции Гаусса заключается в следующем: чтобы свести неизбежные искажения проекции к минимуму, не превышающему погрешности графических построений на картах, поверхность земного эллипсоида делят меридианами, отстоящими друг от друга на 6°, на 60 равных долготных зон (рис. 3) и каждую из них при вычислении плоских координат и составлении карт развертывают на плоскости независимо от других зон (рис. 4).

3 Карл Фридрих Гаусс (1777-1855 гг.) – немецкий математик, предложивший эту проекцию в начале ХIХ века.

36

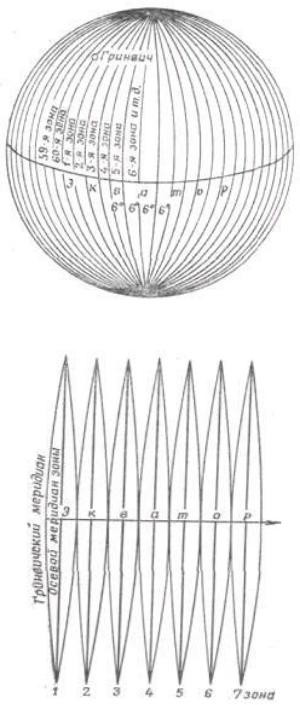

Рис. 3. Деление поверхности земного эллипсоида на шестиградусные координатные зоны

Рис. 4. Развертка (изображение) координатных зон на плоскости

37

3. Разграфка и номенклатура топографических карт

Топографические карты делятся на отдельные листы линиями географических меридианов параллелей. Такое деление удобно тем, что рамки листов точно указывает положение на земном эллипсоиде участка местности, изображенного на данном листе, и его ориентировку относительно сторон горизонта.

Деление многолистной карты на отдельные листы по определенной системе называется разграфкой карты, а обозначение листа – номенклатурой.

Карта масштаба 1:1000000 составлена в международной разграфке, принятой на 5-м международном географическом конгрессе, проходившем в 1891 году в городе Берне.

В международной разграфке географическая сетка меридианов и параллелей, проведенная через 4по широте и 6по долготе, разбивает всю поверхность Земли на трапеции, каждой из которых соответствует отдельный лист масштаба 1:10000000. Ряд листов этой карты обозначаются заглавными буквами латинского алфавита. (от А до V) и счет их ведется от экватора к полюсам. Колонны листов нумеруются цифрами от 1 до 60. счет колонн ведется от меридиана 180с запада на восток

(рис. 5.).

Колонны листов миллионной карты совпадают с шестиградусными координатными зонами, на которые разбивается поверхность земного эллипсоида при вычислении координат и составлении карт в проекции Гаусса. Различие заключается лишь в их нумерации, т.к. счет координатных зон ведется от нулевого (Гринвичского) меридиана, а счет колонн листов миллионной карты – от меридиана 180 , поэтому номер колонны всегда отличается от номера зоны на 30 единиц. Если лист карты масштаба 1:1000000 образован колонной 39, то номер зоны, к которой относится данный лист, будет 39-30=9.

38

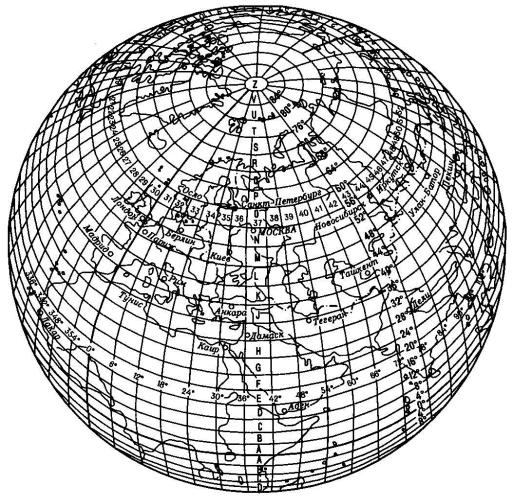

Рис.5. Разграфка поверхности Земли.

Отсюда следует правило, что для определения номера зоны по известному номеру колонны необходимо от номера колонны отнять 30, если номер колонны больше 30, или прибавить 30, если номер колонны меньше 30.

Листы карты других, более крупных масштабов, получают путем деления миллионного листа на целое число, кратное четырем – 4 листа карты масштаба 1:500000, 36 листов масштаба 1:200000, 144 листа масштаба 1:100000 и т.д. Размеры листов карт различных масштабов стандартные и приведены в таблице № 3.

39

Таблица № 3 Стандартные размеры листов карт различных масштабов

4. Определение номенклатуры листов карт

Для всех топографических карт различных масштабов установлена единая номенклатура каждого листа, которая указана над северной стороной его рамки. В основу обозначения листов топографических карт любого масштаба положена номенклатура листов карты масштаба

1:1000000.

Номенклатура листов карты масштаба 1:1000000 (рис. 6.) слагается из обозначения ряда (буквы) и колонны (цифры), в пересечении которых лист расположен. Например, лист с г. Поленск имеет номенклатуру N 36.

Номенклатура листов карт масштабов 1:500000 слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней А, Б, В, Г, указывающих расположение на нем данного листа. Счет листов ведется слева направо и сверху вниз (рис. 6.).

Листы карты масштаба 1:200000 (36 листов) обозначаются римскими цифрами от I до XXXYI (рис. 6.).
