Листы карты масштаба 1:100 000 нумеруются цифрами от 1 до 144

(рис. 6.).

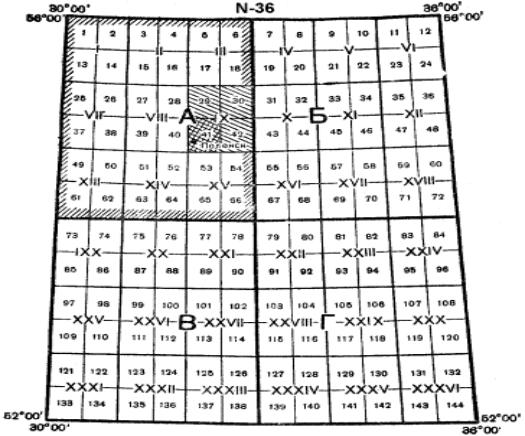

Рис. 6. Номенклатура листов карты масштаба 1: 1000000 – 1: 100000

Листы карты масштаба 1:50000, обозначаемые русскими прописными буквами А, Б, В, Г (рис. 7.).

Лист карты масштаба 1:50000 имеет 4 листа карты масштаба 1:25000, которые обозначаются строчными буквами а, б, в, г (рис. 7.).

Достоинством данной системы разграфки и номенклатуры топографических карт является ее стойкость и простота. Она может быть использована для всей поверхности земного шара и исключает случаи по-

41

вторения номенклатуры листов карт различных районов. Удобство рассмотренной номенклатуры, кроме того, состоит в том, что по ней легко определить широту и долготу каждого угла рамки любого листа карты, а также масштаб карты.

Рис. 7. Номенклатура листов карты масштаба 1: 50000 и 1: 25000

Так как меридианы к полосам сближаются, и следовательно, линейные размеры северных и южных сторон рамок с увеличением широты уменьшаются, на районы севернее параллели 60топографические карты всех масштабов издаются сдвоенными по долготе листами, а севернее параллели 76 карта масштаба 1:200000 издается строенными листами, карты остальных масштабов – счетверенными листами.

Номенклатура сдвоенных, строенных или счетверенных листов содержит обозначение всех отдельных листов (например, Р-38-1, 11).

На листах топографических карт всех масштабов наряду с номенклатурами дают закодированные (цифровые) обозначения номенклатур и дополнительных признаков, используемых при механизированном и автоматизированном учете карт.

42

5. Подбор и составление по сборной таблице заявки на карты

Для подбора необходимых листов топографических карт на конкретный район действия подразделения и быстрого определения их номенклатуры имеются специальные сборные таблицы (рис. 8.). Они представляют собой схематические бланковые карты мелкого масштаба, разделенные вертикальными и горизонтальными линиями на клетки, каждая из которых соответствует строго определенному листу карты соответствующего масштаба. На сборных таблицах указывают масштаб, подписи меридианов и параллелей, обозначение колонн и поясов разграфки миллионной карты, а также разграфку номеров листов более крупного масштаба в пределах листов миллионной карты.

При составлении заявки на карты номенклатуры запрашиваемых листов карт перечисляют в порядке чтения сборной таблицы (слева направо и сверху вниз).

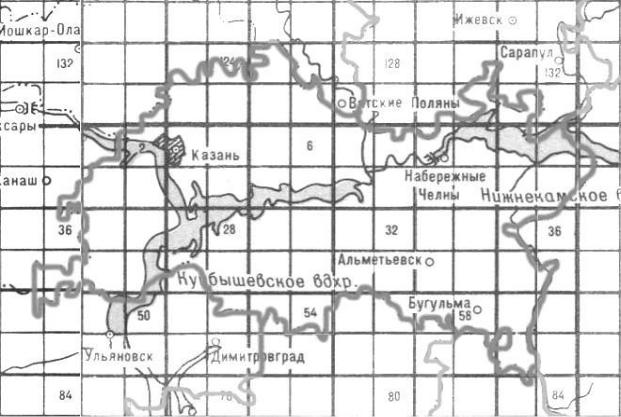

Рис. 8. Сборные таблицы для Республики Татарстан

43

ТЕМА 3.

ЧТЕНИЕ ТОПОГРАФИЧЕСКИХ КАРТ

1. Условные знаки и цветовое оформление топографических карт

Условные обозначения топографических карт представляют со-

бой единую систему цветового оформления, графических, буквенных и цифровых обозначений, с помощью которых на карте показывается месторасположение топографических элементов местности и передаются их качественные и количественные характеристики. Основу системы составляют: условные знаки и их расцветка, посредством которых на картах наглядно показываются различные объекты местности и их типовые разновидности.

Условные знаки по их назначению и свойствам разделяются на три

вида:

•масштабные;

•внемасштабные;

•пояснительные.

Масштабными условными знаками обозначаются объекты, вы-

ражающиеся в масштабе карты. Иными словами, это те объекты, размеры, которых (длину, ширину, высоту) можно измерить по карте. Эти знаки состоят из контура (внешнего очертания объекта) и пояснительного обозначения в виде фоновой окраски, цветной штриховки или сетки одинаковых по своему рисунку значков, указывающих род и разновидность объекта, например: леса, крупные реки, города, озера и т. д.

Внемасштабными, или точечными, условными знаками изо-

бражаются малоразмерные объекты, не выражающиеся в масштабе карты колодцы, отдельные камни, деревья и т. п. Поэтому такого рода знаки на карте можно представить в виде точек.

Рисунок этого знака включает главную точку, показывающую точное положение объекта на местности. Главными точками знака пользу-

44

ются при измерении расстояний и определении координат различных объектов.

Место главной точки условного знака:

геометрический центр фигуры, если условный знак имеет симметричную форму:

-отдельно расположенные дворы;

-заводы, фабрики без труб;

- электростанции;

- церкви;

- склады горючего;

- водяные мельницы и лесопильни;

середина основания знака, если условный знак имеет форму фигуры с широким основанием:

- памятники, братские могилы;

- отдельно лежащие камни;

- заводские и фабричные трубы;

- метеорологические станции;

- буддийские монастыри, храмы;

вершина прямого угла у основания знака, если условный знак имеет основание в виде прямого угла:
