Материал: Передача дискретных сообщений. Тихомиров Н.М

Глава 12. Координатные станции коммутации каналов

Процесс коммутации каналов заключается в электрическом замыкании различных цепей с целью создания временных трак­тов (каналов) для передачи сообщений. Эти функции выполняют станции коммутации каналов, имеющие специальное коммутаци­онное оборудование. Основными элементами оборудования стан­ций КК являются: коммутационное устройство (КУ), абонентские комплекты (АК) и переходные устройства (ПУ). На теле­графных сетях нашей страны в настоящее время применяются автоматические станции КК различного типа. Кроме автомати­ческих коммутационных устройств станции имеют ручные комму­таторы специального назначения.

Абонентские комплекты являются индивидуальными элемен­тами оконечных пунктов (абонентов) на станции. Они обеспечи­вают подключение абонентских установок к коммутационному устройству, а также преобразование исходящих однополюсных сигналов от оконечного телеграфного аппарата в двухполюсные для подачи в канал и обратного преобразования входящих сиг­налов.

Переходное устройство является индивидуальным промежу­точным элементом между каналом и коммутационным устройст­вом. Оно также обеспечивает разделение цепей исходящих и вхо­дящих сигналов. Со стороны каналов ПУ имеет четырехпроводную линейную цепь, а со стороны станции — двухпроводную.

Взаимосвязь основных элементов оборудования станции пока­зана на рис. 18. Коммутационные устройства станций позволяют устанавливать различные соединения: местные — любых двух абонентов станции друг с другом (на рисунке штриховой линией показано соединение абонентов 2 и n), исходящие и входящие соединения абонентов станции с каналами к другим станциям (на рисунке абонент 1 соединен с ПУ) и транзитные, когда комму­тационное устройство соединяет друг с другом два канала в раз­ном направлении (на рисунке показано соединение ПУ₂ с ПУ_m).

Структура станции определяется типом коммутационного обо­рудования, принципом управления процессами установления со­единений и емкостью станций. По типу коммутационных прибо­ров различаются станции декадно-шаговые и координатные.

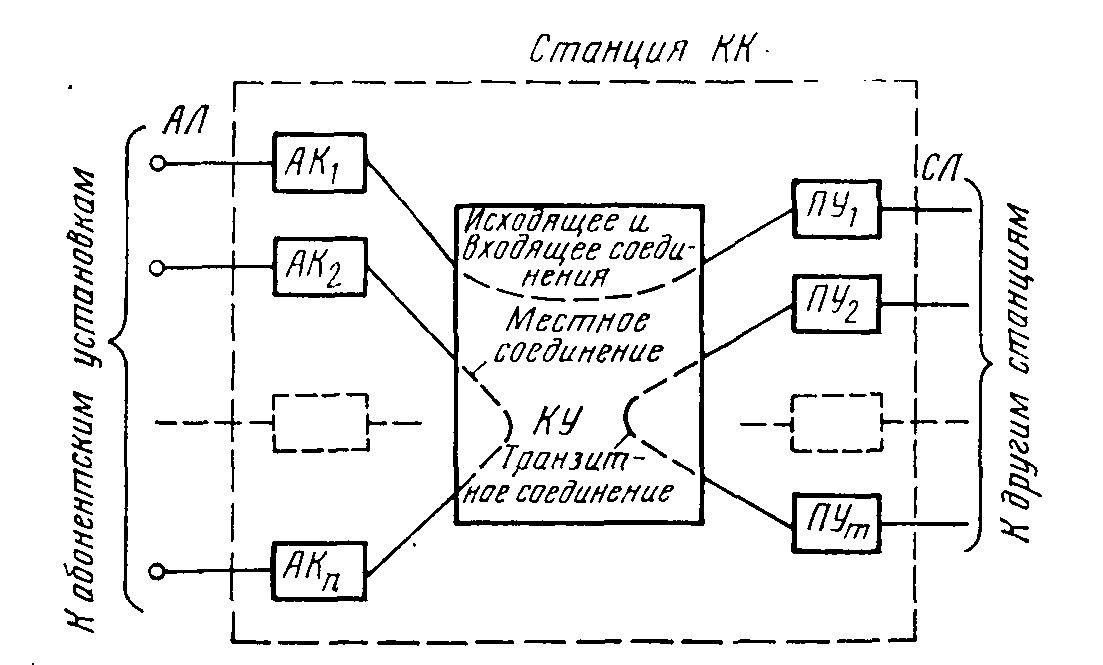

Рис. 12.1 Взаимосвязь основных элементов оборудования станции КК

Станция АТАК. Координатная станция АТАК предназначена для крупных и средних узловых пунктов телеграфных сетей КК. Она позволяет устанавливать все виды соединений. Упрощенная структурная схема станции приведена на рис.19. Станция имеет несколько ступеней искания: ступень абонентского искания (АИ), две ступени группового искания (исходящего и входящего ИГИ и ВГИ) и ступень регистрового искания (РИ). Каждая сту­пень искания имеет свое индивидуальное управляющее устрой­ство — маркер. Групповыми управляющими устройствами явля­ются регистры. Связь между ступенями искания и регистрами внутри станции обеспечивается через и с помощью исходящих и входящих шнуровых комплектов (ИШК, ВШК).

Процесс установления соединения начинается нажатием кноп­ки на вызывном приборе абонентской установки. Этот сигнал че­рез АК поступает на маркер ступени АИ (МАИ), который под­ключает линию вызывающего абонента к ИШК. Из ИШК инфор­мация о вызове передается на маркер ступени РИ (МРИ), кото­рый находит свободный регистр (Р) и подключает его к линии абонента. После получения из регистра сигнала готовности стан­ции абонент набирает номер вызываемого абонента. Сигналы набора поступают, запоминаются, анализируются и преобразуются с помощью пересчетчика (П) в сигналы управления ступенями искания. При местных соединениях эти сигналы подаются на мар­керы МИГИ, МВГИ и МАИ. После срабатывания ступеней иска­ния образуется соединение: АК (вызывающего абонента), АИ, ИШК, ИГИ, ВГИ, АИ и АК (вызываемого абонента). При исхо­дящих соединениях срабатывают ступени АИ и ИГИ и образует­ся линейная цепь: АК (вызывающего абонента), АИ, ИШК, ИГИ, ПУ. Линейная цепь входящего соединения проходит через ПУ, ВШК, ВГИ, АИ и АК (вызываемого абонента). Транзитные со­единения образуются через ПУ, ВШК, ИГИ, ПУ.

Станция АТАК также имеет ручные коммутаторы (РК) с телеграфным аппаратом (Т), позволяющие устанавливать любые соединения ручным способом.

Рис. 12.2 Структурная схема станции АТАК

Глава 13. Автоматическая координатная станция ат – пс – пд

Объединенная автоматическая телеграфная станция АТ-ПС-ПД предназначена для установления соединений путем автоматиче­ской коммутации каналов и соединительных линий между оконеч­ными пунктами сети общего пользования и абонентскими установ­ками, работающими на скоростях 50, 100 и 200 Бод.

Станция используется в качестве оконечной на республикан­ских, областных и других крупных узлах, позволяя устанавливать местные, исходящие, входящие и транзитные соединения со всеми существующими и разрабатываемыми коммутационными станци­ями.

Станция АТ-ПС-ПД обеспечивает подключение:

до 1000 линий от абонентов, ведущих передачу со скоростью 50 Бод (АТ-50);

до 1000 линий от абонентов, передающих данные со скоростью 100 Бод (АТ-100 или ПД-100);

до 1000 линий от абонентов, передающих данные со скоростью 200 Бод (ПД-200);

до 1000 линий от оконечных пунктов сети общего пользова­ния;

до 400 магистральных и местных направлений (до 4000 кана­лов).

Станция рассчитана на единую шестизначную систему нуме­рации. Тарифицируются местные и исходящие соединения от або­нентов АТ. Соединения между оконечными пунктами сети ПС и соединения абонентов сети АТ со служебными аппаратами и дат­чиками не тарифицируются.

При междугородном соединении потребителям предоставляют­ся каналы с номинальными скоростями, соответствующими их ка­тегориям (50, 100 или 200 Бод). Каналы 50-бодовые могут ис­пользоваться абонентами АТ-50 и ПС совместно или раздельно. Если каналы, соединительные линии к ОП сети ПС или або­нентские установки заняты, вызывающему ОП сети ПС предостав­ляется соединение с аппаратами переприема избыточного обме­на, а абонентам АТ дается отказ. При невозможности установ­ления соединения вызывающим пунктам АТ передается информа­ция о причине отказа в соединении в виде текстовых сигналов.

Структурная схема станции АТ-ПС-ПД (рис. 20) содержит ступень абонентского искания АИ, ступень группового искания ГИ (1ГИ, ИГИ) и ступень регистрового искания РИ. Каждая сту­пень обслуживается соответствующим маркером (МАИ, МГИ, МРИ).

Ступень АИ — комбинированная, состоит из отдельных блоков емкостью по 100 входящих линий каждый. Блок имеет трехзвенное построение и рассчитан на 100 входов, 30 выходов для исхо­дящей связи и 30 входов для входящей связи. Исходящая связь проходит через два звена А и В, а входящая — через три — С, В и А. Блок АИ выполнен на десяти МКС типа 20X10X6.

Блок ступени ГИ — двухзвенный, имеет 40 входов, 80 промежуточных линий и 200 выходов. Каждый блок ГИ содержит восемь МКС типа 20X10X6.

Блок РИ также двухзвенный, имеет 100 входов, 60 промежуточ­ных линий и 20 выходов к регистрам.

Управление всеми видами соединений осуществляет регистрово-пересчетное оборудование (регистр Р и пересчетчики 1 П и 2П). Регистр Р взаимодействует с двумя пересчетчиками, из которых 1П — управляет соединением со скоростью 50 Бод, а 2П — со скоростью 100 и 200 Бод. Для определения категории потребителя в абонентских панелях АЛ производятся соответствующие кроссировки. Абонентская панель является индивидуальным оборудова­нием каждой абонентской установки, включаемой в станцию. Для подключения канала служит переходное устройство ПУ.

Безотказное обслуживание срочных соединений на станции осуществляют с помощью двух групп коммутаторов особой корре­спонденции— КОК ПС, КОК АТ, в которые включают соответст­вующие АП и ПУ. Коммутатор КОК ПД используется только для служебной связи при передаче данных.

Для переприема избыточной входящей и неиндексированной телеграфной нагрузки на станции устанавливаются коммутаторы низовой связи КНС_изб и КНС_неинд.

Циркулярная передача телеграмм в сторону оконечных пунк­тов сети ПС производится через схемный коммутатор СК.

Станционные аппараты передачи телеграмм на сеть ПС (ТАпс), аппараты эксплуатационного контроля (ТА_ЭК), начальни­ка смены (ТА_НС), стола справок (ТА_СПР) включаются через вызыв­ные приборы ВП. Станционные аппараты, служащие только для приема избыточного исходящего, транзитного и внезонального об­мена, подключаются через панели приемных аппаратов ППА.

Телеграммы, принятые по связи АТОЛ, направляются на сор­тировку и передаются с аппарата передачи на сеть ПС. С этого же аппарата могут быть переданы и фототелеграммы после их пуншировки.

Все датчики (ДИТ, ДКТ и ДСС) находятся на пульте Д, вы­полненном в виде устройства шкафного типа с откидным столом для размещения телеграфного аппарата техника и измерителей искажений. Аппарат техника подключается через специальный ИШК к ступени ГИ.

Датчики ДИТ и ДКТ могут подключаться к станции либо в выходы ступени ГИ, либо, как это показано на схеме, через АП на входы ступени АИ.

Датчики ДИТ служат для проверки исправляющей способности телеграфных аппаратов оконечных пунктов. Для проверки исправляющей способности приемника своего телеграфного аппара­та оператор ОП путем набора шестизначного номера подключа­ется к соответствующему ДИТ.

Датчик ДКТ_ИСКАЖ используется для дистанционной проверки исправляющей способности приемников и качества работы пере­датчика телеграфного аппарата. Техник станции через выделен­ный ИШК, набрав номер вызываемой установки, подключает к ней ДКТ_ИСКАЖ. Увеличивая искажения передаваемой из ДКТ ко­довой комбинации «Кто там?», техник контролирует поступление автоответа от проверяемого аппарата. Датчик ДКТ _{НЕИСКАЖ} исполь­зуется для проверки срабатывания автоответчика аппарата лю­бой оконечной установки. Набором шестизначного номера можно подключаться к ДКТ _{НЕИСКАЖ}, который периодически выдает неиска­женные стартстопные комбинации запроса автоответа.

Сигналы, информирующие потребителей о причинах отказа, вырабатываются датчиками служебных сигналов ДСС.

Автоматический контроль абонентских участков всех категорий абонентов на скоростях телеграфирования 50 и 100 Бод осуществ­ляется с помощью аппаратуры ТАКТ.

Для передачи сигналов текущего времени оконечным пунктам и абонентам АТ-50 и ПД-200 на станции устанавливается аппара­тура ВРЕМЯ.

Установление соединений осуществляется следующим образом.

Местное соединение. Вызов от абонента поступает на АП, по­следний передает сигнал в маркер ступени АИ — МАИ, который подключает АП к свободному исходящему шнуровому комплекту ИШК и освобождается. С ИШК посылается сигнал занятия в маркер ступени регистрового искания МРИ, который подключает свободный регистр Р к ИШК и отключается. Из АП по двум про­водам в виде определенных потенциалов регистру передается ин­формация о характере соединения. Из схемы Р на АП через сту­пени РИ, АИ к вызывающему абоненту поступает сигнал отве­та станции. На ВП загорается лампа разрешения набора но­мера.

Наборные импульсы шестизначного номера транслируются в схему Р. По первым трем цифрам регистр определяет, что соеди­нение местное, а последние три цифры через распределитель занятия пересчетчика РЗП передает в схему пересчетчика П. Пересчетчик пересчитывает принятый номер, определяет АП вызываемого корреспондента, к которой проключает цепь пробы из регистра на занятость АП и передает в схему Р кодовые комбинации для дальнейшего управления соединением через ступени ГИ к ступени АИ. Регистр, получив информацию из схемы П о направлении соединения, через схему ИШК занимает МГИ, который проключает соединительные пути в требуемом направлении и отключается.

До проключения ступеней ГИ через РЗП регистр вторично занимает П (для отыскания необходимого блока АИ), передает ему три последние цифры номера, занимает АИ со стороны звена С и по шестому знаку через схему П отыскивает нужную АП и зани­мает блок АИ со стороны звена А. В этом случае происходит проключение вызывающей АП через промежуточные линии ступени IГИ и IIГИ, через промлинии звеньев С, В и А ступени АИ к вы­зываемой АП. Регистр освобождается, а абоненты оказываются соединенными.

При установлении соединения абонентов категории АТ-50 регистр передает в схему ИШК сигнал о бесплатном соединении или о номере одной из двух зон тарификации. Учет стоимости пе­реговора производится с помощью импульсных устройств и ин­дивидуальных счетчиков Сч. При отсутствии свободных выходов к блоку АИ МГИ комму­тирует соединение сети ПС с аппаратами приема коммутатора низовой связи КНС. На аппараты приема КНС поступают и не­индексированные телеграммы, т. е. телеграммы, не имеющие ин­декса городского отделения. При отсутствии свободных входов к КНС соединение сети ПС разрушается, а вызывающему ОП в виде соответствующего тек­ста посылается сигнал «Занято». При занятой вызываемой АП сети АТ соединение разрушается, а вызывающему абоненту посы­лается сигнал «Занято».

Исходящее соединение. Регистр по первым трем цифрам опре­деляет, что соединение исходящее, подключает через РЗП пере­счетчик П и передает ему первые три цифры номера. По этим цифрам пересчетчик выдает в Р информацию о требуемом направлении коммутации, т. е. пересчитанный номер направления. Одновременно с приемом четвертой цифры Р через схему ИШК поочередно занимает МГИ (IГИ и IIГИ) и передает им информа­цию о требуемом направлении. При наличии свободных каналов в требуемом направлении МГИ подключает Р к ПУ и освобож­дается. При подключении Р к исходящему каналу с ПУ вызывае­мой станции в Р вызывающей станции поступает ответный им­пульс, указывающий, что вызываемое ПУ исправно. Через ступень РИ ПУ вызываемой станции занимает регистр.

После приема первого ответного импульса Р вызывающей станции передает на ПУ вызываемой станции информацию о ха­рактере соединения (знаки 1, 2, 3 или 4).

Регистр вызываемой станции в регистр вызывающей станции передает второй ответный импульс, приняв который, Р вызывающей станции передает в схему Р вызываемой станции весь шестизначный номер и отключается. Регистр вызываемой станции, опре­делив, что соединение для данной станции местное, осуществля­ет его аналогично рассмотренному выше.

Входящее соединение. Процессы коммутации с момента заня­тия регистра аналогичны процессам коммутации при местном сое­динении. Транзитное соединение аналогично входящему и исхо­дящему.

Рис. 13.1 Структурная схема станции АТ-ПС-ПД
