Материал: Передача дискретных сообщений. Тихомиров Н.М

Контрольные вопросы

1. Дайте определение поэлементной синхронизации. Дайте определение групповой синхронизации. Дайте определение цикловой синхронизации.

2. В чем сущность синхронного метода передачи?

3. В чем сущность стартстопного метода передачи?

4. Сравните синхронный и стартстопный методы передачи.

5. Расскажите о принципе действия устройств синхронизации с непосредственным воздействием на задающий генератор. Какой недостаток устройств синхронизации с непосредственным воздействием на задающий генератор?

6. Расскажите о принципе действия устройств синхронизации без непосредственного воздействия на задающий генератор.

7. Расскажите о принципе действия синхронной системы, использующей безмаркерный метод групповой синхронизации. Перечислите преимущества и недостатки безмаркерного метода групповой синхронизации.

8. Расскажите о принципе действия синхронной системы, использующей маркерный метод групповой синхронизации.

9. Расскажите о принципе действия стартстопной системы, использующей маркерный метод групповой синхронизации.

10. Перечислите преимущества и недостатки маркерного метода групповой синхронизации.

Глава 5. Оконечное оборудование документальной электросвязи

Телеграфные аппараты предназначены для передачи и приёма телеграфных сообщений. Для передачи информации телеграфист набирает её на клавиатуре аппарата. Затем информация в виде последовательности электрических импульсов передается к кор­респонденту, которому она предназначена. При приеме последо­вательность импульсов преобразуется в знак, отпечатываемый на бумаге. Электрические сигналы, которыми обмениваются телеграфные аппараты, называются дискретными, так как они прини­мают только два определенных значения 0 и 1.

Наиболее широкое применение среди систем телеграфирования нашли стартстопные телеграфные аппараты. Называются они так потому, что когда аппарат не передает информацию, он находится в состоянии «стоп». Перед тем как передать последовательность импульсов, содержащую информацию, телеграфный аппарат посылает стартовый импульс.

Каждому знаку (букве или цифре) соответствует своя кодовая комбинация, состоящая из токовых и бестоковых посылок (1 и 0). В настоящее время в телеграфии получили распространение пятиэлементные и семиэлементные коды: для передачи одного знака надо передать комбинацию из пяти или семи единиц и нулей. Примерный вид кодовой комбинации представлен на рис.10. На приемной стороне стартовым импульсом запускается телеграфный аппарат, отпечатывается знак данной кодовой комбинации и аппарат переходит в состояние «стоп». Стартовый и столовый импульсы синхронизируют работу передающее и приемной частей телеграфных аппаратов, участвующих в передаче информации.

Телеграфные аппараты работают с различной скоростью телеграфирования. Скорость телеграфирования определяется числом элементарных посылок, передаваемых в секунду, и измеряется в бодах (Бод). Для телеграфирования приняты скорости 50, 100 и 200 Бод. Телеграфный аппарат состоит из передающей и приемной частей. Первая служит для преобразования передаваемого знака в кодовую комбинацию и передачи ее в линию, вторая производит обратное преобразование — из кодовой комбинации в соответствующий знак, отпечатываемый на бумаге. В комплект телеграфного аппарата входят также автоответчик и автостоп. Автоответчик автоматически передает условное название абонента, что обеспечивает возможность передачи сообщения при отсутствии корреспондента. Автостоп автоматически отключает электродвигатель от сети при отсутствии сигнала с линии в течение 45 с. Стартстопные телеграфные аппараты подразделяются на ленточные и рулонные, автоматизированные и неавтоматизированные. В состав автоматизированного телеграфного аппарата входя трансмиттер и реперфоратор. Трансмиттер предназначен для передачи в линию информации, содержащейся на перфоленте, реперфоратор осуществляет регистра регистрацию сообщения на перфоленте.

В зависимости от устройства и элементной базы аппараты делятся на электромеханические, электронно-механические и электронные.

В электромеханических телеграфных аппаратах передаваемый знак преобразуется в кодовую комбинацию с помощью комбинаторных линеек, управляющих контактной системой, которая набирает кодовую комбинацию, подлежащую передаче. Передача кодовой комбинации производится за один оборот распределительной муфты. При приеме кодовая комбинация преобразуется с помощью приемного электромагнита, дешифраторного механизма и механизма печати в знак, который печатается на бумажной ленте или рулоне. Для приведения телеграфного аппарата в действие используется электрический двигатель. К электромеханическим аппаратам относятся ленточные аппараты РТА-80, рулонный аппарат Т-100. Механические узлы этих аппаратов препятствуют улучшению их характеристик. Скорость передачи обычно не превышает 100 Бод. Кроме того, создается высокий уровень акустического шума. Эти недостатки устраняются введением в телеграфные аппараты электронных блоков и узлов.

В электронно-механических телеграфных аппаратах, например, РТА-80, электронная обработка телеграфных сигналов сочетается с механической печатью и перфорацией. Однако и здесь сохраняются многие недостатки электромеханических телеграфных аппаратов — по скорости передачи, акустическим шумам.

Первым электронным телеграфным аппаратом является рулонный аппарат РТА-80 пятиэлементного кода, работающий на скоростях 50 и 100 Бод. Применение электроники и интегральных микросхем позволяет расширить функциональные возможности аппарата, улучшить его качественные характеристики, повысить степень автоматизации отдельных операций, что достигается за счёт некоторого усложнения и удорожания.

Необходимость повышения скорости работы и уменьшения шумов привела к переходу от механических способов печати к безударным. Наиболее распространен мозаичный способ печати, при котором символ воспроизводится на электрочувствительной бумаге точечными электродами. Этот способ несложен конструктивно, обеспечивает высокую скорость печати, снижение уровня шумов достаточную надежность. Разработанный позднее электронный рулонный аппарат

РТА-80 работает уже на скорости 200 Бод с использованием семиэлементного кода.

Старт 1 0 1 1 0 Стоп

Рис. 5.1 Пятиэлементная кодовая комбинация

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Какие телеграфные аппараты называются стартстопными?

2.. В каких единицах измеряется скорость телеграфирования и что означает эта единица?

3. Назовите типы используемых телеграфных аппаратов.

Глава 6. Устройства ввода-вывода оконечного оборудования

Базой для интеграции услуг документальной электросвязи, станет электронный почтамп, являющийся основой центра телематических служб, а технической основой отделений электросвязи, предоставляющих комплекс услуг документальной электросвязи, будет многофункциональный терминал (МФТ) на базе ПК, оборудованного устройствами качественной печати, считывания текстовых и графических изображений (сканером), средствами передачи данных и соответствующими технологическими программами (рис.11).

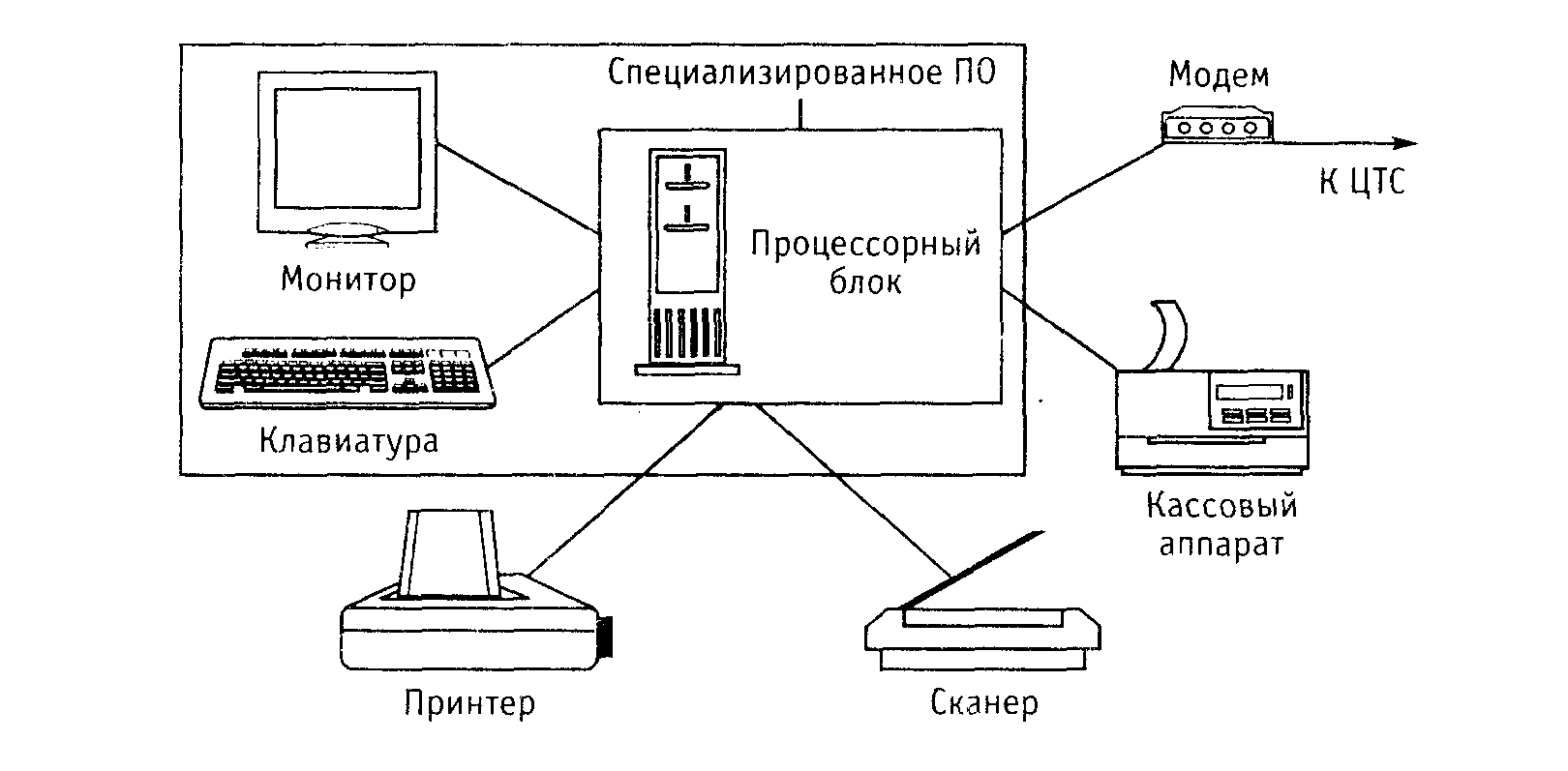

Рис. 6.1 Многофункциональный терминал для ОС

(передача/прием телеграмм, факсимильных сообщений,

сообщений электронной почты, взаиморасчеты с клиентами)

С помощью многофункциональных терминалов в отделениях будут предоставляться практически любые клиентские услуги документальной электросвязи, включая услугу «Телеграмма». Для этого МФТ, устанавливаемый в ОЭС, должен выполнять сле­дующие функции:

- обмен документальной информацией с абонентами сетей пере­дачи данных и телеграфных сетей (АТ/телекс) как в интерактивном режиме, так и режиме передачи (приема) сообщений;

- обеспечение возможности взаимодействия с телеграфной сетью общего пользования, а также с сетью «Радиотел»;

- обеспечение передачи-приема факсимильных сообщений;

- обеспечение взаимодействия с кассовыми аппаратами.

При наличии в ОЭС более одного ПК они объединяются в локаль­ную сеть на уровне ОЭС. Следовательно, в общем случае, МФТ все­гда оборудуется сетевой картой.

Наиболее полно многофункциональность представлена на рис.12, где изображен терминал для мультимедиа. Современные терминалы в дополнение к тому, что показано на рис.12, включают в себя телевизионный тюнер, что позволяет осуществлять прямое подключение к телевизионной антенне или кабельной сети. В результате пользователь может просматривать в окне на дисплее ПК теленовости, выполняя при этом свою основную работу.

Выпускаются различные варианты МФТ, например объединяющие в одном корпусе компьютер, монитор, факс-модем с автоответчиком, телефон, микрофон, звуковую плату, привод СD - RОМ, аппаратный компрессор, звуковые колонки и усилители. Такой терминал представляет пример объединения в единое целое компьютерных технологий, современных средств связи и бытовой электронной техники. Другой тип МФТ сочетает в себе струйный принтер, факс-модем, сканер, настольный копировальный аппарат.

При эксплуатации МФТ встает вопрос, как он будет работать, если потребуется одновременное выполнение нескольких его функций. Например, требуется одновременно принимать факс и печатать на принтере. Это обеспечивается благодаря запоминающему устройству большой емкости, в котором помещается не менее 35 страниц.

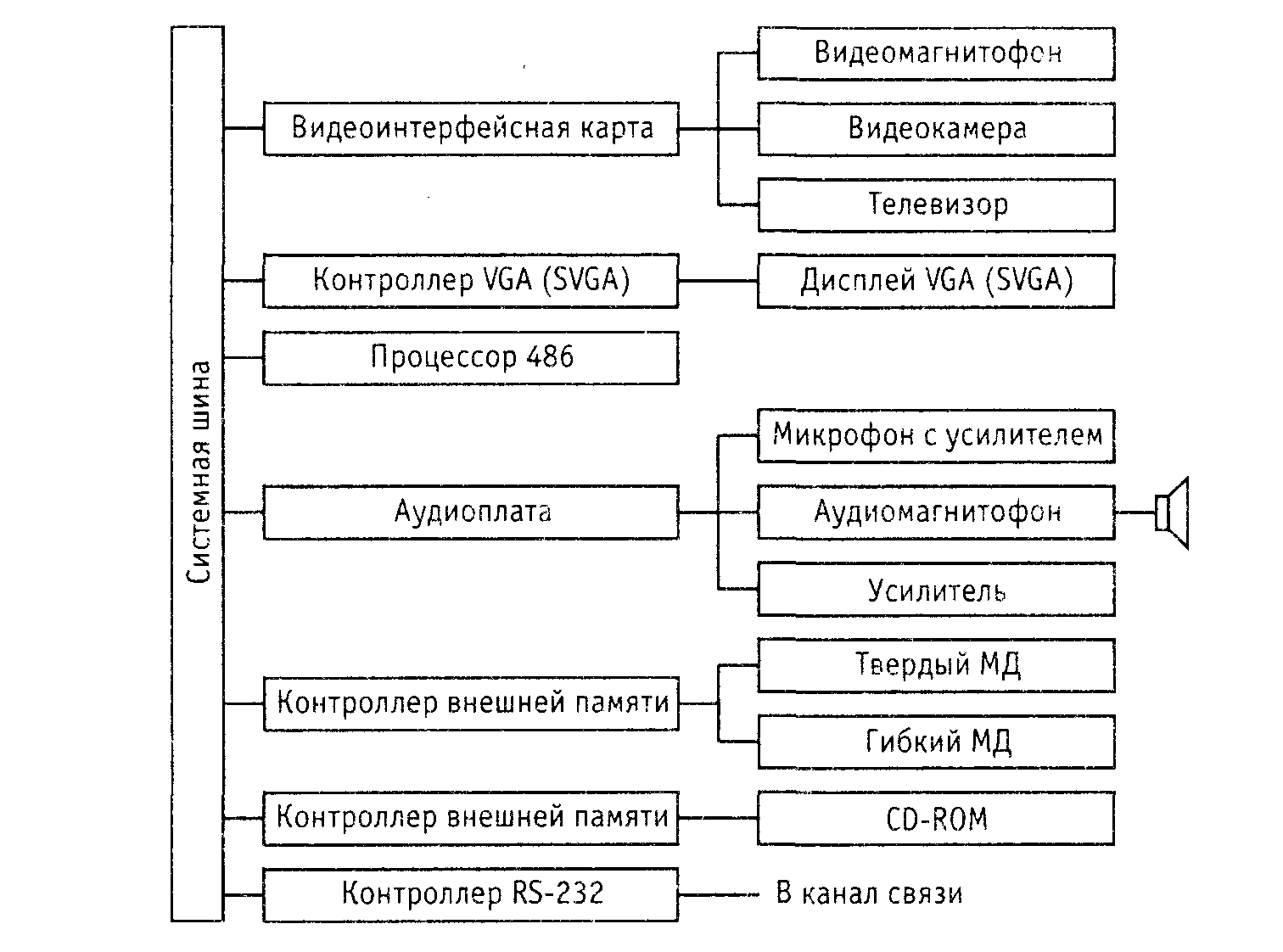

Рис. 6.2 Многофункциональный мультимедийный терминал

Глава 7. Принципы факсимильной передачи

Переда­ваемое изображение - оригинал - разбивается на элементарные площадки. Яркость этих площадок при отражении (или пропускании) падающего на них светового потока преобразуется в электрические импульсы, которые в определенной последовательности передаются по каналу связи. На приеме эти электрические сигналы в той же по­следовательности преобразуются в соответствующие элементы изо­бражения на каком-либо носителе записи. В результате получается копия изображения (факсимиле). Любое изображение можно рассматривать как совокупность боль­шого числа элементов, способных в различной степени отражать па­дающий на них свет. Образование элементарных площадок (растр-элементов) происходит за счет перемещения по поверхности изобра­жения светового луча, создаваемого светооптической системой. Про­цесс перемещения луча называется разверткой, в результате дейст­вия которой изображение разбивается на строки. Отраженный свето­вой поток попадает на фотоэлектрический преобразователь, выходной, электрический сигнал которого повторяет форму входного свето­вого сигнала. Узлы передающей аппаратуры, обеспечивающие раз­вертку изображения и фотоэлектрическое преобразование, объеди­няются в группу анализирующих устройств.

В приемном аппарате осуществляется обратное преобразование переданных электрических сигналов в той же последовательности, что и на передаче. Соответствующие электрические (или преобразо­ванные световые) сигналы вызывают окрашивание элементарных площадок на поверхности носителя записи. В результате записанное построчно изображение - копия переданного. Совокупность уст­ройств, осуществляющих эти преобразования, объединяется в группу синтезирующих устройств. Какое бы изображение не передавалось по каналу связи, сигнал на выходе фотоэлектрического преобразователя является анало­говым, т.е. непрерывным по уровню и времени видеосигналом. В аналоговых аппаратах факсимильной связи (аппараты группы 1 и 2) этот сигнал после усиления переносится в область высоких час­тот и непосредственно передается в линию связи. Структурная схема факсимильной связи представлена на рис.7.1.

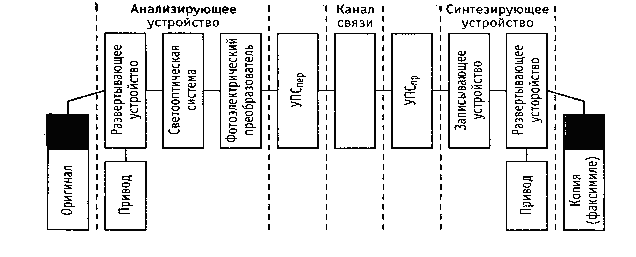

Рис. 7.1 Структурная схема факсимильной связи

В цифровых факсимильных системах аналоговый сигнал подвер­гается квантованию,

дискретизации по времени и кодированию. По­сле этих преобразований цифровой сигнал по своей структуре ничем не отличается от аналогичных сигналов систем передачи данных. Со­временные факсимильные аппараты - как правило, цифровые.

Цифровые факсимильные аппараты (стандарт группа 3). Ап­параты этой группы характеризуются плоскостной разверткой и электронным анализирующим устройством на приборах с зарядо­вой связью (ПЗС). Обычно используется однострочная линейка ПЗС на 2048 элементов. Запись изображения производится много­электродными головками на электростатическую или электротер­мическую бумагу.

Факс-рассылка. Системы факс - рассылки целесообразно использовать в организациях которым по роду своей деятельности приходится рассылать большие объемы факсимильных сообщений боль­шому числу адресатов, системы факс - рассылки обычно строятся на базе ПК с помощью многоканальной факсимильной карты, что позво­ляет одновременно рассылать по разным линиям различные по со­держанию документы разным группам адресатов. Для рассылки доку­ментов, например, 1000 абонентам достаточно объединить их теле­фонные номера во временную группу и соотнести ее с рассылаемыми документами Системы факс-рассылки обычно без проблем взаимо­действуют с любой широко распространенной базой данных, исполь­зуя хранящуюся в ней информацию о номерах абонентов. После этого, если необходимо, указывается интервал времени, в течение кото­рого следует производить рассылку. Все остальное система делает автоматически.

Клиентская служба БЮРОФАКС. Предназначена, в первую оче­редь, для предоставления услуг факсимильной связи потребителям, не имеющим собственных факсимильных аппаратов (телефаксов). Служба Бюрофакс обеспечивает передачу, прием и доставку сооб­щений с помощью факсимильного терминального оборудования, рас­полагаемого в так называемых «бюро общего пользования». Базой для создания предприятиями телеграфной подотрасли службы Бю­рофакс являются существующая служба доставки телеграмм и раз­ветвленная сеть отделений связи, в которых предоставляются теле­графные услуги и которые могут быть использованы для развертыва­ния факсимильных «бюро общего пользования».

Служба Бюрофакс предоставляет для потребителей следующие услуги:

- подачу документов для отправки через операционное окно пере­дающего отделения связи;

- подачу документа с факсимильной установки отправителя;

- доставку факсимильного сообщения адресату (получателю) дос­тавщиком;

-доставку факсимильного сообщения получателя средствами электросвязи на факсимильную установку;

- доставку факсимильного сообщения средствами почты;

- выдачу факсимильного сообщения получателю без предвари­тельного уведомления (до востребования);

- выдачу факсимильного сообщения получателю по предвари­тельному уведомлению, переданному средствами почты или электро­связи (по телефону, на абонентскую установку АТ/Телекс);

- различные категории срочности передачи и доставки сообщений.

Способ доставки сообщения получателю определяется отправи­телем.

Служба передачи газет. Обеспечивает передачу факсимильным способом оригиналов-оттисков центральных газет, поступающих от издательств в пункты децентрализованного печатания. Для передачи газетных полос применяются некоммутируемые каналы: дуплексные вторичные широкополосные каналы наземных систем передачи, сим­плексные групповые тракты спутниковых систем («Москва», «Орби­та»), первичные цифровые каналы спутниковых систем передачи «Орбита-РВ». Передача газетных полос осуществляется из центра (издательство «Пресса») циркулярными пучками. Сеть построена с использованием аналоговой факсимильной оконечной техники «Газета-2». Применение аналогового способа передачи не обеспечи­вает в полной мере требований, предъявляемых полиграфистами.

Перестройка службы передачи газет связана в основном с измене­ниями, происходящими в редакционно-издательской сфере, с вне­дрением компьютерных технологий. Передача газет в дальнейшем постепенно превращается в передачу файлов между компьютерами редакционно-издательских комплексов, т.е. передачу данных. При этом методы ввода и вывода сообщений останутся на ближайшую перспективу факсимильными.
