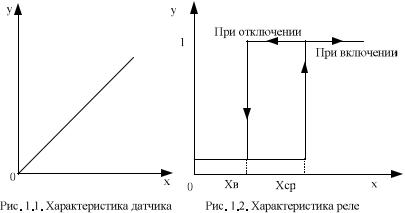

Характеристика реле имеет следующую особенность: реле включается при воздействии одной величины (значение срабатывания), а отключается уже при воздействии другой (значение возврата). Характеристика показана на рис. 1.2.

6.Измерительные аппараты, предназначенные для преобразования токов и напряжений большой величины в значения удобные для измерения, а также для гальванической развязке силовой электрической цепи от цепей управления и защиты. Примеры таких электрических аппаратов: трансформаторы напряжения и тока, делители напряжения (резистивные

иемкостные), измерительные шунты.

7.Электрические регуляторы, предназначенные для регулирования заданного параметра по определенному закону. К ним относят: регуляторы напряжения, регуляторы температуры, регуляторы частоты и т.д.

По принципу действия электрические аппараты делятся на:

1.Электрические аппараты, работа которых основана на электромагнитных процессах. К ним относят: электромагнитные реле, магнитные пускатели, трансформаторы тока и напряжения.

2.Электрические аппараты, работа которых основана на взаимодействии тока и магнитного поля. Примеры таких электрических аппаратов: индукционные, магнитоэлектрические, электродинамические и ферродинамические реле.

3.Электрические аппараты, использующие тепловые явления. К ним относят: тепловые реле.

4.Электрически аппараты с нелинейными элементами. К ним относят: разрядники, нелинейные ограничители перенапряжения, магнитные усилители.

По уровню напряжения электрические аппараты разделяют на:

5

1.Электрические аппараты до 1000 Вольт.

2.Электрические аппараты свыше 1000 Вольт.

По области применения электрические аппараты делятся на:

1.Электрические аппараты распределительных устройств систем электроснабжения.

2.Электрические аппараты для управления электроприводами.

3.Электрические аппараты для автоматизации производственных процессов.

По способу выполнения управляющий функции выделяют:

1.Контактные электрические аппараты.

2.Бесконтактные электрические аппараты.

По роду тока электрические аппараты бывают трех типов:

1.Электрические аппараты переменного тока промышленной частоты 50 Гц.

2.Электрические аппараты переменного тока повышенной частоты.

3.Электрические аппараты постоянного тока.

1.2.Защитные оболочки электрических аппаратов

Электрические аппараты снабжены специальными защитными оболочками, которые служат для предотвращения соприкосновения обслуживающего персонала с токоведущими или подвижными деталями аппарата. Также эти защитные оболочки служат для исключения попадания инородных тел и жидкости в электрические аппараты.

Защитные свойства оболочек обозначаются буквами IP и двумя последующими цифрами (XX). Обозначения представлены в таблице 1.1.

1.3. Воздействие климатических факторов на электрические аппараты

Под климатическими факторами внешней среды понимают следующие параметры: температура и влажность окружающего аппарат воздуха, давление воздуха, солнечное излучение, дождь, ветер, пыль, солевой туман, иней, содержание в воздухе коррозийно-активных веществ.

С точки зрения воздействия климатических факторов поверхность земного шара делится на ряд климатических районов, где значение этих факторов примерно постоянное. В соответствии с этим все электрические аппараты выпускаются для работы в конкретных климатических условиях. Эти условия представлены в таблице 1.2.

В зависимости от места размещения электрических аппаратов выделяют 5 категорий размещения, представленных в таблице 1.3.

6

Таблица 1.1 Защитные свойства оболочек электрических аппаратов.

IP XX

7

Таблица 1.3 Виды категорий размещения электрических аппаратов.

Например, электрический аппарат РТ-40/10-УХЛ3, расшифровывается как - реле тока серии 40, с максимальным током срабатывания 10 А, предназначенное для эксплуатации в умеренно-холодном климате, в помещении с естественной вентиляцией.

1.4. Требования, предъявляемые к электрическим аппаратам

Требования к электрическим аппаратам весьма разнообразны и зависят от назначения, условий эксплуатации и необходимой надежности.

Можно сформулировать требования, которые являются общими для всех аппаратов:

1. При номинальном режиме работы токоведущие части электрического аппарата не должны нагреваться сверх установленных значений, т.е. выбор электрического аппарата должен осуществляться с учетом нагрева

2.Электрический аппарат должен выдерживать термическое и электродинамическое воздействие, обусловленное ненормальным режимом работы в течение определенного времени, без последствий для его дальнейшей эксплуатации, т.е. должна выполняться проверка аппарата по условию протекания токов короткого замыкания (КЗ).

3.Электрическая изоляция аппарата должна обеспечивать его надежную работу при заданных значениях перенапряжения, которые могут возникнуть в процессе работы, т.е. должно соблюдаться условие выбора аппарата по напряжению:

4. Контакты электрических аппаратов должны быть способны включать и отключать все токи рабочих режимов, а некоторые аппараты и аварийных режимов, т.е. должна быть выполнена проверка на коммутационную и отключающую способности.

8

5.Высокая надежность и срок службы электрического аппарата.

6.Малые размеры, малая масса, простота устройства, удобство обслуживания и малая стоимость.

7.К некоторым электрическим аппаратам могут предъявляться специфические требования, обусловленные их назначением. Например, для выключателей – это время отключения, для трансформаторов тока – класс точности и т. д.

Контрольные вопросы

1.Как принято обозначать климатическое исполнение электрических аппаратов?

2.Как принято обозначать категорию размещения электрических аппаратов?

3.Приведите классификацию электрических аппаратов по назначе-

нию.

4.Как принято обозначать свойства защитных оболочек электрических аппаратов?

5.Сформулируйте общие требования к электрическим аппаратам.
