Согласно формуле (6.16) обозначим:







=

Φ

,

(6.19)

тогда

2







=



=

2

(1 − 2 ),

(6.20)

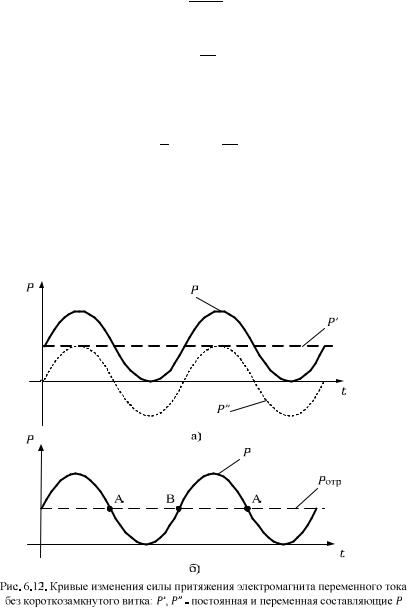

то есть мгновенное значение силы тяги пульсирует с двойной частотой по отношению к частоте тока и напряжения, не меняя своего знака (рис. 6.12., a). Среднее значение силы тяги будет равно:

ср =

1

=

2

.

(6.21)

Для притяжения якоря необходимо, чтобы среднее значение силы притяжения ср было больше отрывного усилия отр. Как видно из формулы (6.20), мгновенное значение силы тяги также имеет переменную во времени составляющую, из-за которой якорь электромагнита будет дважды за период то отпадать (точка А), то притягиваться (точка В) (рис.6.12, б), т.е. вибрировать с двойной частотой. Вибрация приводит к износу магнитной системы и сопровождается гудением.

105

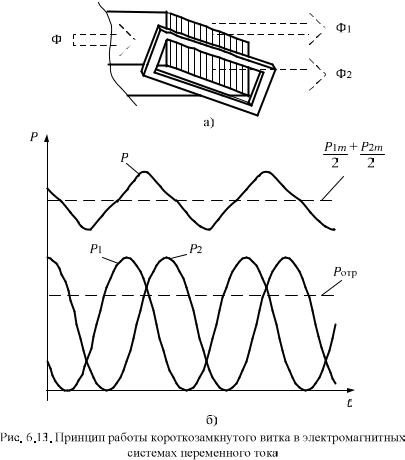

Для устранения вибрации электромагниты переменного тока снабжают короткозамкнутыми витками (рис. 6.13,а) из проводниковых материалов (медь, латунь), охватывающими 70 – 80% полюса электромагнита.

Принцип работы витка заключается

в следующем. Общий поток

электромагнита разветвляется на поток

, который проходит по нео-

хваченной части полюса и на поток , который проходит через часть,

охватываемую короткозамкнутымΦ

витком.ΦПри этом в витке индуцирует-

ся ЭДС



и возникает ток





. УголΦмежду током и ЭДС очень мал,

так как индуктивностьк.з

витка

кнезначительна.з

, поэтому примем, что = 0.

Ток

возбуждает поток





,

который с частью основного потока обра-

потоку Φ

Φ

при чём поток

Φ

сдвинут во времени по отношению к

зует потокк.з

на угол,

.



Фк.з









106

В этом случае сила притяжения электромагнита



складывается из

двух пульсирующих и сдвинутых во времени сил

и

(рис. 6.13,б).

Благодаря их сдвигу во времени общая сила пульсирует много меньше

иеё минимальное значение остаётся выше, чем отрывное усилие отр, чем

иисключается вибрация якоря. Применительно к данной ситуации преобразуем формулу (6.20) и запишем выражение для нахождения мгновенной силы притяжения:

=

2

+

2

−

2

+

2

+2

2 2 . (6.22)

Как видно из уравнения (6.22), пульсация зависит от угла сдвига между Φ и Φ . Под пульсацией силы понимают отношение амплитудных значений переменной и постоянной составляющих:





=

(

,

⁄2)

.







(6.23)

Из (6.23) видно, что





⁄2)+(









= 0. Это



пульсация будет отсутствовать при



возможно в том случае, если одновременно

=



и 2 = ,

(т.е. угол

сдвига между потоками





и

должен быть равен 90 ). Однако, даже

при соблюдении только первого условия (

Ф=

Ф

достигаются мини-

мальные значения пульсацииФ .ФВ системах с короткозамкнутым°

витком

достигнуть сдвига потоков на 90 практическиФ

невозможноФ ) . В осуществ-

÷

80

°

.

°













ляемых системах = 50

















6.4. Сравнение электромагнитов постоянного и переменного токов

Сопоставим электромагниты переменного тока, с электромагнитами постоянного тока, опираясь на информацию, полученную в предыдущих пунктах. Сопоставление электромагнитов дает возможность наиболее рационально определить их области применения.

1. Сравнение силы тяги электромагнитов постоянного и переменноготока.

Если одинаковы максимальные значения индукции в рабочих зазорах и площади полюсов электромагнитов, то максимальное значение силы тяги электромагнита постоянного тока равно силе тяги электромагнита переменного тока. Однако среднее значение силы при переменном токе равно ср = /2, отсюда средняя сила, развиваемая электромагнитом переменного тока, в 2 раза меньше силы развиваемой электромагнитом постоянного тока.

Минусом электромагнитов переменного тока также является вибрация якоря. Для уменьшения вибрации якоря применяют короткозамкнутый виток, который приводит к снижению среднего значения силы тяги. Наконечник полюса расщепляется, и на его большую часть насаживается короткозамкнутый виток из меди или алюминия.

107

Сила тяги электромагнитов постоянного и переменного тока клапанного типа изменяется обратно пропорционально квадрату зазора. В связи с этим клапанный электромагнит постоянного тока либо имеет малый рабочий ход якоря для обеспечения большей силы тяги, либо обмотка должна иметь большую магнитодвижущую силу (МДС) для создания необходимого магнитного потока при большом воздушном зазоре.

В электромагните переменного тока при одном и том же значении индукции среднее значение силы тяги в 2 раза меньше, чем в электромагните постоянного тока. Но с ростом зазора, с одной стороны растет ток в обмотке, а с другой стороны растет магнитное сопротивление рабочего зазора, следовательно, поток в рабочем зазоре падает только за счет активного падения напряжения в обмотке. Если зазор большой, то создается большая магнитодвижущая сила (МДС) обмотки, которая обеспечивает необходимый поток в рабочем зазоре. В связи с этим электромагниты переменного тока могут работать при относительно больших ходахякоря.

Тяговые характеристики электромагнита переменного тока можно значительно улучшить, если осуществлять питание его обмоток выпрямленным переменным током.

2. Сравнение электромагнитов постоянного и переменного тока по влиянию вихревых токов

Для того чтобы предотвратить возникновение чрезмерных потерь от вихревых токов, магнитопроводы электромагнитов переменного тока выполняют шихтованными или резными, в то время как на постоянном токе это требуется лишь для быстродействующих электромагнитов. Это приводит к предопределению призматической формы частей магнитопровода, а также к ухудшению заполнения объема сталью. При предопределении призматической формы частей магнитопровода происходит увеличение длины среднего витка обмотки, что приводит к некоторым конструктивным и технологическим недостаткам.

Потери на вихревые токи и перемагничивание приводят к увеличению потребления электромагнита и к его нагреву. Все перечисленные ограничения в электромагнитах постоянного тока отпадают.

3. Сравнение электромагнитов постоянного и переменного тока по весу.

Если задана сила тяги и задан ход якоря, то электромагнит переменного тока получается значительно большего веса, чем электромагнит постоянного тока. Это объясняется тем, что необходимо взять как минимум вдвое больше стали и значительно увеличить объем меди из-за того, что требуется иметь определенную величину кажущейся мощности.

4. Сравнение электромагнитов постоянного и переменного тока по необходимому минимуму реактивной мощности.

Реактивная мощность, которая потребляется электромагнитом переменного тока в момент его включения, естественно связана с величиной

108

механической работы, которую требуется получить от этого электромагнита, и не может быть снижена путем увеличения его размеров. В электромагнитах постоянного тока такая связь отсутствует и, если не касаться вопроса о скорости действия, используемая мощность может быть уменьшена соответствующим увеличением размеров.

5. Сравнение электромагнитов постоянного и переменного тока по области применения.

В обычных стационарных промышленных установках, питающихся от сети переменного тока (частотой равной 50 Гц) достаточной мощности, многие из приведенных выше негативных свойств не являются препятствием для применения электромагнитов переменного тока. Большое потребление реактивной мощности в начале хода существенно не отразиться на других потребителях. Если в конце хода якоря электромагнита воздушные зазоры незначительны, потребляемая реактивная мощность при втянутом якоре будет невелика.

6.5. Ускорение и замедление срабатывания электромагнитов

Для электромагнитов необходимы специальные меры для обеспечения требуемых временных параметров, т.е. скорость срабатывания электромагнитов должна отличаться от стандартной на 0,05 – 0,15 с. Меры могут быть направлены на применение схемных способов изменения времени срабатывания или на изменение конструкции и параметров электромагнита.

Время срабатывания можно уменьшать конструктивным способом. Чтобы уменьшить время срабатывания уменьшают вихревые токи в магнитопроводе, которые увеличивают время трогания. Для этого магнитопровод выполняют из магнитных материалов с высоким удельным электрическим сопротивлением (лучше всего выполнять магнитопровод шихтованным). Толщина листов стали при этом не должна превышать двойной глубины проникновения переменного магнитного потока.

Если уменьшить ход, а также массу якоря и связанных с ним подвижных частей, то уменьшится и время движения. Также следует учитывать трение в осях и опорах якоря, которое должно быть, по возможности, меньшим.

При определении времени трогания при включении, в электромагнитах следует учитывать увеличение времени трогания за счет действия вихревых токов. Если по каким-либо соображениям детали магнитопровода выполняются массивными, то для этого случая можно воспользоваться следующим уравнением:

в ≈

0,68 У

,

(6.24)

в У − тр



где в - постоянная времени нарастания потока, с.
