Для магнитопровода круглой формы, имеющего радиус r и длину l, постоянная времени находится по следующей формуле:
в = |
5,8 н |
, |
(6.25) |
где - магнитная постоянная, Гн/м;
-удельное сопротивление материала сердечника, Ом/м;
н- воздушной зазор при отпущенном якоре, м.
Для магнитопровода прямоугольной формы постоянная времени определяется по формуле:
в = |
н( + ) |
, |
(6.26) |
где a и b – размеры сторон прямоугольника, м.
Если за счет выбора специальной конструкции и параметров электромагнитов нельзя уменьшить время срабатывания до нужного значения, то прибегают к применению специальных схем (рис. 6.14).

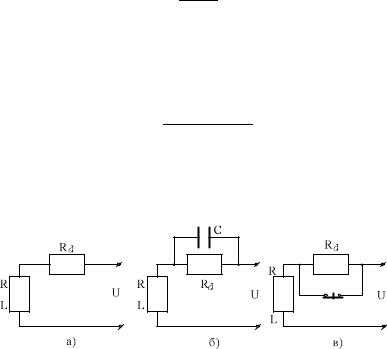

Рис. 6.14 Схемы для ускорения срабатывания электромагнитов
Например, время трогания при срабатывании можно уменьшить, если одновременно с увеличением напряжения ввести добавочное сопротивление (рис.6.14, а). Уменьшение времени трогания получается за счет снижения постоянной времени. Основным недостатком является то, что ускорение достигается за счет пропорционального увеличения потерь мощности в добавочном сопротивлении.
Рассмотрим схему форсировки тока (рис. 6.14, б). Здесь, по сравнению с предыдущим случаем, в первый момент времени после подачи напряжения незаряженная еще емкость создает (шунтируя добавочное сопротивление) дополнительный путь для тока. Вследствие зарядки конденсатора, в обмотке электромагнита ток растет быстрее. Для рассматриваемой схемы существует значение оптимальной емкости, при которой время срабатывания получается минимальным:
110
опт. = |
∙10 |
, |
(6.27) |
д |
|
где - индуктивность катушки электромагнита, Гн;
– емкость, мкФ;
ид – добавочное сопротивление и сопротивление обмотки, Ом.
Недостатком этой схемы является наличие конденсатора, емкость которого обычно довольно значительна.
Рассмотрим схему форсировки срабатывания (рис.6.14, в). В схему включается добавочное сопротивление (шунтированное размыкающим контактом) последовательно с обмоткой электромагнита. Шунтированный контакт связан с якорем электромагнита, при обесточенной обмотке он замкнут, и размыкается лишь в конце хода якоря. В период срабатывания через обмотку протекает переходный ток, нарастающий до мень-
шего установившегося значения равного |
|
, который должен быть до- |
|
|
|||
статочным для удержания якоря электромагнитад |
в притянутом положе- |
||
нии. Ток достигает такого значения вследствие притяжения якоря и размыкания контакта, шунтирующего добавочное сопротивление. Эту схему можно применять также для уменьшения размеров электромагнита в установках, где особенно важно получить их минимальный вес. Минусом данной схемы является наличие размыкающего контакта.
Для получения электромагнитов замедленного действия (рис.6.15) используют конструктивные способы изменения времени срабатывания. Наиболее распространенным таким способом является демпфирование. В случае электромагнитного демпфирования применяют короткозамкнутые обмотки (выполняют обычно в виде сплошной медной втулки размещенной на магнитопроводе) и с их помощью получают увеличение времени трогания. В случае механического демпфирования применяют способы замедления движения якоря и увеличения времени движения.
Вихревые токи, которые появляются в короткозамкнутой (экранирующей) обмотке в момент замыкания или размыкания основной обмотки, создают замедление срабатывания и задерживают изменение магнитного потока при притяжении или отпускании якоря. При отключении обмотки переходный процесс происходит при втянутом якоре (когда индуктивность системы больше) и достигается большой замедляющий эффект. Из этого следует, что выдержка времени при отпускании якоря в электромагнитах с короткозамкнутыми гильзами может быть больше, чем при его притяжении. При включении электромагнита для основной обмотки и экранирующей обмотки справедливы следующие выражения:
= + |
Ф |
, |
(6.28) |
111 |
|
|
|
= э э + э |
Ф |
, |
(6.29) |
где |
Ф = |
э э |
. |
|
м |
||
Рис.6.15 Электромагнит замедленного действия
Применение аналитических формул для определения времени трогания электромагнитов является весьма сложным. Если связь между намагничивающей силой обмотки и потоком задана в графической форме в виде кривой намагничивания электромагнита, то время трогания можно найти с помощью метода графического интегрирования. Временем движения электромагнитов с короткозамкнутой гильзой чаще всего пренебрегают.
Чтобы увеличить выдержку времени увеличивают время движения якоря. Делают это следующим образом: якорь присоединяют к демпфирующему устройству, которое создает противодействующие усилие, пропорциональное скорости перемещения.
Устройства, замедляющие срабатывание также могут быть механическими, гидравлическими и пневматическими. Чтобы увеличить силы противодействия эти устройства присоединяют к якорю электромагнита через повышающую зубчатую передачу.
При включении электромагнита схемным способом желательно получать увеличение времени трогания. Если напряжение фиксировано, то время трогания может быть увеличено включением дополнительного добавочного сопротивления последовательно с обмоткой электромагнита (рис.6.14). Это время также можно увеличить, если включить последова-
112
тельно с обмоткой индуктивность, что увеличивает постоянную времени цепи и не меняет установившегося тока.
Также существуют схемные способы увеличения времени трогания при отключении электромагнита (рис.6.16). Если шунтирующее сопротивление включить параллельно обмотке электромагнита (рис.6.16 а), то оно образует с обмоткой замкнутый контур для переходного тока с постоянной времени, определяемой следующей по формуле:
к = + |
ш . |
|
к |
|
(6.30) |
Недостатком данной схемы является наличие сопротивления шунта, так как в нем имеют место потери мощности в течении всего времени, пока обмотка находится под напряжением.

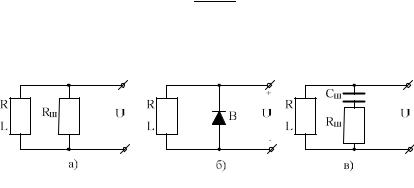

Рис. 6.16 Схемы замедленного срабатывания электромагнитов
В схемах, приведенных на рис.6.16 б и в, этот недостаток отсутствует, так как во второй схеме вместо сопротивления шунта включен полупроводниковый вентиль, а в третьей схеме последовательно с сопротивлением шунта подключена емкость. Необходимо отметить, что для четкой работы электромагнита по третьей схеме (рис. 6.16 в) необходимо создать апериодический переходный процесс, который должен обеспечиваться выбором достаточно большого активного сопротивления + ш.
Контрольные вопросы
