УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ГПМ, ГБМ, ГСМ, ГММ – горки повышенной, большой, средней и малой мощности соответственно;

ЦСП – центр стрелочного перевода;

ТП – тормозная позиция;

ПТП – парковая тормозная позиция;

ГАЦ – горочная автоматическая централизация;

ВГ – вершина горки;

УВГ – условная вершина горки;

РТ – расчетная точка;

РБ – расчетный бегун;

ОП, П, Х, ОХ-85, ОХ-100 – расчетные бегуны, обладающие определенными числовыми характеристиками, соответственно: «очень плохой», «плохой», «хороший», «очень хороший массой 85 т», «очень хороший массой 100 т»;

ЦТ-1, ЦТ-2 – центры тяжести, соответственно, первого и второго расчетных бегунов;

СП – сортировочный парк;

ЗСГ – вагоны, запрещенные к спуску с горки без локомотива

7

1 ОСНОВНЫЕ ПРОЕКТНЫЕ РЕШЕНИЯ

1.1 Задачи разработки проекта

Перечень задач, решаемых в процессе проектирования сортировочных горок, должен соответствовать заданию на разработку проекта. Структура задач в курсовых проектах определяется учебно-методическими целями и в отличие от реального проектирования значительно упрощена.

В курсовом проекте необходимо:

на основании исходных данных, действующих норм, правил и ре-

комендаций принять принципиальные проектные решения по путе-

вому развитию и техническому оснащению сортировочной горки;

разработать конструктивную схему горочной горловины,

подготовить исходные данные и выполнить на ЭВМ расчет коор-

динат фиксированных точек плана спускной части горки1;

используя результаты расчетов на ЭВМ и графические методы, по-

строить план горочной горловины;

определить расчетные пути горочной горловины;

определить расчетные благоприятные и неблагоприятные условия природной среды, подготовить исходные данные о плане и про-

дольном профиле расчетных путей для имитационного моделиро-

вания процесса скатывания расчетных бегунов;

аналитическим методом определить расчетную высоту горки;

произвести расчеты на ЭВМ2 с решением ряда технических и тех-

нологических задач по проектированию продольного профиля спу-

скной части горки, проверке высоты горки и мощности тормозных средств;

на основании расчетов на ЭВМ построить фазовые траектории ска-

1С использованием программы «Расчет плана горочной горловины».

2С использованием программы имитационного моделирования скатывания расчетных бегунов «Спуск-2»

[2].

8

тывания бегунов;

используя графические методы, выполнить проверки интервалов между расчетными бегунами на разделительных элементах;

произвести анализ результатов скатывания и оценить реализован-

ные проектные решения в части плана, продольного профиля и мощности тормозных позиций;

выполнить расчет наличной перерабатывающей способности за-

проектированной сортировочной горки, оценить ее загрузку и ре-

зерв перерабатывающей способности;

обосновать в пояснительной записке принятые проектные решения по задачам, решаемым в ходе расчета и проектирования сортиро-

вочной горки1.

Графическая часть курсового проекта должна быть представлена на одном листе с отображением на нем плана горочной горловины, графиков скорости и времени скатывания расчетных бегунов и графических построе-

ний, связанных с анализом конструкции и технического оснащения сортиро-

вочной горки.

1.2 Исходные данные

В курсовом проекте сортировочная горка проектируется для новой сортировочной станции, располагающейся в железнодорожном узле «О». Для узла в целом задается общая характеристика железнодорожных линий и станций, размеры грузового движения, объемы погрузки и выгрузки в узле.

Пример общих исходных данных представлен на рисунках 1.1 – 1.3 (данные,

которые непосредственно потребуются при проектировании горки, отмечены прямоугольным выделением).

1 Следует избегать изложения в пояснительной записке к курсовому проекту теоретических сведений общего характера, не имеющих прямого отношения к решаемым задачам. Использование таких материалов может быть обосновано только непосредственно связанными с ними расчетами, и каждый раз оформляется по тексту ссылками на соответствующий источник литературы по прилагаемому к пояснительной записке списку.

9

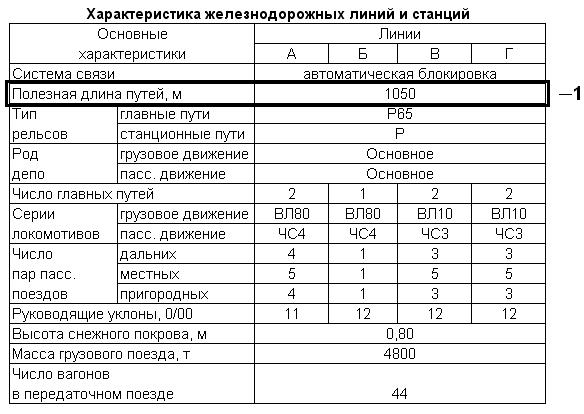

Рис. 1.1 – Пример данных, характеризующих железнодорожные линии и

станции

10

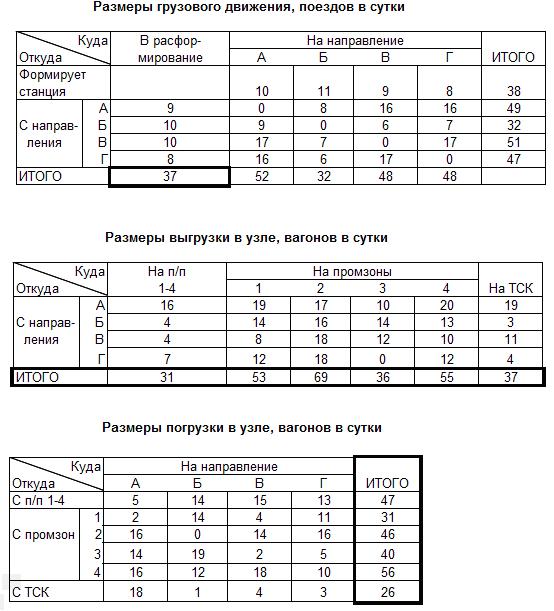

Рис. 1.2 – Пример данных о размерах грузового движения, объемах погрузки и выгрузки в железнодорожном узле

Данные, необходимые непосредственно для расчета горки, заданы в отдельной таблице (пример представлен на рис. 1.3).
