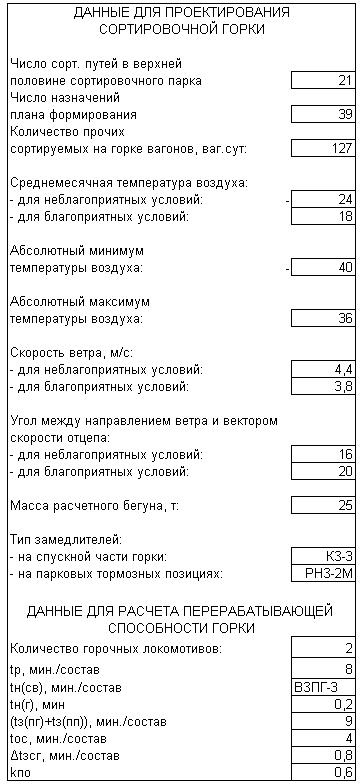

Рис. 1.3 – Пример исходных данных для проектирования сортировочной гор-

ки

12

1.3 Состав проекта

Курсовой проект состоит из пояснительной записки и графической части. Пояснительная записка разрабатывается в соответствии с табл. 1.1.

Таблица 1.1 – Состав курсового проекта



Название документа и раздела

Ориентировочно

График





кол-во стра-



трудоем-

выпол-





ниц записки,



кость вы-

нения





листов чер-



полнения в

(недели)





тежей



часах





Часть 1: Проектирование сортировочной горки на станции «О»

Расчетнопояснительная записка:



8 семестр



Введение

1



1

1-я нед.

1 Основные проектные решения

2-3



2

1-я нед.

1.1 Определение мощности сортировочной горки









1.2

Принципиальные проектные решения по кон-









струкции и техническому оснащению сортиро-









вочной горки









2 Проектирование плана сортировочной горки

3-4



5

2-5-я нед.

2.1

Разработка конструкции плана горочной гор-









ловины









2.2

Расчет координат характерных точек плана









горочной горловины









2.2.1 Подготовка исходных данных









2.2.2 Расчет координат плана на ЭВМ









3 Комплексное проектирование высоты и про-

4-5



8

6-10-я

дольного профиля спускной части горки







нед.

3.1

Выбор расчетных путей горочной горловины









3.2

Определение расчетных параметров благо-









приятных и неблагоприятных условий природной









среды









3.3

Расчет высоты горки









3.4

Подготовка данных для комплексного проек-









тирования высоты и продольного профиля сорти-









ровочной горки









3.5

Проектирование продольного профиля и про-









верка мощности тормозных средств методом









имитационного моделирования скатывания бегу-









нов на ЭВМ









4 Анализ качества проектного продольного про-

3-4



3

11-я нед.

филя









4.1

Графическая оценка интервалов между рас-









четными бегунами









4.2

Заключительный анализ интервалов





















13

Окончание табл. 1.1

Название документа и раздела

Ориентировочно

График



кол-во стра-

трудоем-

выпол-



ниц записки,

кость вы-

нения



листов чер-

полнения в

(недели)



тежей

часах



5 Определение наличной перерабатывающей спо-

2-3

2

12-13-я

собности горки





нед.

5.1 Расчет наличной перерабатывающей способ-







ности горки







5.2 Оценка загрузки горки и резерва перерабаты-







вающей способности







Заключение

1

2

14 нед.

Список использованных источников

1

1

14 нед.











Приложение А – Результаты расчета плана го-

4

0.5

4-5 нед.

рочной горловины







Приложение Б – Результаты комплексного проек-

10

0.5

9-10 нед.

тирования высоты, продольного профиля горки и







проверки мощности тормозных средств







Графическая часть















Лист1:

1



3-5-я нед.

Масштабный план горочной горловины



8

8-11-я



нед.

Фазовые траектории скатывания расчетных бегу-



8





нов и графические проверки интервалов







Общая трудоемкость части 1

30-35

40



1.4 Определение мощности сортировочной горки

Решение задач, поставленных в курсовом проекте, начинается с опре-

деления мощности сортировочной горки. Сфера применения горок повы-

шенной (ГПМ), большой (ГБМ), средней (ГСМ) и малой (ГММ) мощности зависит от планируемых размеров перерабатываемых вагонопотоков, числа надвижных, спускных и сортировочных путей.

ГПМ проектируют для переработки не менее 5500 вагонов в среднем за сутки или при числе путей в сортировочном парке более 40.

ГБМ применяют для переработки от 3500 до 5500 вагонов в среднем за сутки или при числе путей в сортировочном парке от 30 до 40.

ГСМ проектируют для переработки 1500-3500 вагонов в среднем за сутки или при числе путей в сортировочном парке от 17 до 29. При проекти-

14

ровании следует учитывать необходимость и возможность их переустройства

в перспективе в ГБМ.

ГММ сооружают с учетом структуры вагонопотока и трудоемкости маневровых операций для переработки от 250 до 1500 вагонов в среднем за

сутки при числе сортировочных путей от 4 до 16 (включительно).

Таким образом, для определения мощности горки необходимо опреде-

лить расчетные среднесуточные объемы переработки.

Расчетные размеры вагонопотоков для сортировочных станций уста-

навливают на 10-й, а для остальных станций — на 5-й год эксплуатации.

Расчетный объем переработки определяется по формуле:

Nпер nрасф mрасф mм kповтм mпр , (1.1)

где nрасф – расчетное среднесуточное количество расформировывае-

мых на горке составов транзитных поездов с переработкой (определяется по таблице размеров грузового движения – см. рис. 1.2: «Итого» по столбцу «В

расформирование». Для рассматриваемого примера, 37 поездов;

mрасф – количество вагонов в составе поступающего в расформирова-

ние поезда;

mм – расчетное среднесуточное количество местных вагонов, перера-

батываемых на горке;

kповтм – коэффициент повторной сортировки местных вагонов;

mпр – количество прочих сортируемых на горке вагонов ((например, с

путей ремонта и вагонного депо, вагонов углового потока – указано в Зада-

нии – см. рис. 1.3).

mрасф

lп

lлок

10

(1.2)1



lваг



,











где lп – заданная полезная длина приемоотправочных путей, м (см.

1 Результат расчета округляется до целого числа вагонов в меньшую сторону.

mвыгрсум
mпогрсум

15

рис. 1.1);

lлок – длина поездного локомотива, м (принимается по максимальной длине локомотивов из указанных в задании (см. рис. 1.1));

lваг – средняя длина физического вагона в составе (можно принять равной 15 м);

10 м – резерв длины пути на неточность постановки состава.

Для рассматриваемого примера: mрасф (1050

33 10)/15 67 вагонов.

Количество сортируемых местных вагонов mм

определяется с учетом

объемов погрузки и выгрузки в узле и коэффициента сдвоенных операций.

Сначала определяется суммарное количество вагонов mвыгрсум , подаваемых под выгрузку (сумма вагонов, указанных в строке «Итого» таблицы «Размеры выгрузки в узле» по всем грузовым пунктам - см. рис. 1.2) и под погрузку

(сумма вагонов, указанных в столбце «Итого» таблицы «Размеры по-

грузки в узле»). Для рассматриваемого примера:

= 31+53+69+36+55+37= 281 ваг.;

mпогрсум = 47+31+46+40+56+26 = 246 ваг.

С учетом наличия сдвоенных операций:



mсум

mсум



mм

выгр

погр







,

(1.3)



kсдв



где kсдв – коэффициент сдвоенных операций (задается преподавате-

лем).

Например, при

k

сдв

=1.1:

m (281 246)/1.1 479

ваг.









м





Коэффициент повторной сортировки местных вагонов kповтм

позволяет

учесть то, что одни и те же местные вагоны могут сортироваться на горке не-

сколько раз (например, при выполнении подборки по группам при формиро-

вании передаточных поездов, подач вагонов на подъездные пути и др.). Зна-
