3. Исследование обеспечения защищенности информации с помощю портативного комплекса радиоконтроля rs turbo

3.1. Основные положения практического занятия

Цель работы: исследовать обеспечение защищенности информации с помощью портативного комплекса радиоконтроля RS Turbo, научится использовать портативным комплексом радиоконтроля RS Turbo.

Объект исследования: электромагнитный канал утечки информации.

Предмет исследования: степень защищенности по рассматриваемым ТКУИ, и возможность контроля с помощью портативного комплекса радиоконтроля RS Turbo

2. Изучение каналов, исследуемых на стенде

Портативный комплекс радиоконтроля RS Turbo служит для защиты от утечки информации по электромагнитному каналу:

-перехват информации, передаваемой по каналам радио- и радиорелейной связи;

-перехват электромагнитных излучений на частотах работы передатчиков систем и средств связи;

-электрическому – при съеме информации путем контактного подключения к кабельным линиям связи;

Комплекс в основном используются для контроля над каналом радио- и радиорелейной связи. Комплекс RS Turbo контролирует канал в диапазоне от 10кГц до 3ГГц.

3.3. Описание приборов исследования обеспечения защищенности информации от утечки по техническому каналу Средства, входящие в состав стенда

Лабораторный стенд исследования обеспечения защищенности информации включает в себя:

1. Персональный компьютер;

2. Портативный комплекс радиоконтроля RS Turbo;

3. Базовое программное обеспечение;

4. Гибкая антенна для тестирования и начального применения;

5. Инструкция по эксплуатации;

6. Элемент технического канала утечки информации (передающее устройство);

7. Телефонная линия.

Назначение приборов

Комплекс RS Turbo предназначен для автоматизации весьма трудоемких и требующих достаточно высокой квалификации персонала операций обнаружения, классификации, идентификации, локализации и нейтрализации источников несанкционированных радиоизлучений, например подслушивающих устройств. Практически без участия оператора эта система с высокой скоростью и достоверностью выявляет в контролируемом помещении радиомикрофоны и телефонные радиопередатчики с любыми видами модуляции и кодирования, функционирующие на частотах до 2600 МГц. Время сканирования всего диапазона частот составляет 1,5 - 3 минуты. С помощью конвертера RS1000/L комплекс RS Turbo обнаруживает сигналы, которые передаются подслушивающими устройствами по сети электропитания или любым проводным линиям в диапазоне частот от 600 Гц до 10 МГц, а также в инфракрасной части оптического диапазона. Одновременно комплекс с достаточной точностью указывает местоположение обнаруженных радиомикрофонов с обычной частотной модуляцией, а при необходимости - нейтрализует их излучения с помощью программируемых генераторов сигналов RS1100/N и RS1110/N.

Рис. 11. Комплекс RS Turbo

Основные возможности:

Обнаружение излучений скрытно установленных в контролируемом помещении радиомикрофонов с любым типом модуляции и кодирования речевого сигнала.

1. Обнаружение активных телефонных радиопередатчиков, подключенных к линиям телефонных аппаратов, находящихся в контролируемом помещении.

2. Обнаружение сигналов подслушивающих устройств, передающих информацию на несущих частотах по сети электропитания, телефонным или любым другим проводным линиям.

3. Обнаружение сигналов оптических передатчиков ИК-диапазона.

4. Используя колонки акустической системы, измерение расстояний до обнаруженных передатчиков со стандартной частотной модуляцией.

5. Вычисление координат обнаруженных передатчиков, находящихся в контролируемом помещении.

6. Статистический анализ загрузки заданного радиодиапазона.

7. Блокировка одного или нескольких радиоканалов несанкционированной передачи или утечки информации из помещения.

Технические характеристики приборов

Технические характеристики комплекса

Диапазон контролируемых частот, МГц - 0,01-3000.

Динамический диапазон приемника в ВЧ тракте, Дб – 65. Чувствительность приемника в режиме панорамного анализа, мкВ - 1-2.

Шаг перестройки приемника, МГц – 8.

Ширина полосы анализа, МГц – 8.

Скорость панорамного анализа, МГц/с - 200 (12,5).

Дискретность анализа, кГц - 200 (12,5).

Время сканирования частотного диапазона, мин - 2,5-5.

Скорость обмена (ПК-контроллер), кБит/с – 115.

Скорость обмена (контроллер-приемник), Бит/с – 9600

Питание, B:

- DC - 9-18 (опционально)

- AC - 176-264

Габаритные размеры в сложенном состоянии, см. - 46,5x35,9x17,8

Вес комплекса, кг не более - 12

Условия эксплуатации комплекса:

- температура окружающей среды, - +5+45

- относительная влажность, % - 90

Потребляемая мощность, Вт - не более 30

Технические характеристики конвертера

Полоса пропускания (-3дБ), кГц - 0,6-16000

Чувствительность по линейному входу: полоса 12 кГц, С/Ш –3 дБ, мВ - 2,5

Частота преобразования, МГц - 110-150

Нестабильность частоты преобразования в диапазоне температур от 10 C до 50 С, - 5 х 10-6

Выходное сопротивление, Ом - 50

Уровень гетеродина на выходе РЧ, дБм – 60

Динамический диапазон по интермодуляционным искажениям, дБ - 40

Коэффициент преобразования по сетевому входу, мкВ/В - 160

Коэффициент преобразования по линейному входу, мкВ/В - 1000

Габаритные размеры, мм - 110 х 115 х 30

Рис. 12. Конвертер

Общий порядок применения технических средств Подготовка комплекса к работе

Перед началом использования комплексом, необходимо:

1. Открыть чемодан

2. Интерфейсным кабелем RS232 (из комплекта поставки) соединить гнездо «RS232» на лицевой панели комплекса с разъемом COM1 компьютера.

3. Присоединить плоскую рамочную антенну RS/A к гнезду «ANT1» на лицевой панели комплекса, а дисконусную антенну RS/A2-12 – к гнезду «ANT2».

4. При питании от сети 220В подключить сетевой кабель к разъему «Вх.~220В» на лицевой панели, а при питании от сети постоянного тока 12В подключить кабель к разъему «Вх. 12В».

5. Подключить акустические колонки к гнезду «Колонки» (для акустического зондирования) или «Контроль» (выход детектора приемника).

6. Подключить широкополосную антенну D-220 к гнезду «Генератор» на лицевой панели комплекса.

7. Подключить компьютер к сети и включить его.

8. При питании от сети 220В трехпозиционный переключатель «12В/220В» на лицевой панели комплекса поставить в положение 220В и включить тумблер «Вкл. 220В» (положение « ▌»), при этом должен загореться красный светодиод.

9. При питании от сети постоянного тока 12В трехпозиционный переключатель «12В/220В» на лицевой панели комплекса поставить в положение 12В, при этом должен загореться.

Работа с комплексом Начало работы с комплексом

Для начала работы с комплексом необходимо:

1. Убедиться в том, что программа RS Turbo установлена, если не установлена, то загрузить ее с CD и запустить файл install.exe

2. Для запуска программы достаточно дважды щелкнуть мышью по файлу RSturbo.exe

3. Начать работу с комплексом

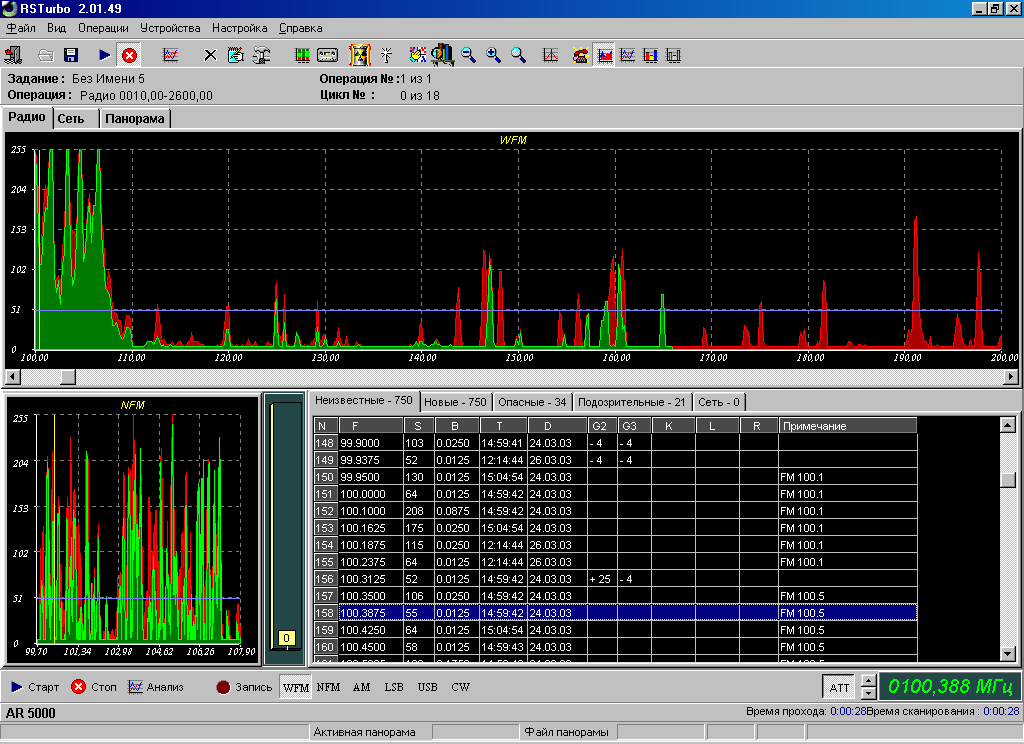

С Рис. 37. Программа rs Turbo канирование

Сканирование - это базовая операция, которая предшествует обнаружению, классификации и идентификации источников радиоизлучений (сигналов). В процессе сканирования выявляются занятые участки исследуемого частотного диапазона и оцениваются спектры присутствующих там сигналов. Частота настройки сканирующего радиоприемника изменяется дискретно с фиксированным шагом 8 (или 2) МГц от начальной до конечной частоты заданного диапазона и на каждом шаге, вычисляемый контроллером RS turbo, результат измерений уровней принимаемых сигналов (спектр) сбрасывается в компьютер. В анализаторе RS turbo быстрое сканирование выполняется с широким (200 кГц) или узким (12,5 кГц) шагом. По результатам сканирования компьютер формирует спектральную панораму исследуемого радиодиапазона, в которой каждому значению частоты настройки соответствует измеренный спектр сигнала. Операции сканирования выполняются в порядке их размещения в списке операций задания. Это дает возможность в первую очередь просматривать те участки спектра, где вероятность найти излучения несанкционированных источников выше. Один частотный диапазон можно включать в з адание несколько раз, чтобы реализовать различные алгоритмы идентификации и классификации радиоизлучений.

Рис. 13. Процесс сканирования

Алгоритм сканирования радиодиапозонов

Для повышения скорости работы комплекс RSturbo выполняет сканирование с помощью последовательного анализатора спектра с разрешением 12,5 КГц шагами по 8 МГц. После запуска сканирование ведется с шагом 8 МГц по сетке частот, определяемой выражением: 9000 кГц + n8МГц, где n - целое число, номер шага. Начальная и конечная частоты указанного в задании диапазона заменяются ближайшими частотами этой сетки. На каждом шаге контроллер RS turbo измеряет уровни принимаемых сигналов, т.е. снимает спектр на широкополосном выходе промежуточной частоты приемника, и передает данные в компьютер.

Результаты сканирования

Выполнив один цикл сканирования, программа составляет таблицу, в которой каждому значению частоты настройки приемника (шагу, равному ширине тракта ПЧ) ставится в соответствие измеренный последовательным анализатором контроллера RS turbo спектр сигналов в полосе анализа 8 МГц, снятый для сигналов превышающих заданный порог с разрешением 12.5 кГц. Эта таблица называется спектральной панорамой. Программа комплекса RS turbo позволяет формировать спектральные панорамы с учетом данных, полученных в ходе текущего и любого числа предшествующих циклов сканирования. После выполнения первого цикла сканирования таблица спектральной панорамы сохраняется в памяти компьютера. На следующем цикле формируется новая (текущая) таблица, а значения уровней в таблице предыдущей панорамы модифицируются в соответствии с выбранным методом обработки:

в таблицу записывается новое значение, а старое стирается (обновление);

в таблицу записывается больший из двух уровней (накопление);

в таблицу записывается среднее двух уровней (усреднение).

Первый из перечисленных методов обычно используется в процессе обнаружения излучений, а вторые два - для сбора данных, характеризующих радиообстановку в заданных диапазонах при продолжительных наблюдениях со статистической обработкой результатов измерений. Накопление максимальных значений обеспечивает наиболее полный учет всех излучений, появлявшихся за время наблюдения. Накопление средних значений позволяет при большом числе циклов сканирования свести к нулю уровни случайных сигналов, например, импульсных помех. Текущая панорама отображается на экране зеленым цветом и представляет уровни, измеренные в текущем цикле сканирования. Данные, полученные в результате обработки уровней предшествующих циклов сканирования, отображаются красным цветом и располагаются на втором плане. В любой момент после остановки сканирования таблица панорамы, отражающая результаты выполненных циклов сканирования, может быть сохранена в виде файла (файл панорамы спектра, расширение .pan) с заданным программой или пользователем именем. Спектральные панорамы, характеризующие радиообстановку в заданном диапазоне частот, будем называть диаграммами загрузки радиодиапазона. Такие панорамы отмечаются, синим цветом, и используются в качестве фона для обнаружения “неизвестных” излучений. При необходимости, данные, отражающие результаты предшествующих циклов сканирования, могут быть удалены командой очистки списков. При этом в исходную таблицу панорамы записываются нулевые уровни. Если программа работает с несколькими заданиями, то таблица уровней составляется и модифицируется для каждого из них. При этом на экране отображаются панорамы спектров активного задания.
