Проверка работоспособности встроенного анализатора спектра

Проверку можно производить в любом удобном режиме работы прибора. При этом проверке, в первую очередь, подлежат:

1. управление включением анализатора спектра;

2. система выбора пределов вертикальной и горизонтальной развёртки;

3. управление переводом анализатора спектра в двухканальный и автономный одноканальный режимы работы;

4. управление выбором любого из предусмотренных вариантов анализа спектра;

5. система включения (выключения) курсорных измерений и управления маркером;

6. управление проведением относительных измерений частотных интервалов.

Включить прибор, например, в режиме высокочастотного детектора-частотомера. Подготовить тестовый источник радиоизлучения или сориентироваться на один из наиболее мощных внешних источников.

Нажать кнопку «SA» и убедиться, что анализатор спектра включён. Об этом свидетельствует кратковременное появление сообщения «SPECTRUM ANALYSIS» и последующий вывод на экран динамически отображающейся спектрограммы. Изображение «живёт», а в правом верхнем углу экрана присутствует надпись «AUTO».

Наличие этой надписи одновременно говорит о том, что осуществляется автоматический выбор предела вертикальной развёртки, текущее значение которого индицируется в левом верхнем углу экрана дисплея.

Система ручного выбора пределов вертикальной горизонтальной развёртки работоспособна, если:

1. При нажатии кнопок «» и «» в правом верхнем углу экрана исчезает надпись «AUTO», а в левом верхнем углу экрана изменяются цифровые значения предела вертикальной развёртки в рамках предусмотренного ряда. При достижении верхнего или нижнего предела и дальнейших попытках изменить его значение в большую или меньшую сторону на экране появляется надпись «RANGE OUT!», сопровождаемое специфическим звуковым сигналом.

2. При нажатии кнопок «» и «» под горизонтальной осью изменяются цифровые значения предела горизонтальной развёртки (в правой части) и шага частоты на одну точку (в левой части). Изменения предела горизонтальной развёртки должны соответствовать ряду: 20.8kHz , 10.4kHz, 5.20 kHz, 2.60kHz, 1.30kHz, 0.650kHz, 0.260kHz. Синхронные изменения шага частоты на одну точку должны, соответственно отображаться цифрами: 0.163kHz , 0.081kHz, 0.041kHz, 0.020kHz, 0.010kHz, 0.005kHz, 0.002kHz.

Для проверки работоспособности управления переводом анализатора спектра в двухканальный и автономный одноканальный режимы необходимо:

1. Нажать кнопку «ENTER (CH ½)» и убедиться, что на экране появились две горизонтальные оси. На верхней из них отображается спектр сигнала из основного тракта прибора, а на нижней – сигнал с дополнительного разъёма «OSC2» (если сигнал подан).

Привязка функций управления, индикации и вывода звукового сигнала к тому или другому каналу индицируется значком «►» в левой части экрана. Нажать несколько раз кнопку «ENTER (CH ½)» и убедиться, что этот значок перемещается на уровень спектрограмм сигналов первого и второго каналов.

2. Нажать кнопку «SA» и вернуть прибор в исходное состояние детектора-частотомера. Дважды, с интервалом в 2 секунды, нажать кнопку «SA» и убедиться, что анализатор спектра включён в автономном одноканальном режиме с подачей сигнала только с разъёма «OSC2». Об этом свидетельствует появление кратковременной надписи "SPECTRUM ANALYSIS ONLY CH2.

ПРИМЕЧАНИЕ. Проверка тракта анализатора спектра в этом режиме осуществляется путём подачи на вход «OSC2» низкочастотного сигнала (до 20kHz) и просмотра на экране его спектра. Источником сигнала может быть любой звуковой генератор.

Проверка управления выбором любого из предусмотренных вариантов анализа спектра может быть проведена следующим образом.

1 Нажать кнопку «SET» (вывод на экран меню).

2. Нажатием кнопки «2» добиться изменения во второй строке надписи «Window OFF» на «Window ON» и обратно, чем обеспечивается включение и выключение функции наложения «окна Хемминга».

3. Нажатием кнопки «3» добиться изменения в второй строке надписи «3 - Line Average OFF» на «3 - Line Average ON» и обратно (с соответствующим изменением надписи в седьмой строке надписи DIFFERENCE OFF на RUN DIFF. AVERAGE), чем обеспечивается включение и выключение функции усреднения спектров.

4. Последовательным нажатием кнопки «4» добиться в третьей строке изменения надписи -> Exp average ON (=), ON (+), ON(-), OFF" , этим включается (выключается) функция экспоненциального усреднения гармоник спектра.

Нажатием кнопки 5 добиться изменения надписи «Peak hold OFF» на «Peak hold ON» и обратно (с соответствующим изменением надписи в шестой строке надписи DIFFERENCE ON на RUN DIFF AVERAGE) чем обеспечивается включение и выключение функции накопления пиков спектра.

5.Нажатием кнопки «6» добиться в пятой строке изменения надписи «Bending around OFF» на «Bending around ON» и обратно, чем обеспечивается включение и выключение функции прорисовки огибающей спектра.

6. Последовательным нажатием кнопки «7» добиться в шестой строке изменения надписи «Difference OFF» на «Difference ON 2-1», на «Difference ON 1-2» и обратно, чем обеспечивается включение и выключение функции вычитания спектров. Дополнительно о включении свидетельствует появление в правом верхнем углу экрана надписи «DIFF» (после нажатия кнопки «ENTER»).

ПРИМЕЧАНИЕ. Кнопка «ENTER» нажимается всегда после включения или выключения выбранных функций.

Система включения (выключения) курсорных измерений и управления маркером работоспособна, если:

1. При нажатии кнопки «RUN/STOP» спектрограмма на экране «замирает», а в его правом верхнем углу появляется надпись «STOP».

2. На экран выводится вертикальный маркер, перемещение которого вдоль горизонтальной оси осуществляется под управлением кнопок «» и «».

3. Измеренные значения частоты и амплитуды составляющих спектра, соответствующие положению маркера, отображаются в средней части нижней и верхней строк экрана, соответственно.

4. Нажатие кнопки «RUN/STOP» обеспечивает выход из режима курсорных измерений. Убедиться, что при этом спектрограмма «оживает», а в правом верхнем углу экрана восстанавливается надпись «AUTO».

Для проверки управления проведением относительных измерений частотных интервалов необходимо:

1. Нажать на кнопку «RUN/STOP».

2. Нажать кнопку «RESET» и убедиться, что в средней части предпоследней строки экрана появилось табло «0.000».

3. Нажатием кнопок «» и «» установить маркер на любой частотной составляющей спектра. Убедиться, что движение маркера сопровождается изменением показаний табло, а при остановке маркера прекращается изменение цифр на нём.

4. Повторно нажать кнопку «RESET» и убедиться, что происходит обнуление показаний табло.

5. Нажать кнопку «RUN/STOP» и возобновить на экране динамическое отображение спектрограммы.

Перечисленные простейшие тесты дают возможность достаточно объективно судить о работоспособности встроенного анализатора спектра.

Проверка работоспособности энергонезависимой памяти

Проверке, прежде всего, подлежит работоспособность:

-записи в память осциллограмм, спектрограмм и диаграмм панорамы;

-вывода на экран изображения сохраняемых осциллограмм, спектрограмм и диаграмм панорамы;

-стирание (удаление) из памяти ранее записанных осциллограмм, спектрограмм и диаграмм панорамы;

Проверку можно проводить в любом удобном режиме работы прибора.

Включить прибор.

Нажать, например, кнопку «OSC» и убедиться, что на экран выводится динамически отображаемая осциллограмма с исходными установками пределов вертикальной и горизонтальной развёртки.

Произвести её запись в память. Для этого:

1. Нажать кнопку «SAVE» и убедиться, что на экране появился запрос на подтверждение «ENTER to SAVE».

2. Нажать кнопку «ENTER» и убедиться, что запись осциллограммы произведена. Об этом свидетельствует появление друг за другом сообщений «WAIT…» и «Done SAVE №X», где «X» - цифра обозначающая порядковый номер сохраняемой осциллограммы.

3. Изменяя значения хотя бы одного из установочных параметров осциллограммы, последовательно записать 2-3 из них в память. Убедиться при этом в соответствующем изменении порядкового номера сохраняемой осциллограммы в сообщении «Done SAVE №X».

Работоспособность записи подтверждается положительным итогом выполнения названных операций.

Вывести на экран одну из записанных осциллограмм. Для этого:

1. Нажать кнопку «LOAD» и убедиться, что одновременно с сохраняемой осциллограммой на экране появляется сообщение «LOAD X of Y», в котором «X» обозначает порядковый номер осциллограммы, а «Y» – общее количество сохраняемых осциллограмм.

2. Последовательно нажимая кнопку «LOAD», «пролистать» с просмотром на экране все записанные осциллограммы. Убедиться, что их вид и порядковые номера соответствуют тем, которые имели место в процессе записи.

3. Нажать кнопку «RUN/STOP» и возобновить вывод на экран динамически отображаемой осциллограммы (в правом верхнем углу экрана надпись «AUTO»).

Вывод на экран осциллограмм из памяти работоспособен, если выполнены названные условия.

Стереть (удалить) из памяти записанные осциллограммы. Для этого:

1. Нажать кнопку «LOAD» и вызвать на экран одну из записанных осциллограмм.

2. Нажать кнопку «SAVE» и убедиться в появлении запроса на подтверждение стирания «ENTER to DELETE».

3. Нажать кнопку «ENTER» и подтвердить стирание.

4. Повторить процедуру стирания применительно к каждой из записанных осциллограмм.

5. Убедиться, что при этом изменяются порядковые номера и общее количество сохраняемых осциллограмм (нажатием кнопки «LOAD»).

При завершении удаления всех записанных осциллограмм должно появиться сообщение «NO data!».

При совпадении результатов проверки с перечисленными признаками стирания осциллограмм из памяти можно считать работоспособным.

Проверка записи, вывода на экран и стирание из памяти спектрограмм и диаграмм панорамы осуществляется аналогично.

Успешное прохождение перечисленных простейших тестов свидетельствует о работоспособности энергонезависимой памяти.

Работа с прибором виброакустической и акустической защиты “Соната-ав 1м” Установка и подготовка к работе

1. Установите (проверьте правильность установки) вибро-, пьезо- и/или аудио излучатели в местах и количестве, определенных преподавателем.

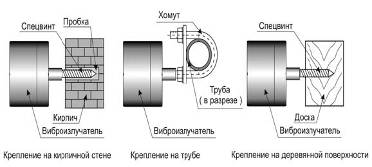

Варианты крепления виброизлучателей ВИ-45 на строительных конструкциях и трубах приведены на рис. 10.

Рис. 10. Варианты крепления виброизлучателей

При монтаже виброизлучателей следует добиваться большой жесткости их крепления. Для этого спецвинты следует вворачивать только в цельные (не расколотые) пробки из сухого дерева после предварительного просверливания последних.

При креплении виброизлучателя к трубе сначала плотно затягиваются гайки хомута, а затем на свободную часть резьбы хомута наворачивается виброизлучатель.

Внимание!

Не используйте виброизлучатели в качестве рукоятки для завинчивания спецвинтов в пробки. При навинчивании виброизлучателя на резьбовую часть спецвинта или хомута избегайте ударов и чрезмерных осевых усилий. Не соблюдение этих предосторожностей может привести к необратимому повреждению виброизлучателей.

1. Установку пьезоизлучателей на стеклянные поверхности (окна, перегородки, двери и т.п.) производите путем приклеивания их непосредственно к зашумляемой поверхности.

Аудиоизлучатели при креплении следует ориентировать решеткой в сторону вероятной установки средств негласного съема информации.

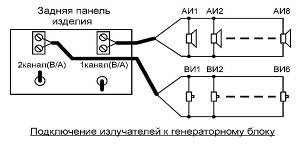

2. Объедините излучатели в группы, причем в одной группе допускается параллельное соединение либо до 10 виброизлучателей ВИ-45, либо до 8 аудиоизлучателей АИ-65, либо до 8 пьезоизлучателей ПИ-45.

3. Подключите (проверьте правильность подключения) первую группу излучателей (вибро-, пьезо- или аудио-) к выходу Канала №1 (правая пара клемм под защитной планкой на задней панели) и установите тумблер “1 Канал (В/А)”

На задней панели генераторного блока в положение "В" (для ВИ-45) или "А" (для АИ-65 и ПИ-45). Аналогично подключите другую группу излучателей к выходу Канала №2 (левая пара клемм под защитной планкой на задней панели) и установите тумблер “2 Канал (В/А)” на задней панели генераторного блока в положение "В" или "А". Вариант подключения вибро- и аудиоизлучателей к генераторному блоку при ведена рис. 2 (пьезоизлучатели ПИ-45 подключаются аналогично).

Работа с прибором

1. Установите сетевой переключатель на передней панели генераторного блока в положение “ВЫКЛ” (если он в этом положении не находился) и подключите блок к сети переменного тока 220В.

2. Проведите контрольные измерения с помощью поискового прибора “Пиранья” в режимах: акустического приёмника и виброакустического приёмника. По данным на экране прибора определите значения тестового сигнала. ПРИМЕЧАНИЕ: виброакустическим приемником проверяются элементы строительных и инженерно-технических конструкций, на которых установлены излучатели.

3. Включите прибор, установив сетевой переключатель на передней панели генераторного блока в положение “ВКЛ”. При этом должны включиться шкальные индикаторы технических каналов, а все излучатели должны начать издавать характерный шум.

4. Плавно вращая с помощью отвертки ручки регуляторов уровня шума на передней панели генераторного блока (в полях "Канал 1" и "Канал 2"), установите на выходе каждого канала интенсивность заградительного шума в соответствии с указаниями преподавателя.

5. Проведите контрольные измерения с помощью поискового прибора “Пиранья”.

ПРИМЕЧАНИЕ: среднее значение частоты шумового сигнала должно перекрывать среднее значение частоту тестового сигнала. По данным на экране определите значения шумового сигнала.

6. Сравните результаты первого и второго контрольных измерений, рассчитайте отношение сигнал- шум по формуле

Отношение сигнал/шум рассчитывается по следующей формуле:

Под Uс понимается амплитуда сигнала, а под Uш — среднеквадратичное значение шума. Uс можно измерить с помощью скоростного анализатора спектра «Скорпион V3.0», а среднеквадратичное значение шума вычисляется по формуле:

,

где - полоса частот, занимаемая шумом, L – спектральная плотность мощности широкополосного шума относительно уровня мощности тактового сигнала (измеряется с помощью скоростного анализатора спектра «Скорпион V3.0») , f_m – частота тактового сигнала /4/.

По результатам отношения сигнал/шум определяется степень защищенности информации в техническом канале ее утечки.

Получаем, что при Uс < Uш (то есть помеховые сигналы значительно превосходят сигнал побочных электромагнитных и иных излучений) < 0 /4/.

На основании данного сравнения сделайте вывод о эффективности воздействия прибора виброакустической и акустической защиты “СОНАТА-АВ 1М” на виброакустический и акустический каналы утечки информации.
