Например:

CH3 CH3

Метилхлорбензол токсичнее метилбензола, поскольку в его молекуле присутствует атом галогена.

Контрольные вопросы

1. Почему токсичность углеводородов возрастает в гомологических рядах от низших членов ряда к высшим?

2. Чем можно объяснить возрастание токсичности соединений с увеличением кратности связи между атомами углерода?

3. Обоснуйте, почему соединения с линейной углеводородной цепочкой более токсичны по сравнению со своими разветвлёнными изомерами?

4. С чем связано ослабление токсичности при введении в молекулу органического соединения гидроксильной, карбоксильной и ацетатной групп?

5. Почему пара-изомеры токсичнее мета- и орто-изомеров?

8. ПЫЛЕУЛОВИТЕЛИ

Пылеуловителисухогодействия

Циклоны ЦН-15 предназначены для сухой очистки газов, выделяющихся при различных технологических процессах, связанных с сушкой, обжигом, сжиганием топлива, а также очистка аспирационного воздуха в различных отраслях промышленности.

Циклоны нельзя применять в условиях токсичных или взрывоопасных сред и при сильно слипающейся пыли.

В зависимости от требований, предъявляемых к очистке газа, циклоны могут применяться как самостоятельно или использоваться в сочетании с другими газоочистными аппаратами. Циклоны устанавливаются как на нагнетательном, так

ина всасывающем участке газохода. В зависимости от производительности по газу

иусловий применения циклоны изготавливают одиночного исполнения или группового исполнения из двух, четырёх, шести и восьми циклонов одинакового внутреннего диаметра В табл. 8.1 приведены циклоны ЦН-15 и их сочетания, предлагаемые производителями данного оборудования.

На рис. 8.1 представлен циклон ЦН-15 одиночного исполнения, на рис.8.2 вид циклона ЦН-15X4 группового исполнения.

В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде "улитки" или в виде сборника. Массовая концентрация пыли в очищаемом газе для слабо слипающейся пыли не более 1000 г/м3, для средне слипающейся пыли не более 250 г/м3.

Температура очищаемого газа не более 4000C.

Таблица 8.1 Циклоны ЦН-15 одиночного и группового исполнения с бункером и улиткой

Тип, размер	производительность			основные размеры мм
Тип, размер	м3/час при V=3,5	D	Н1	H	a x b			А х В
	м3/час при V=3,5	D	Н1	H	a x b			А х В

ЦН-15-200х1УП	400	200	1876	912	132	х 52	436	х 436
ЦН-15-300х1УП	900	300	2508	1368	198	х 78	606	х 606
ЦН-15-400х1УП	1600	400	3080	1824	264 х 104		706	х 706
ЦН-15-500х1УП	2500	500	3942	2280	330 х 130		906	х 906
ЦН-15-600х1УП	3600	600	4544	2736	396 х 156		1034	х 1034
ЦН-15-700х1УП	9000	700	5206	3192	462 х 182		1134	х 1134
ЦН-15-800х1УП	6300	800	6028	3648	528 х 208		1336	х 1336
ЦН-15-900х1УП	8000	900	6742	4104	594 х 234		1536	х 1536

ЦН-15-1000х1УП	9900	1000	7574	4560	660 х 260		1736	х 1736
ЦН-15-1200х1УП	14200	1200	8816	5472	792 х 312		2010	х 2010
ЦН-15-1400х1УП	19400	1400	10319	6384	924 х 364		2410	х 2410
ЦН-15-1600х1УП	25300	1600	11614	7296	1056	х 416	2610	х 2610
ЦН-15-1800х1УП	28500	1800	13204	8208	1188	х 468	3012	х 3012
ЦН-15-2000х1УП	40000	2000	14298	9120	1320	х 520	3212	х 3012
ЦН-15-300х2УП	2 000	300	2643	795	206 х 184		700	х 500
ЦН-15-400х2УП	3 600	400	3350	890	274 х 242		800	х 600
ЦН-15-500х2УП	5 600	500	4066	1225	340 х 294		1100 х 700
ЦН-15-600х2УП	8 100	600	4682	1336	406 х 346		1200 х 800
ЦН-15-700х2УП	11 100	700	5488	1555	472 х 398		1400 х 800
ЦН-15-800х2УП	14 400	800	6204	1750	538 х 450		1600 х 900
ЦН-15-900х2УП	18 300	900	6910	1920	604 х 502		1800	х 1000

ЦН-15-400х4УП	7 200	400	3450	1006	474 х 274		800 х 1000
ЦН-15-500х4УП	11 300	500	4166	1100	578х 340		950 х 1200
ЦН-15-600х4УП	16 300	600	4882	1335	682 х 406		1150	х 1450
ЦН-15-700х4УП	22 000	700	5588	1490	786 х 472		1300 х 1700
ЦН-15-800х4УП	28 900	800	6304	1705	890х 538		1500	х 1900
ЦН-15-900х4УП	36 600	900	7010	1904	994 х 604		1700	х 2150
ЦН-15-500х6УП	16 900	500	4216	1765	928 х 340		1600	х 1600
ЦН-15-600х6УП	24 400	600	5032	2075	1102	х 406	1900	х 1900
ЦН-15-700х6УП	33 100	700	5688	2350	1276	х 472	2200	х 2200
ЦН-15-800х6УП	43 300	800	6504	2555	1450	х 538	2400	х 2500
ЦН-15-500х8УП	22 580	500	4366	2300	1188х340		2150 х 1850
ЦН-15-800х8УП	70 000	800	7204	3468	1856	х 538	3300 х2900

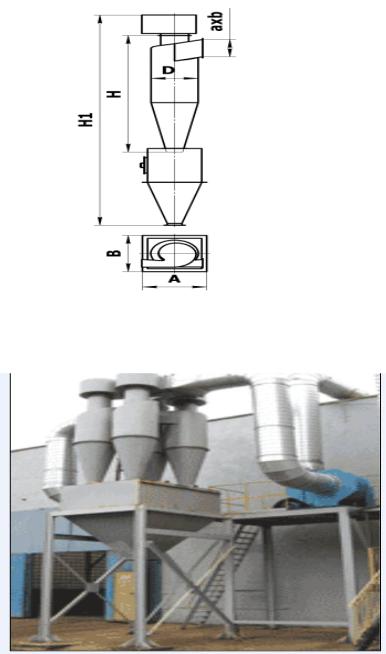

Рис. 8.1. Циклон ЦН-15 одиночного исполнения

Рис. 8.2. Циклон ЦН-15X4 группового исполнения

Пылеуловитель со встречными закрученными потоками типа ВЗП и ВЗП-М предназначены для очистки воздуха, удаляемого системами аспирации и пневмотранспорта, от средне и мелкодисперсной пыли, образующейся при переработке горных пород, эффективно работает с песчаной и глиняной пылью, цементной пылью, пылью рудных и нерудных материалов, силикатной и асбестовой пылью, а также с выше перечисленной пылью, взвешенной в отработанных дымовых газах.

Пылеуловитель изготавливается для районов с умеренным климатом, климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69. ВЗП-М отличается от ВЗП более высокой эффективностью улавливания

мелкодисперсной пыли. Типы ВЗП сведены в табл. 8.2., а внешний вид показан на рис. 8.3. Пылеуловитель работает по принципу центробежной сепарации частиц из газовой среды. Очищаемый воздух подается в пылеуловитель двумя потоками через патрубки корпусов тангенциальных завихрителей верхнего и нижнего потоков воздуха.

Проходя через завихрители, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер пылеуловителя. Очищенный воздух через центральный выхлопной патрубок выводится из пылеуловителя.

Таблица 8.2

Пылеуловители типа ВЗП

	200	300	400	450	600	800	1000	1200	1300
Пропускная
способность по воздуху	1000	2500	4500	5000	8000	10000	16000	20000	23000
м3/час
Эффективность
очистки воздуха, %,
в пределах	98-99	97-99	96-99	96-99	93-99	90-98	88-98	86-96	85-95
(при пылях: z=10 г/ м3;
δ50 =40 мкм; σ =4,0)
Эффективность
очистки воздуха, %,
в пределах (при пылях:	85-88	83-86	82-86	81-85	78-82	76-81	73-78	71-75	67-72
z=5 г/ м3; δ50 =10 мкм;
σ =3,64)
D корпуса завихрителя	200	300	400	450	600	800	1000	1200	1300
верхнего потока, мм	200	300	400	450	600	800	1000	1200	1300
верхнего потока, мм
D бункера	300	450	600	675	900	1200	1500	1800	1950
пылеуловителя, мм,	300	450	600	675	900	1200	1500	1800	1950
пылеуловителя, мм,
Высота пылеуловителя	1140	1710	2280	2565	3420	4560	5700	6840	7410
H, мм,
Присоединительные
размеры верхнего	52х132	78х198	104х264	110х297	120х396	200х520	260х660	310х790	338х858
завихрителя a*b, мм
Присоединительные
размеры нижнего	42х100	63х150	200х840	90х220	300х125	160х400	210х500	250х600	273х650
завихрителя	42х100	63х150	200х840	90х220	300х125	160х400	210х500	250х600	273х650
завихрителя
a1*b1, мм
Масса
пылеуловителя,
кг, не более	52	116	205	270	463	820	1200	1800	2165
(из металла
δ = 4мм )

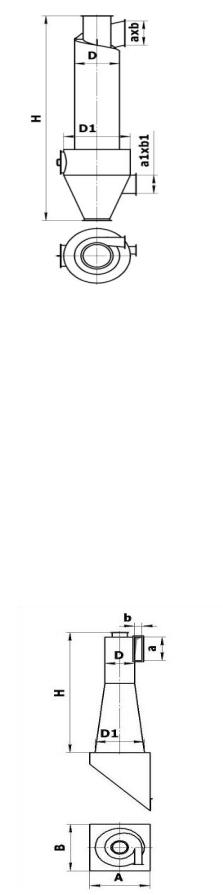

Рис. 8.3. Пылоуловитель ВЗП Пылеуловители типа ЦОК предназначены для очистки вентиляционных

выбросов от пыли с повышенными		абразивными свойствами. Допускается
применение	циклонов при слипающейся пыли		типа сажи и талька.
Применяются	в цехах механической	обработки	металла, в заточных и

обдирочных установках.

Циклон состоит из цилиндрической части корпуса с завихрителем в виде "улитки", расширяющейся к низу конической части корпуса и пылесборника (см. рис.8.4). Пылесборник может быть в виде бункера или выдвижного ящика. Бункера изготавливаются двух типов: с косым днищем и боковой выгрузкой и конической формы с выгрузкой снизу. Для повышения эффективности пылеосаждения и предохранения пыли от уноса из бункера в нижней части циклона устанавливается внутренний конус.

Рис. 8.4. Пылеуловитель ЦОК с обратным конусом
